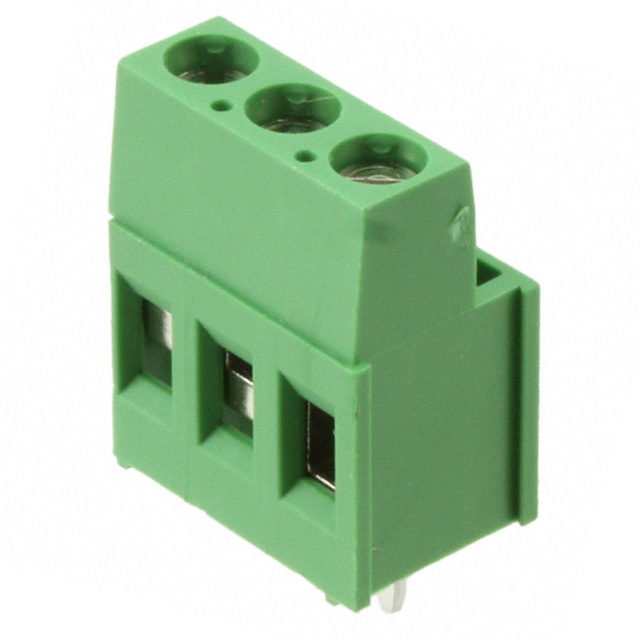

282857-3

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台, 3路, 5.08mm节距, 板
供应商型号: 18E8-282857-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线板-线至板 282857-3

282857-3概述


    产品简介


    本文将介绍一款名为282857-3的电子元器件——Buchanan品牌的PCB终端块。该终端块属于线对板连接器系统,设计用于实现电路板上的接线端子连接。这款产品适用于多种电子设备和应用场合,特别是在需要高可靠性和稳定性的电力和信号传输场景中。主要应用于电源与信号电路的连接,具有极佳的工作温度范围和多种材料选择,使其在工业控制、汽车电子、通信设备等领域有广泛应用。

    技术参数


    - 产品类型:PCB终端块
    - 连接方式:线对板
    - 位置数:3
    - 中心线(间距):5.08 mm(0.2 in)
    - 接线角度:90°
    - 接线尺寸:30 – 12 AWG
    - 接触材料:铜合金基材,镀锡接触面
    - 电流承载能力:最大24A
    - 安装方式:焊接到PCB板上
    - 操作电压:300 VAC
    - 工作温度范围:-40°C 至 110°C
    - 螺钉规格:M3
    - 主体材料:PA 66
    - 包装数量:200个/盒
    - 认证:符合欧盟RoHS指令2011/65/EU和中国RoHS 2指令

    产品特点和优势


    该产品的显著特点是:
    - 高可靠性:在极端条件下保持良好的性能和寿命。
    - 多功能用途:适用于各种电力和信号传输场景,满足不同需求。
    - 高电流承载能力:24A的最大电流承载能力使它适合高功率应用。
    - 环保材料:采用无卤素材料,符合环保要求。
    - 易于安装:通过焊接方式直接固定在PCB板上,简化安装过程。
    - 安全性高:符合多项国际安全标准,确保使用安全。

    应用案例和使用建议


    这款终端块可以广泛应用于工业自动化控制系统、汽车电子系统、智能家居设备及通讯设备中。例如,在自动化生产线中,它可以连接电机和传感器,实现电力和信号的高效传输;在汽车电子中,可以用于电池管理系统中的电流监测和控制。为了最大化利用这款产品的优势,建议在安装前仔细检查产品规格,并确保其与设计需求相匹配。同时,遵循制造商的安装指南进行操作,以保证最佳的使用效果。

    兼容性和支持


    该终端块兼容多种电子设备和组件,如与TE Connectivity的其他产品系列配合使用,进一步增强系统的整体性能。厂商提供了详尽的技术文档和客户支持服务,包括在线资源、CAD模型下载以及技术支持热线,确保用户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    1. 问题:终端块安装后松动。
    - 解决方案:检查螺钉是否拧紧,确保螺钉紧固至适当的扭矩值,避免因振动导致松动。
    2. 问题:连接器出现腐蚀现象。
    - 解决方案:检查是否按照正确的焊接工艺操作,并确保终端块周围没有湿气和腐蚀性物质。如发现腐蚀,应及时清洁并采取防锈措施。
    3. 问题:电流承载能力不足。
    - 解决方案:重新检查电路负载和终端块的规格参数,确保选型正确,避免超过其额定电流承载范围。

    总结和推荐


    综合来看,282857-3 PCB终端块凭借其卓越的电气性能、广泛的应用范围和丰富的认证体系,在众多同类产品中脱颖而出。对于需要高可靠性和安全性的电力和信号传输应用,这款终端块是一个非常值得推荐的选择。无论是作为专业工程师还是普通消费者,都可信赖此款产品来构建高效的电路系统。

282857-3参数

参数
长*宽*高 15.24mm(长度)*10mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装,袋装

282857-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

282857-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 282857-3 282857-3数据手册

282857-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
