2143013-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane HDR 40Signal/20Ground POS 1.9mm Solder RA Thru-Hole Tube
供应商型号: Q-2143013-2
供应商: 期货订购
标准整包数: 250

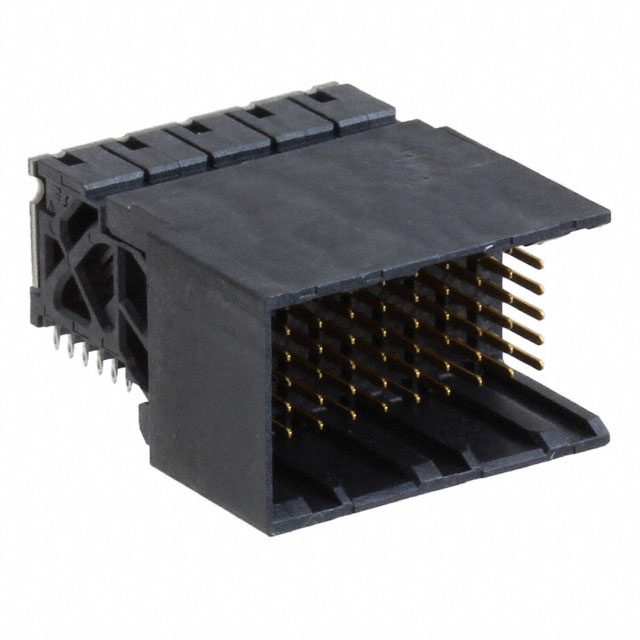

TE CONNECTIVITY 背板连接器 - 专用 2143013-2

2143013-2概述


    产品简介


    TE Connectivity 提供了一款信号模块,型号为2143013。这款产品主要用于标准RAM信号传输,具备2对线、10列的设计。它广泛应用于各类电子设备中,如计算机主板、服务器等,旨在提供高效的信号传输解决方案。

    技术参数


    该信号模块的具体技术规格如下:
    - 材料与表面处理:
    - 外壳:LCP,玻璃填充,UL94V-0阻燃等级。
    - 端子:高性能铜合金。
    - 表面处理:接触区域为30微米选择性镀金,PCB尾部为选择性锡铅镀层,整体镍处理。
    - 物理尺寸:
    - 外形尺寸:17.10mm x 8.70mm x 6.75mm(长x宽x高)。
    - 尾部长度:1.6mm至2.20mm。

    - 重量:未明确标注。
    - 连接方式:
    - 无导向,直角对接设计,适用于与无导向直角插座相配。
    - 其他特性:
    - 允许的公差范围:多数尺寸±0.13mm至±0.25mm。

    产品特点和优势


    这款信号模块具备以下优势:
    - 高效传输:采用先进的LCP外壳材料和高性能铜合金端子,确保信号传输的稳定性和可靠性。
    - 良好的环境适应性:UL94V-0阻燃等级和选择性镀金处理提高了其在高温、高湿度环境下的稳定性。
    - 兼容性强:可与同系列其他模块轻松对接,便于集成到多种电子设备中。

    应用案例和使用建议


    该信号模块通常用于需要高密度信号传输的应用场合,例如计算机主板上的内存接口。根据TE Connectivity的技术手册,推荐的PCB布局如下图所示。为了进一步提高信号传输的效率,建议在布局时考虑避免高频信号线之间的干扰,并注意保持适当的走线间距。
    ![Recommended PCB Layout](http://www.te.com)

    兼容性和支持


    该信号模块与同系列的无导向直角插座兼容。TE Connectivity为客户提供全面的技术支持,包括详细的安装指南和故障排除文档,可在其官方网站上获取更多信息。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:连接不稳定。
    - 解决方法:检查模块和插座是否完全对接,并确认PCB布局是否符合推荐要求。

    - 问题2:信号传输质量不佳。
    - 解决方法:调整模块周围的PCB布线,减少噪声干扰,并确保信号完整性。

    总结和推荐


    综上所述,TE Connectivity的2143013信号模块凭借其优异的材料和表面处理、高效稳定的信号传输能力以及广泛的兼容性,在各类电子设备中展现出显著的优势。对于需要高效信号传输的应用场合,我们强烈推荐使用此产品。此外,TE Connectivity提供的全面技术支持也将帮助用户更好地利用这款模块。

2143013-2参数

参数
长*宽*高 20.4mm(长度)*24.65mm(高度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

2143013-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2143013-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2143013-2 2143013-2数据手册

2143013-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
