5646487-1

厂牌: TE CONNECTIVITY
产品描述: Z-PACK 硬公制背板插座连接器,中心线间距为 2mm,采用直角 PCB 安装方向。可在传统背板共面结构中使用,数据速率 ≤1 Gbps,工作温度范围为 -55–125℃。
供应商型号: ET-3398143
供应商: 海外现货
标准整包数: 1

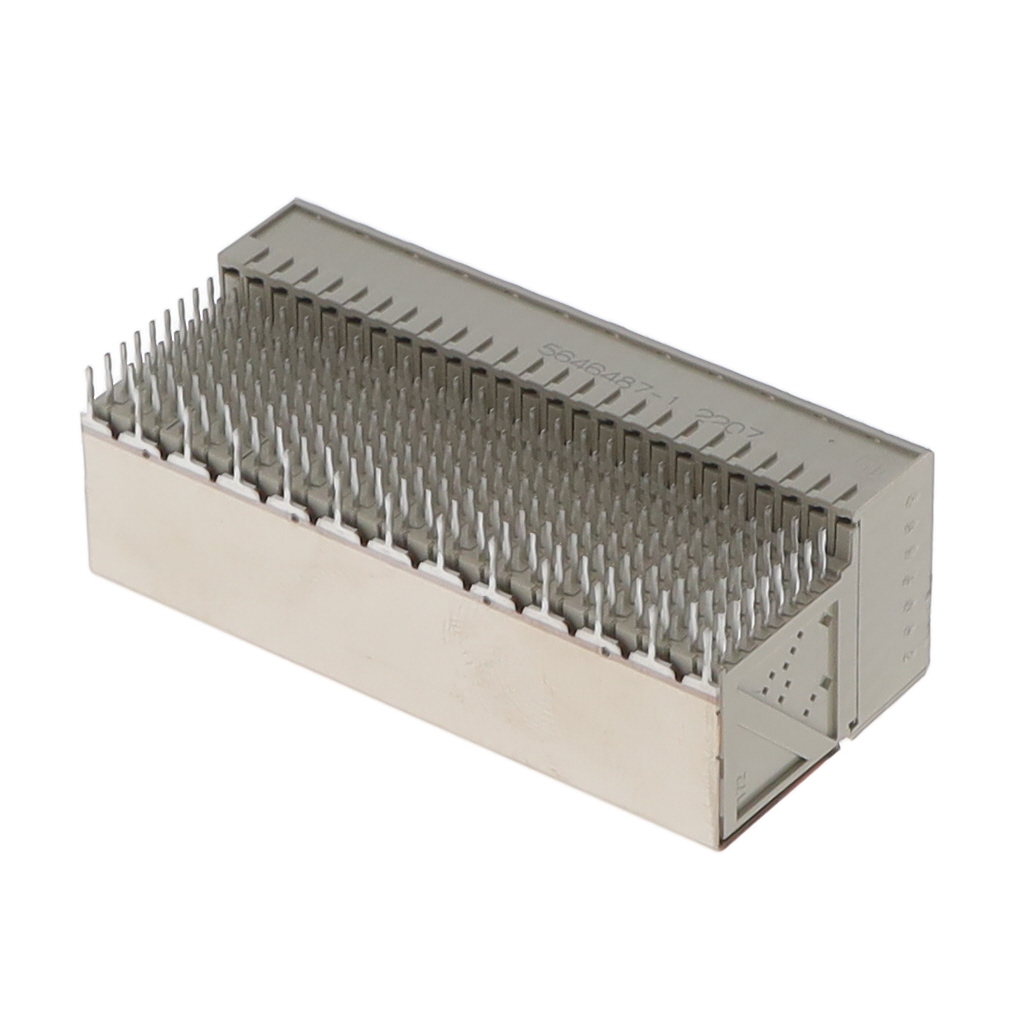

TE CONNECTIVITY 背板连接器 - Hard Metric/标准 5646487-1

5646487-1概述


    产品简介


    Z-PACK 2mm HM PCB Mount Receptacle 是一款适用于背板连接的插接件,广泛应用于计算机、通信设备及工业自动化等领域。此款连接器具有高密度的信号接口,采用双排结构设计,每个连接器含有25列和8行,共200个信号位置。它支持的数据传输速率最高可达1Gb/s,且提供良好的电磁屏蔽能力,确保信号传输的稳定性和可靠性。

    技术参数


    - 数据传输速率: ≤1 Gb/s
    - 中心线间距: 2 mm (0.078 in)
    - 行数: 8
    - 列数: 25
    - 信号位置: 200
    - 接插方式: PCB 插针焊接
    - 外形尺寸: 50 mm
    - 工作温度范围: -55°C 到 125°C (-67°F 到 257°F)
    - 电气特性: 最大电流承载能力为1.5 A
    - 材料:
    - 接触部分: 磷青铜基底镀镍,接触区域镀金
    - 外壳: 聚酯材料增强玻璃纤维(GF)


    产品特点和优势


    这款连接器在设计上具备多个显著的优势:
    1. 高密度接口: 25列8行的设计使得它能够在有限的空间内实现更多的信号接口,满足高密度布线需求。
    2. 高传输速率: 支持高达1Gb/s的数据传输速率,适用于高速信号传输的应用场合。
    3. 良好散热性能: 材料的选择确保了长期运行的稳定性,减少了热应力对信号质量的影响。
    4. 电磁屏蔽: 配备屏蔽功能,减少外界干扰,确保数据传输的稳定性。

    应用案例和使用建议


    应用案例:
    该连接器常用于数据中心、通信基站、服务器等高性能计算系统中,实现板间高速数据交换。
    使用建议:
    为了保证最佳的信号传输效果,建议在组装时注意以下几点:
    1. 严格的温度控制: 在高温环境下使用时,要注意散热措施以避免过热。
    2. 合适的电缆选择: 根据实际需求选择合适的电缆,以匹配连接器的数据传输能力。
    3. 定期检查和维护: 定期对连接器进行清洁和检查,以确保长期可靠的运行。

    兼容性和支持


    该连接器可与多种配套的Z-PACK系列连接器配合使用,例如 TE Part #2183183003 和 TE Part #5646356-1。制造商提供了详尽的技术支持和维护文档,用户可以通过电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - 问题1: 连接器接触不良,信号传输不稳定。
    - 解决方案: 检查连接器是否正确安装并固定好,确认电缆是否正常连接,必要时重新焊接到PCB上。

    - 问题2: 无法顺利插入连接器。
    - 解决方案: 检查连接器的针脚是否有弯曲或损坏,适当调整针脚位置后尝试重新插入。

    总结和推荐


    综上所述,Z-PACK 2mm HM PCB Mount Receptacle 凭借其卓越的性能和多功能性,在高性能计算、通信和工业自动化领域展现出强大的竞争力。对于需要高速、可靠的数据传输应用场合,强烈推荐使用该产品。制造商提供的全方位技术支持和维护服务,使得这款连接器成为市场的优选之一。

5646487-1参数

参数
长*宽*高 49.9mm(长度)*23.2mm(高度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

5646487-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5646487-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - Hard Metric/标准 TE CONNECTIVITY 5646487-1 5646487-1数据手册

5646487-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1313 ¥ 229.2593
10+ $ 19.5377 ¥ 165.0935
25+ $ 18.8003 ¥ 158.8626
100+ $ 18.4098 ¥ 155.5632
250+ $ 18.0429 ¥ 152.4627
500+ $ 17.6511 ¥ 149.1516
库存: 227
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 229.25
