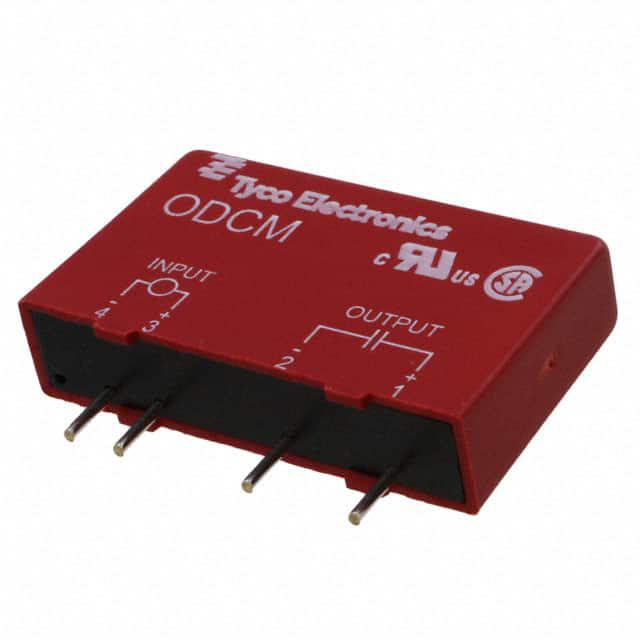

ODCM-5

产品分类: 固态继电器
厂牌: TE CONNECTIVITY
产品描述: DC 3V 43.18mm*10.16mm*25.4mm
供应商型号: 1387069
供应商: element14
标准整包数: 1
TE CONNECTIVITY 固态继电器 ODCM-5

ODCM-5概述


    产品简介


    本产品是一款名为ODCM的系列直流输出模块(Solid State Relay,固态继电器)。它主要用于需要高可靠性和长期稳定性的各种工业和自动化应用中。ODCM系列模块以紧凑的设计和广泛的电压范围著称,适合用于多种控制和信号处理任务。ODCM系列具有多个子型号(如ODCM-5, ODCM-15, ODCM-24和ODCM-U),每种型号针对不同的电源电压需求设计。

    技术参数


    以下是ODCM系列的关键技术规格:
    | 参数 | 条件 | 单位 | ODCM-5 | ODCM-15 | ODCM-24 | ODCM-U |
    | :: | :: | :: | :: | :: | :: | :: |
    | 控制电压范围 | - | VDC | 3 - 5 | 9 - 15 | 18 - 24 | 18 - 32 |
    | 必须操作电压 | - | VDC | 3 | 9 | 18 | 3 |
    | 必须释放电压 | - | VDC | 1 | 1 | 1 | 1 |
    | 最大输入电流 (Vin=额定) | - | mA | 8 - 20 | 13 - 20 | 8 - 20 | 8 - 25 |
    | 输出电压 | - | Vdc | 3 | 60 |
    | 输出电流 | - | A rms | 0.1 | 3 |
    | 最大瞬态电流 (1秒) | - | A peak | 33 |
    | 最大漏电流 (断态) | - | μA rms | 500 |
    | 最大导通压降 | - | Vrms | 1.5 |
    工作温度范围:-30°C至+80°C
    存储温度范围:-30°C至+100°C
    安装形式:1 Form A (SPST-NO)
    外形尺寸:0.4英寸(10.16mm)厚,脚印相同于0.6英寸(15.24mm)厚包装

    产品特点和优势


    - 薄型设计:厚度仅为0.4英寸(10.16mm),非常适合空间受限的应用环境。
    - 4000Vrms光学隔离:提供了高电隔离度,确保电气安全和稳定性。
    - 彩色编码功能:便于区分不同功能,提高系统的可读性和维护性。
    - 高度抗干扰性:具备良好的抗误操作能力。
    - 系列兼容:可以与其他ODCM系列产品兼容,适用于同一电路板的设计。
    - 逻辑兼容性:可以从吸收或供给逻辑进行控制,灵活性高。
    - 与2IOM系列安装板兼容:易于集成到现有系统中。

    应用案例和使用建议


    ODCM系列模块广泛应用于需要信号传输、开关控制、逻辑控制等场合。例如,在工业控制系统中,ODCM系列可以用于监测和控制机器的状态,从而实现自动化的生产流程。
    使用建议:
    - 确保PIN-3相对于PIN-4为正电压,PIN-1相对于PIN-2也为正电压,以保证正确操作。
    - 使用时注意环境温度,确保在-30°C至+80°C的工作范围内。
    - 在安装时参考推荐的PCB布局,以避免不必要的信号干扰。
    - 定期检查输入电流和输出电压,确保其在规定的范围内运行。

    兼容性和支持


    ODCM系列与2IOM系列安装板兼容,易于集成到现有的控制系统中。厂商提供技术支持和维修服务,以确保用户能够顺利使用这些模块。

    常见问题与解决方案


    1. 问题:如何确保模块在正确的电压范围内工作?
    - 解决方案:仔细查看技术手册中的输入电压要求,并根据实际情况选择合适的模块型号。

    2. 问题:如何避免错误操作?
    - 解决方案:确保正确连接PIN引脚,按照技术手册中的指导进行操作。
    3. 问题:如何检查模块的工作状态?
    - 解决方案:使用万用表测量输入电压和电流,确保其在规定范围内。

    总结和推荐


    总体而言,ODCM系列直流输出模块凭借其紧凑的设计、高可靠性和广泛的应用范围,在工业自动化领域具有显著的竞争优势。它在多种应用中表现出色,特别是在需要高精度控制和可靠性的场合。因此,强烈推荐给需要高性能、低成本解决方案的用户。

ODCM-5参数

参数
输入电压 -
控制电压 3V
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 DC
负载电压 -
长*宽*高 43.18mm*10.16mm*25.4mm
零件状态 在售
包装方式 托盘

ODCM-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ODCM-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态继电器 TE CONNECTIVITY ODCM-5 ODCM-5数据手册

ODCM-5封装设计

查看详情并下载
