2238020-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: 功率 压接 2.54μm 锡 18-22 AWG 压入式
供应商型号: N-2238020-1
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 触头 2238020-1

2238020-1概述


    产品简介

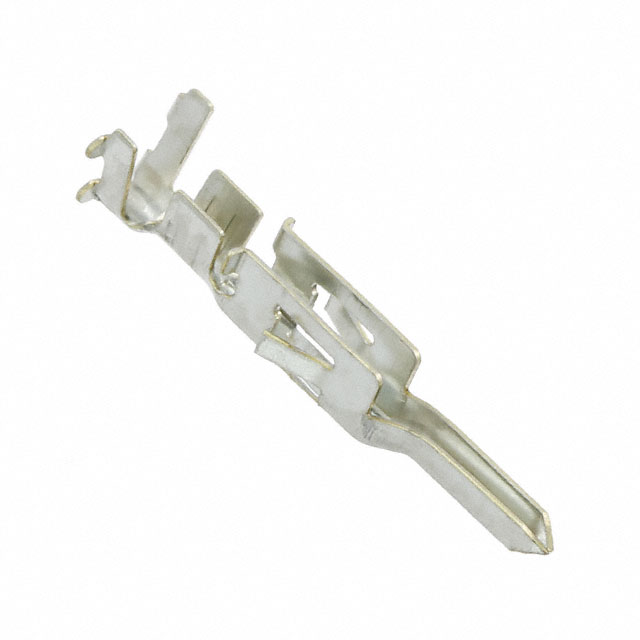

    VAL-U-LOK针接触点(Pin Contact)是一款专为高压电力应用设计的电子元器件。它具有600 VAC的工作电压,适用于22至18 AWG的电线规格(相当于0.33至0.82平方毫米)。产品采用预镀锡的铜合金,提供可靠的机械和电气连接。此外,其适用温度范围为-40°C到105°C,适用于各种恶劣环境。这种接触点主要用于电力系统中,具有广泛的应用前景。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | 600 VAC |
    | 线径规格 | 22 – 18 AWG (0.33 – 0.82 mm²) |
    | 接触材料 | 铜合金,镀锡 |
    | 操作温度范围 | -40°C – 105°C (-40°F – 221°F) |
    | 插针直径 | 1.14 mm (0.045 in) |
    | 连接方式 | 压接 (Crimp) |
    | 最大电流容量 | 9 A |
    | 连接绝缘直径范围 | 1.5 – 3.1 mm (0.06 – 0.122 in) |
    | 包装方式 | 袋装和箱装 (Bag & Box) |

    产品特点和优势


    - 高可靠性:600 VAC的工作电压保证了其在电力传输中的稳定性和可靠性。
    - 宽温度范围:适用于-40°C到105°C的极端环境,适用于广泛的工业应用。
    - 耐用性:采用预镀锡的铜合金材料,提高了抗腐蚀能力,延长了使用寿命。
    - 高效压接:压接连接方式提供了快速且可靠的安装方法,适合大规模生产和维护。

    应用案例和使用建议


    应用案例
    VAL-U-LOK针接触点广泛应用于电力传输和分配系统,如风力发电机组、数据中心配电系统及各种工业控制设备中。由于其高可靠性,它们尤其适用于需要在恶劣环境中工作的场合。
    使用建议
    - 在选择合适的线缆时,确保其线径符合产品的规格要求。
    - 安装时需严格按照制造商的指导手册进行操作,以确保最佳的电气性能和安全性。
    - 定期检查连接处是否有腐蚀或损坏迹象,及时更换以保持系统的正常运行。

    兼容性和支持


    VAL-U-LOK针接触点与其配套的插座和其他组件高度兼容,共同形成一个可靠而高效的连接系统。TE Connectivity公司为用户提供全面的技术支持和服务,包括电话技术支持热线(+1 800 522 6752),确保客户能够顺利安装和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时遇到阻力 | 确保插头和插座干净无尘,正确对齐 |
    | 接触电阻过高 | 检查电线规格是否符合要求,重新压接 |
    | 接触不良 | 检查电线连接是否牢固,必要时更换电线 |
    | 温度范围内出现故障 | 检查安装环境温度是否超出正常范围 |

    总结和推荐


    VAL-U-LOK针接触点以其高可靠性、宽温度范围和高效的压接连接方式,在电力系统中展现出卓越的表现。我们强烈推荐使用此产品,特别是在对稳定性要求极高的应用场景中。无论是在工业控制还是能源传输领域,VAL-U-LOK都能为您的项目带来出色的电气性能和安全保障。如果您有任何疑问或需要更多技术支持,请随时联系我们的客服团队。

2238020-1参数

参数
触头镀层厚度 2.54μm
类型 功率
线规 18-22 AWG
触头镀层
触头端接 压接
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

2238020-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2238020-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 2238020-1 2238020-1数据手册

2238020-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0254 ¥ 0.2162
21000+ $ 0.0237 ¥ 0.2014
库存: 32549
起订量: 5000 增量: 500
交货地:
最小起订量为:5000
合计: ¥ 1081
