35106

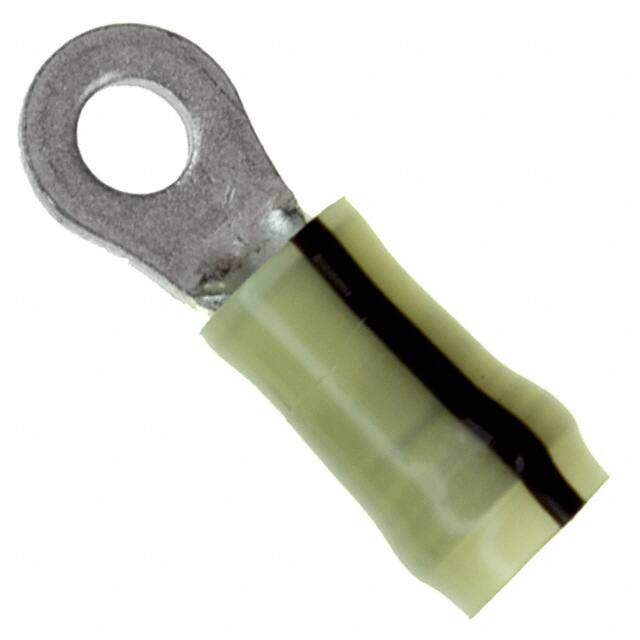

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 黑色,黄色圆形端子 绝缘端子, PIDG系列, M4螺栓, 最大线规2.6mm²
供应商型号: JY-35106
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 35106

35106概述


    产品简介


    产品类型:闭口环舌端子
    主要功能:用于将导线与螺栓进行电气连接,提供稳定的机械与电气连接点
    应用领域:广泛应用于工业控制、汽车电子、家电设备等领域,特别是在需要高强度、高可靠性连接的应用场合

    技术参数


    | 参数类别 | 具体参数值 | 备注 |
    |
    | 产品型号 | 35106
    | 适用导线范围 | 16 – 14 AWG | 支持铜导线 |
    | 螺栓尺寸 | #8 / M4
    | 螺栓直径 | 4.34 mm [0.171 in]
    | 连接类型 | 闭口环舌端子
    | 终端方向 | 直接
    | 端子电镀 | 锡 | 高耐腐蚀性 |
    | 绝缘类型 | 部分绝缘
    | 电压等级 | 300 V
    | 工作温度范围 | 105°C [221°F]
    | 重量 | 2.314 g
    | 包装数量 | 500个

    产品特点和优势


    - 高强度设计:适用于高压和高电流环境下的稳定连接
    - 锡镀层保护:增强抗腐蚀能力,延长产品使用寿命
    - 部分绝缘设计:降低短路风险,提升安全性
    - 兼容性广:可与多种螺栓和导线适配,适用性强
    - 环保合规:符合欧盟RoHS、ELV及REACH标准,满足全球法规要求

    应用案例和使用建议


    应用场景
    - 工业设备:用于电机、变压器和开关柜的连接
    - 汽车电子:作为汽车电池和电气系统的连接部件
    - 家用电器:冰箱、空调等大型电器的电源接口
    使用建议
    1. 确保导线与端子匹配正确,避免过载或接触不良
    2. 在安装前清洁螺栓表面,确保良好的接触
    3. 定期检查连接点的状态,防止因氧化导致接触电阻增加

    兼容性和支持


    - 兼容性:适合与#8/M4规格螺栓配套使用,支持铜导线
    - 支持服务:提供技术咨询热线(+1 800 522 6752),帮助客户解决问题
    - 维护信息:定期清洗端子,防止污垢积累,保证长期稳定运行

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接处发热 | 检查螺栓是否拧紧到位,更换端子重新安装 |
    | 接触电阻过高 | 清洁导线和端子表面,确保无油污和杂质 |
    | 寿命缩短 | 确认使用环境符合工作温度要求,必要时更换端子 |

    总结和推荐


    综上所述,35106型闭口环舌端子凭借其高强度设计、出色的电气性能和卓越的环境适应性,成为工业和汽车领域的理想选择。该产品在安全性和稳定性方面表现优异,同时符合国际环保标准,适合大规模应用。推荐在高可靠性需求场景下优先选用此产品。
    如果您对本产品有任何疑问,欢迎随时联系技术支持,我们将竭诚为您服务!

35106参数

参数
长*宽*高 26.57mm*8.71mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

35106厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

35106数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 35106 35106数据手册

35106封装设计

查看详情并下载
Symbol
Footprint
3D Model
