625160-000

产品分类: 其他线缆
厂牌: TE CONNECTIVITY

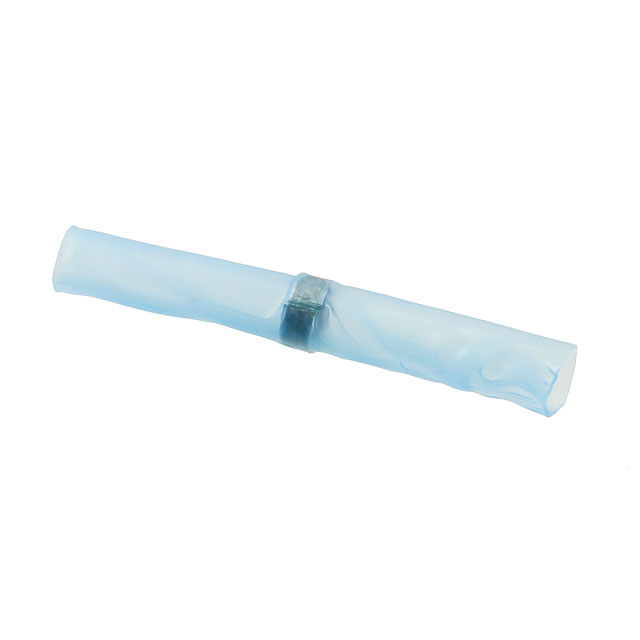

产品描述: Solder Sleeve 27.6mm Length
供应商型号: N-625160-000
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 其他线缆 625160-000

625160-000概述


    产品简介


    产品类型: SolderSleeve绝缘电气终端装置
    主要功能: Raychem SolderSleeve 终端装置主要用于电线或电缆导体之间的绝缘、焊接连接,通过加热收缩管来实现。
    应用领域: 广泛应用于军事、航空航天、液压系统以及需要耐腐蚀、耐高温和高可靠性的场合。

    技术参数


    - 材料:
    - 绝缘套管:符合Raychem规格控制图纸的热缩管
    - 焊料预制件:预上焊剂的焊料预制件
    - 熔化插入物:符合Raychem规格控制图纸的热塑性材料
    - 热指示器:在正常条件下提供视觉指示的热敏材料
    - 设计与构造:
    - 符合Raychem规格控制图纸的设计、结构和物理尺寸要求
    - 性能:
    - 电压降: 屏蔽终端测试后,电压降不超过0.5毫伏(未经条件处理)和1.0毫伏(经条件处理)
    - 抗拉强度: 不小于最弱焊点或110磅,以较小者为准
    - 耐压: 隔离电压可承受2000Vrms、60Hz的电势,持续60秒无击穿现象
    - 盐雾测试: 48小时盐雾测试后,无腐蚀现象,满足电压降和抗拉强度要求
    - 振动测试: 在15g峰值正弦振动下,无裂缝、断裂或松动现象
    - 热冲击测试: 在最大额定温度和-65°C之间进行五个热循环后,无损坏现象
    - 耐老化测试: 在最高额定温度下进行96小时热老化测试,随后性能需满足表I中的后续要求
    - 流体抵抗力: 满足表I中的耐压要求
    - 阻燃性: 水平悬挂状态下暴露于火焰20秒内自灭
    - 最大连续操作温度: 规格控制图纸上指定的最大温度

    产品特点和优势


    - 多功能性: SolderSleeve可以用于多种连接场合,如屏蔽终端、同轴电缆终端和导体接头。
    - 高性能: 具有出色的耐腐蚀、耐高低温、抗振动和抗冲击性能。
    - 可靠性: 多项严格测试确保产品质量和性能稳定。
    - 便捷安装: 只需简单加热即可完成安装,减少人工操作,提高效率。

    应用案例和使用建议


    应用案例:
    SolderSleeve 终端装置广泛应用于军用飞机、导弹、舰船等复杂系统中,特别是在需要高可靠性和耐久性的场合。例如,在航空航天领域,它们用于连接飞行器上的各类电缆和传感器。
    使用建议:
    1. 正确选择型号: 根据应用场合选择合适的SolderSleeve型号,确保其符合具体的应用需求。
    2. 注意操作温度: 使用时要特别注意工作环境温度,避免超出最大连续操作温度范围。
    3. 规范施工流程: 按照规定步骤进行加热,确保安装质量,避免出现未完全熔化的焊点。

    兼容性和支持


    - 兼容性: SolderSleeve终端装置与其他符合相同标准的设备和组件具有良好的兼容性。
    - 技术支持: 供应商提供详细的规格控制图纸和技术文档,并根据需求提供相应的售后服务和技术支持。

    常见问题与解决方案


    1. 电压降过高: 可能是焊接不完全导致,检查焊点并重新焊接。
    2. 抗拉强度不足: 确认焊料质量和焊接工艺,必要时调整焊接参数。
    3. 耐压不合格: 检查绝缘层是否存在损伤或缺陷,修复或更换有问题的部分。

    总结和推荐


    SolderSleeve 绝缘电气终端装置以其出色的性能和多功能性,在复杂严苛的应用环境中表现优异。无论是在航空航天还是工业制造领域,SolderSleeve 都是一种可靠的选择。强烈推荐在需要高可靠性和高耐久性的项目中使用该产品。同时,供应商提供的优质服务和支持也进一步增强了该产品的市场竞争力。

625160-000参数

参数
长*宽*高 27.69mm(长度)
零件状态 在售
包装方式 散装

625160-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

625160-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他线缆 TE CONNECTIVITY 625160-000 625160-000数据手册

625160-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9434 ¥ 8.0189
350+ $ 0.824 ¥ 7.004
700+ $ 0.8058 ¥ 6.8493
1400+ $ 0.7956 ¥ 6.7626
5000+ $ 0.7752 ¥ 6.5892
10000+ $ 0.6834 ¥ 5.8089
25000+ $ 0.612 ¥ 5.202
50000+ $ 0.5712 ¥ 4.8552
库存: 3457
起订量: 150 增量: 1
