20009605-07

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: 应变式压力传感器 称重传感器, 45.3kg量程
供应商型号: N-20009605-07
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 压力传感器 20009605-07

20009605-07概述

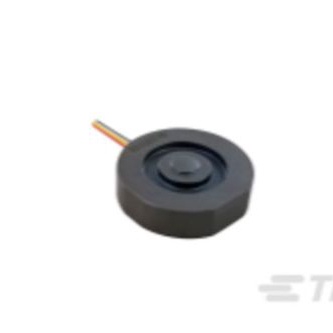

    TE Connectivity FX29 Compact Compression Load Cell

    1. 产品简介


    TE Connectivity 的 FX29 是一款紧凑型压缩式负载传感器,专为嵌入式力感测应用设计。它适用于多种场合,如一次性医疗设备、耐用家用电器、健身器械等。FX29 提供毫伏(mV)、放大模拟输出以及数字输出选项,具有低功耗、微熔传感元件和不锈钢外壳的特点。其量程范围从10磅力(约50牛顿)到200磅力(约1000牛顿),在高可靠性方面表现出色,适用于各种工业和商业应用场景。

    2. 技术参数


    绝对最大额定值(模拟):
    - 供电电压:6.0V
    - 压缩负载:最大量程的2.5倍
    - 静电放电(ESD):±4.0 kV
    标准负载范围:
    - 磅力:10 lbf - 200 lbf
    - 牛顿:50 N - 1000 N
    电气规格(模拟):
    - 供电电压(Vsupply):1.00 - 6.0 V
    - 工作电流(Idd):3 mA
    - 输入电阻(Rin):2.4 - 3.6 kΩ
    - 输出电阻(Rout):1.76 - 2.64 kΩ
    - 最大输出电流(Io):2.2 mA
    操作规格(模拟):
    - 零偏移:-15 到 15 mV/V
    - 满量程跨度:16 到 24 mV/V
    - 非线性度:±1%
    - 滞后性:±0.8%
    环境规格(模拟):
    - 补偿温度范围:0 - 50°C
    - 存储温度:-40 - 85°C
    - 相对湿度:0 - 85%RH
    绝对最大额定值(数字):
    - 供电电压:5.5 V
    - 静电放电(ESD):±4.0 kV
    电气规格(数字):
    - 供电电压(Vsupply):2.7 - 5.5 V
    - 工作电流(Idd):3 mA
    - 待机电流(Islp):0.5 - 5 μA
    操作规格(数字):
    - 零偏移:300 - 1700 计数
    - 满量程跨度:14300 - 15700 计数
    - 非线性度:±1%
    - 滞后性:±0.8%

    3. 产品特点和优势


    FX29 传感器具备以下特点和优势:
    - 紧凑设计:体积小,便于集成。
    - 多种输出选择:提供毫伏(mV)、放大模拟输出和数字输出选项。
    - 高过载能力:在极限条件下仍能正常工作。
    - 优良的温度补偿:零漂移和满量程变化率都非常稳定。
    - 高精度:采用微熔技术,确保卓越的分辨率和重复性。
    - 良好的耐久性:可承受高达100万次循环的负载测试。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:例如用于医疗输液泵的精确测量。
    - 工业称重:用于工厂制造设备的重量检测。
    - 运动器材:监测健身器材的压力分布。
    - 电动工具:检测动力工具的工作负载。
    - 机器人技术:精确控制机器人的力度反馈。
    使用建议:
    - 安装固定:建议使用双面胶粘贴或夹具固定,避免因夹紧力导致的零点偏移。
    - 连接方式:注意连接电缆的长度不要超过1米,以保证信号传输质量。
    - 环境适应性:考虑传感器在特定温度和湿度条件下的表现,确保传感器在工作环境中的稳定性能。

    5. 兼容性和支持


    FX29 传感器支持 I2C 数字接口,可以方便地与各种微控制器和处理器进行通信。TE Connectivity 提供的技术支持和服务可以帮助用户快速解决问题并获得最佳性能。具体的技术支持细节可以通过制造商官网或联系技术支持人员获取。

    6. 常见问题与解决方案


    问题一:传感器的输出不稳定。
    - 解决方案:检查供电电压是否稳定,如果存在波动则需要使用稳压电源。
    问题二:传感器零点漂移较大。
    - 解决方案:检查传感器是否安装得当,是否存在机械应力影响,或者重新进行校准。
    问题三:传感器输出与预期不符。
    - 解决方案:确认传感器型号是否正确匹配,可能需要调整供电电压或进行重新标定。

    7. 总结和推荐


    总体来说,TE Connectivity 的 FX29 紧凑型压缩式负载传感器以其高精度、稳定性及多功能输出选项在市场上具备较强的竞争优势。无论是在医疗设备、工业自动化还是消费电子产品中,FX29 都是值得信赖的选择。如果您需要一款可靠且高效的力感测传感器,强烈推荐使用 FX29。

20009605-07参数

参数
压力类型 -
最大工作压力 -
工作压力范围 -
最大工作供电电压 -
最小工作供电电压 -
精度 -
输出类型 -

20009605-07厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

20009605-07数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 20009605-07 20009605-07数据手册
