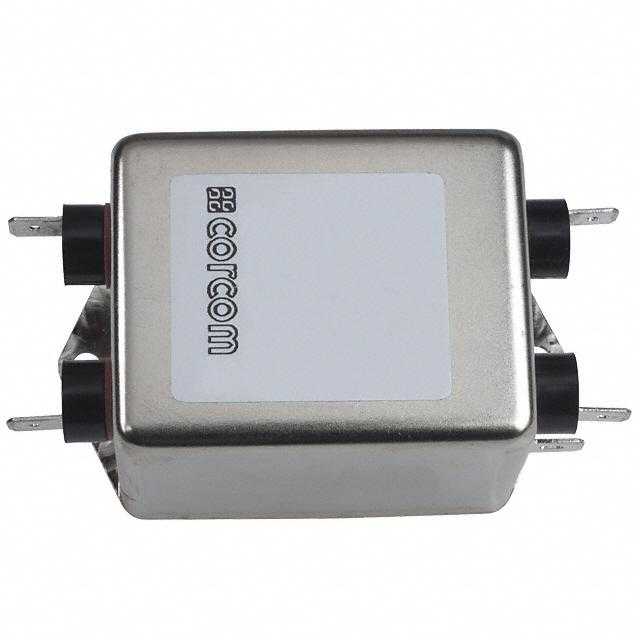

6609044-2

产品分类: EMI滤波器
厂牌: TE CONNECTIVITY
产品描述: 泰科 单相电源线滤波器 Corcom W系列, 250 V 交流, 法兰安装
供应商型号: 6609044-2
供应商: Master
标准整包数: 1
TE CONNECTIVITY EMI滤波器 6609044-2

6609044-2概述


    产品简介


    Corcom V和W系列滤波器 是一款多用途电源线RFI(无线电频率干扰)滤波器,主要用于发射控制。这些滤波器广泛应用于各种设备中,以减少和控制因设备运行而产生的射频干扰,确保设备符合相关的电磁兼容性(EMC)标准。

    技术参数


    - 泄漏电流:
    - @120 VAC 60 Hz: 0.5 mA
    - @250 VAC 50 Hz: 0.82 mA
    - 耐压等级 (一分钟):
    - 线到地: 2250 VDC
    - 线到线: 1450 VDC
    - 额定电压: 250 VAC
    - 工作频率: 50/60 Hz
    - 额定电流: 3至20A
    - 工作环境温度范围:
    - 额定电流Ir下:-10°C 至 +40°C
    - 当环境温度(Ta)高于+40°C时,最大工作电流(Io)计算如下:Io = Ir (85 - Ta) / 45

    产品特点和优势


    1. 低泄漏电流: 即使在高压条件下也能保持低泄漏电流,提高了系统的安全性。
    2. 高耐压等级: 能承受较高的线到地和线到线电压,适用于多种恶劣环境。
    3. 多频段抑制: 设计用于抑制不同频率范围内的射频干扰,无论是共模还是差模干扰都能有效抑制。
    4. 高可靠性: 具有多阶段结构,能提供在高频下的良好抑制性能。
    5. 灵活的安装选项: 提供多种输入/输出风格,便于在各种设备中集成。

    应用案例和使用建议


    应用案例:
    - 适用于SCR和T2L电路的设备,如工业控制系统和通信设备,确保符合FCC Part 15, Subpart J 和EN55022标准。
    - 在医疗设备和汽车电子系统中,帮助减少射频干扰,提高系统的稳定性和可靠性。
    使用建议:
    - 在选择型号时,根据所需的工作电流和频率进行选择。
    - 注意环境温度对工作电流的影响,避免过载。
    - 安装时遵循推荐的面板切割尺寸,确保良好的电气连接和散热效果。

    兼容性和支持


    - 兼容性: 与多种标准插头和插座兼容,如IEC 60320-1 C20接口。
    - 认证和支持: UL认可、CSA认证和VDE批准,确保产品的安全性和可靠性。此外,厂商提供技术支持和服务保障。

    常见问题与解决方案


    1. 问题: 泄漏电流过大
    - 解决方案: 检查安装环境温度,确保不超过额定温度范围。如果超温,重新计算或更换型号。
    2. 问题: 工作频率超出范围
    - 解决方案: 更换适合的型号,确认是否符合实际应用需求。
    3. 问题: 过载保护失效
    - 解决方案: 确认是否正确安装和接线,检查电路设计是否合理。

    总结和推荐


    Corcom V和W系列滤波器 是一款高效且可靠的多用途电源线RFI滤波器,能够有效降低射频干扰,符合多种国际标准。其灵活的安装选项和良好的兼容性使其适用于各种设备。我们强烈推荐这一产品,特别是对于那些需要高性能射频干扰控制的应用场景。

6609044-2参数

参数
中心频率 -
滤波器阶数 -
截止频率 -
通道数 -
电感值 -
额定电流 6A
电阻 -
额定电压-DC -
ESD保护 -
电路技术 -
电容值 -
长*宽*高 98mm*38.9mm*52.8mm
安装方式 法兰安装

6609044-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

6609044-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY EMI滤波器 TE CONNECTIVITY 6609044-2 6609044-2数据手册

6609044-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 34.385 ¥ 291.241
5+ $ 31.3048 ¥ 260.2865
12+ $ 30.0949 ¥ 250.2267
36+ $ 29.1182 ¥ 237.3243
60+ $ 28.8332 ¥ 236.1148
108+ $ 28.696 ¥ 234.9917
252+ $ 28.696 ¥ 234.9917
库存: 402
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 291.24
