2-2316102-5

产品分类:
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-2-2316102-5
供应商: 期货订购
标准整包数: 4000
TE CONNECTIVITY  2-2316102-5

2-2316102-5概述

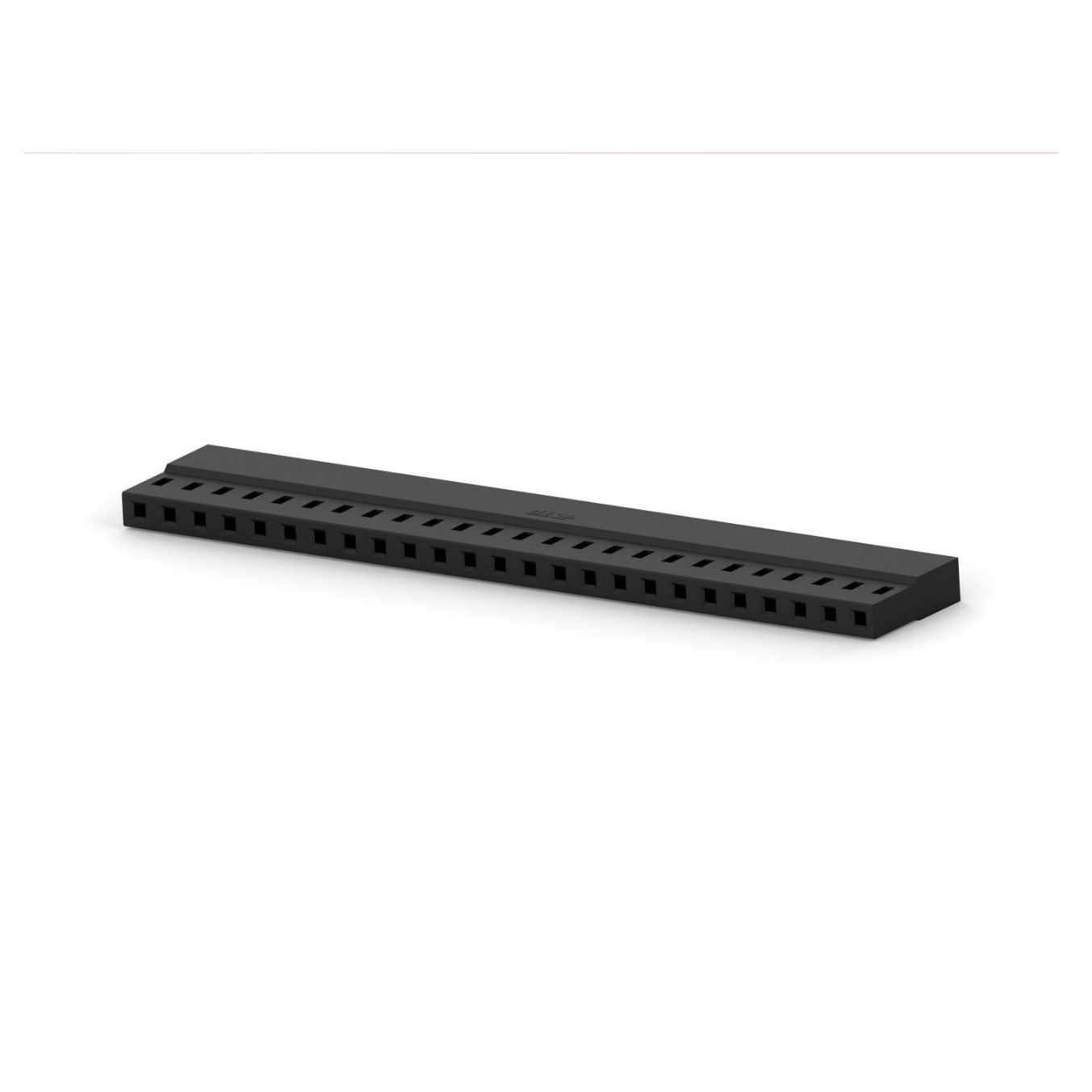

    AMPMODU 2 mm Wire-to-Board Crimp Receptacles

    产品简介


    TE Connectivity(TE)推出的AMPMODU 2 mm系列接线端子是为满足当今微型复杂电子产品包装和互连需求而设计的产品。这一系列接线端子可靠且经济实惠,相较于传统2.54毫米中心线连接器,它能节省38%的空间。产品适用于广泛的应用场景,包括可编程逻辑控制器(PLC/IO设备)、伺服驱动器、物料处理设备、楼宇自动化设备、工业控制、机器人以及测试仪器。

    技术参数


    - 电气特性:
    - 电流承载能力:最大2A
    - 绝缘耐电压:650VAC
    - 工作电压:最大125Vrms
    - 机械特性:
    - 工作温度范围:
    - 锡镀层接线端子:-40°C至105°C
    - 金镀层接线端子:-40°C至125°C
    - 振动:无超过1微秒的电气中断
    - 材料:
    - 镀层选项:
    - 76微米金镀层(30µ”)
    - 38微米金镀层(15µ”)
    - 1微米金镀层(4µ”)
    - 锡镀层
    - 接触材料:磷青铜
    - 外壳材料:高温塑料(LCP),黑色
    - 环境特性:UL94 V0,低卤素
    - 工作环境等级:III级

    产品特点和优势


    - 空间节省:相较于传统2.54毫米中心线连接器,空间节约高达38%。
    - 高可靠性:通过正锁扣结构,在高振动环境下提供可靠的连接。
    - 设计灵活性:提供多种压接终端选项,适用于30至24 AWG(0.05至0.22平方毫米)导线。
    - 安全特性:带有极化特征,防止错误配对,增加安全性。
    - 易于安装:手工具或应用工具均适用,确保简单便捷的线缆终止。

    应用案例和使用建议


    AMPMODU 2 mm接线端子广泛应用于工业控制、机器人技术、楼宇自动化等领域。对于需要紧凑布局和高可靠性的应用来说,选择该系列接线端子是非常理想的。在使用时,建议参考相关工具指导,确保正确的安装和使用方法。

    兼容性和支持


    AMPMODU 2 mm接线端子能够与其他TE Connectivity的产品完美匹配。厂商提供了详细的技术支持和维护信息,以确保用户可以顺利地完成组装和维护工作。此外,TE还提供了一套完整的工具来帮助进行正确的线缆压接。

    常见问题与解决方案


    1. 问题:如何确认接线端子是否正确安装?
    - 解决方案:听到底座上的正锁扣发出的咔嗒声,表示已正确锁定。
    2. 问题:如果发现接线端子出现松动怎么办?
    - 解决方案:检查锁扣是否完全闭合,必要时重新安装。
    3. 问题:如何正确选择合适的压接工具?
    - 解决方案:根据所需压接的导线尺寸(30至24 AWG)选择相应的压接工具。

    总结和推荐


    综上所述,AMPMODU 2 mm接线端子凭借其出色的性能、高可靠性以及空间节省的优势,非常适合用于需要高精度和紧凑布局的应用场合。如果你正在寻找一款既能保证连接可靠性又能有效节省空间的产品,AMPMODU 2 mm系列将是理想的选择。强烈推荐给那些对高性能电子连接器有兴趣的专业人士和工程师。

2-2316102-5参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 盒装

2-2316102-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-2316102-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 2-2316102-5 2-2316102-5数据手册

2-2316102-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
