HD14-9-16P

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD10 护套是采用密封结构的热塑性圆柱形连接器,并且使用螺纹对配环来对配。HD10 连接器提供 3 至 9 多种位数排列方式,并且可使用 4、12 或 16 号德驰端子(13-100 安培)。
供应商型号: 1734-1104-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD14-9-16P

HD14-9-16P概述

    HD14-9-16P 电子元器件技术手册

    1. 产品简介

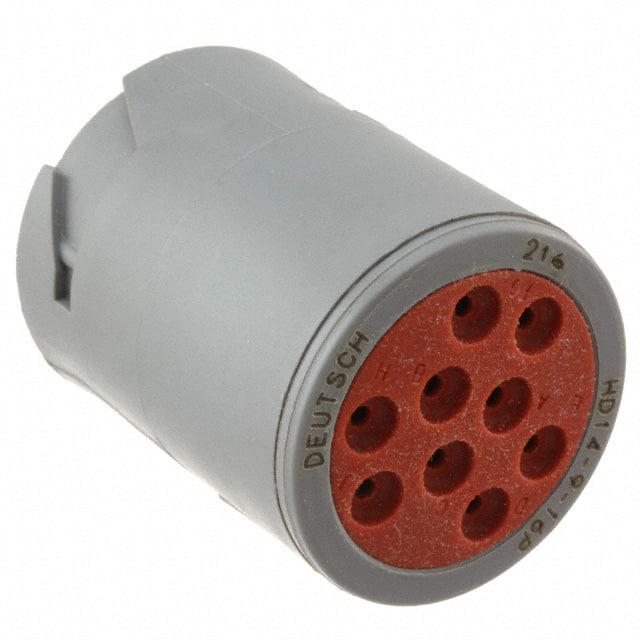

    HD14-9-16P 是一种用于连接电线和电缆的线对线连接器。它属于混合型连接器,适用于多种工业和汽车应用。这种连接器包含9个位置,并且具有密封功能,适合于需要高度可靠连接的应用场合。HD14-9-16P 的外壳材料为塑料,颜色为灰色,可承受的工作温度范围较广,能够在极端环境下保持稳定的性能。

    2. 技术参数


    - 接触特征
    - 接触尺寸:16
    - 接触类型:插针
    - 配合插针直径:1.6 mm [0.063 in]
    - 最大接触电流额定值:13 A
    - 电气特性
    - 操作电压:250 VAC
    - 额定电压架构:250 V
    - 机械特性
    - 终端位置保证:无
    - 应力消除:无
    - 连接器安装类型:自由悬挂式电缆安装
    - 插配对准类型:极化肋
    - 环境特性
    - 工作温度范围:-55°C 到 125°C [-67°F 到 257°F]
    - 防护等级:IP68, IP6K9K
    - 包装特征
    - 包装数量:1
    - 包装方式:单包

    3. 产品特点和优势


    HD14-9-16P 具有以下特点和优势:
    - 多位置设计:具备9个位置,能够满足复杂连接需求。
    - 高可靠性:IP68 和 IP6K9K 级别的防护,确保在恶劣环境下依然可靠。
    - 高温耐受性:工作温度范围广,能够承受从-55°C 到 125°C 的温度变化。
    - 密封功能:提供良好的密封性能,防止灰尘和湿气进入。

    4. 应用案例和使用建议


    HD14-9-16P 在汽车、工业控制和其他需要可靠连接的应用中非常有用。例如,在汽车内部线束系统中,这种连接器可用于引擎、空调系统和导航系统的信号传输。在实际应用中,用户应注意以下几个方面:
    - 环境选择:根据具体的应用环境选择合适的安装方式(如自由悬挂式电缆安装)。
    - 温度管理:考虑到其宽泛的工作温度范围,可以应用于不同环境条件下的应用场合。
    - 定期检查:由于接触面可能积累灰尘或污垢,建议定期进行清洁检查以确保连接可靠。

    5. 兼容性和支持


    HD14-9-16P 可以与其他一些 TE Connectivity 的零部件配套使用,例如接触插针、塞子和封盖等。对于技术支持和产品文档,用户可以通过电话(+1 800 522 6752)联系厂商,获取更多支持和维护信息。

    6. 常见问题与解决方案


    - Q1:该连接器能否在高温下工作?
    - A1:是的,该连接器可在高达125°C 的环境中稳定运行。

    - Q2:如何清洁和维护连接器?
    - A2:建议使用压缩空气或柔软的布料轻轻清洁,避免使用溶剂或高压水冲洗。

    - Q3:该连接器是否适用于户外应用?
    - A3:是的,由于具备 IP68 和 IP6K9K 的防护等级,该连接器适用于室外暴露环境。

    7. 总结和推荐


    HD14-9-16P 是一款高度可靠的线对线连接器,适用于多种工业和汽车应用。其9个位置的设计使其在复杂的连接环境中表现出色,而广泛的温度范围和良好的密封性能使其能够适应各种环境。综合来看,这是一款值得推荐的产品,尤其是在要求高可靠性和耐用性的应用场合中。
    如果您有任何疑问或需要进一步的帮助,欢迎联系我们的技术支持团队。

HD14-9-16P参数

参数
排数 -
针脚数 9
间距 -
长*宽*高 32.54mm*32.54mm*41.64mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

HD14-9-16P厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD14-9-16P数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD14-9-16P HD14-9-16P数据手册

HD14-9-16P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9036 ¥ 89.5434
10+ $ 8.1047 ¥ 72.5742
25+ $ 7.5966 ¥ 68.024
50+ $ 7.2338 ¥ 64.7758
100+ $ 6.8885 ¥ 61.6839
250+ $ 6.4574 ¥ 57.8232
500+ $ 6.1494 ¥ 55.0653
1000+ $ 5.8562 ¥ 52.44
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.54
