5-103673-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距2p单排排针 板对板连接器, AMPMODU MTE系列, 直角, 通孔安装
供应商型号: UA-5-103673-1
供应商: 海外现货
标准整包数: 1

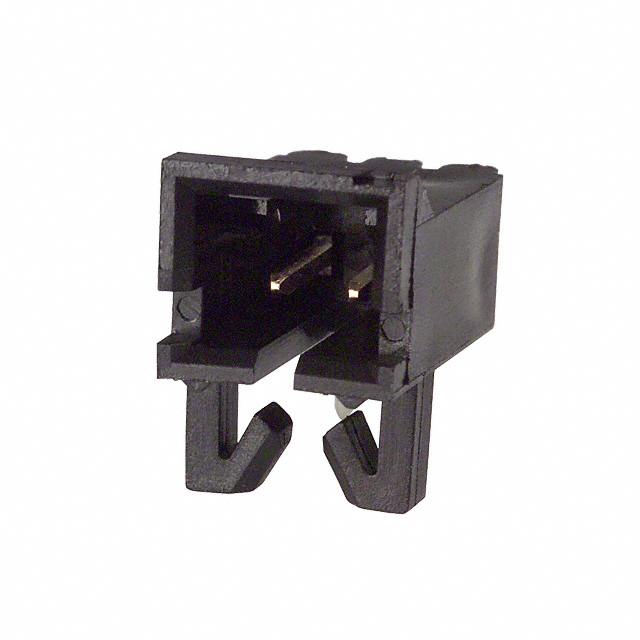

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 5-103673-1

5-103673-1概述


    产品简介


    AMPMODU MTE PCB Mount Header
    AMPMODU MTE PCB Mount Header是一款用于电路板连接的端子座,适用于信号传输。该产品采用直角焊接式设计,支持通过孔(通孔)安装。其标准间距为2.54毫米,适用于2位连接需求。此产品通过美国保险商实验室(UL)认证,符合欧盟RoHS和ELV标准。

    技术参数


    - 型号:5-103673-1
    - 连接类型:线对板(Wire-to-Board)
    - 端子座类型:全屏蔽(Fully Shrouded)
    - 位数:2
    - 中心距:2.54毫米(0.1英寸)
    - 接触面积长度:5.84毫米(0.23英寸)
    - 绝缘电阻:5000兆欧
    - 介电耐压:最大600伏特
    - 最大载流能力:3安培
    - 工作温度范围:-65°C至105°C
    - 焊锡过程能力:适合260°C回流焊

    产品特点和优势


    AMPMODU MTE PCB Mount Header具有以下特点和优势:
    - 全屏蔽设计:防止电磁干扰,提高信号传输的稳定性。
    - 高可靠性接触:镀金接触区保证长时间可靠运行。
    - 易于焊接:适配回流焊工艺,便于自动化生产。
    - 机械锁定功能:带有锁定装置,确保连接稳固。
    - 兼容性好:符合多项国际标准,如UL、CSA等,适用范围广泛。

    应用案例和使用建议


    应用场景:
    - 在工业控制系统、通信设备和计算机系统中广泛应用。
    - 作为传感器到主板的数据传输接口。
    - 在需要信号隔离和保护的应用场合。
    使用建议:
    - 在安装前检查端子座和插座之间的兼容性。
    - 确保焊接温度不超过260°C以避免损坏。
    - 建议在高温环境下使用时进行适当散热设计,以确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 与多个型号的AMPMODU系列端子座和插座兼容。
    - 兼容于多种电气标准,如UL、CSA和REACH。
    支持和服务:
    - 客户可拨打+1 800 522 6752获取技术支持。
    - 通过TE官网访问合规文档和详细产品信息。

    常见问题与解决方案


    1. 问题:安装后无法正确对齐?
    - 解决方案:确认插头和插座是否完全对齐,确保插入方向正确,如果仍然无法对齐,检查是否有异物阻碍。

    2. 问题:接触不良导致信号不稳定?
    - 解决方案:检查焊接质量,确保焊点饱满且无虚焊现象;重新检查端子座与PCB的连接是否牢固。
    3. 问题:长时间使用后接触电阻增加?
    - 解决方案:定期清理接触区域,去除氧化层,保持接触面清洁。

    总结和推荐


    综上所述,AMPMODU MTE PCB Mount Header凭借其卓越的性能和稳定性,在多种应用场合中表现出色。其紧凑的设计、高可靠性以及广泛的兼容性使其成为一款理想的电子元件。建议在各种高要求环境中优先选择该产品。无论是工业控制、通信还是计算机领域,这款产品都能满足高性能的需求。

5-103673-1参数

参数
额定电流 3A
针脚数 2pin
触头镀层厚度 - 配接 380nm
间距-配接 2.54mm
排数 1
类型 Header,Latch Holder
颜色 黑色
触头镀层 - 配接
防护等级 -
长*宽*高 7.62mm*7.62mm*13.59mm
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 管装

5-103673-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-103673-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 5-103673-1 5-103673-1数据手册

5-103673-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
