2355172-8

厂牌: TE CONNECTIVITY
产品描述: 8pin 2mm 1 Breakaway,Header,Push-Pull 2A 100nm 金 黑色 通孔安装
供应商型号: 17-2355172-8-ND
供应商: Digi-Key
标准整包数: 1

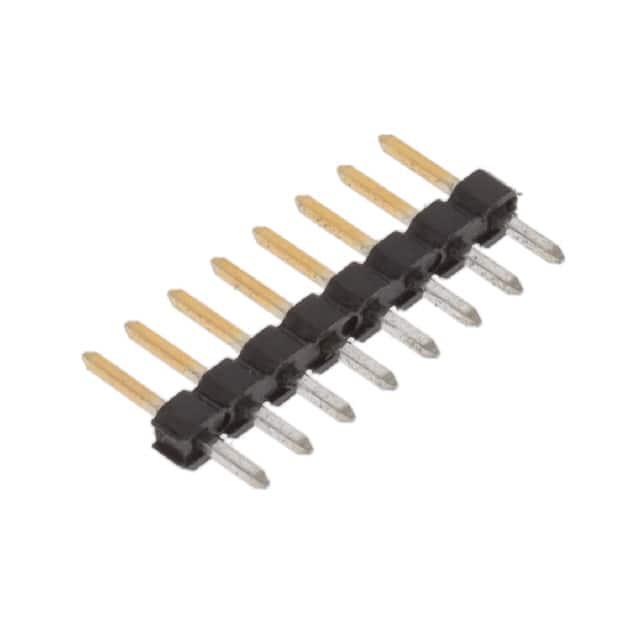

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2355172-8

2355172-8概述

    电子元器件产品技术手册

    产品简介


    TE Connectivity(TE)的AMPMODU 2 mm连接器家族提供了一系列可靠的连接器,适用于板对板和线对板解决方案。这些2 mm头占用的电路板空间比标准的2.54 mm(0.100英寸)中心线小38%,使客户能够在板上构建更多的功能。我们的断开式插头可以与其他主要品牌的插座互配,为客户提供多种选择,以满足不同的电路板装配需求。

    技术参数


    以下是AMPMODU 2 mm断开式插头的技术规格、性能参数及电气特性:
    - 材料
    - 镀层:30 µ” [0.76 µm] 金
    - 15 µ” [0.38 µm] 金
    - 4 µ” [0.1 µm] 金镀层
    - 锡
    - 接触材料:磷青铜
    - 机壳材料:高温塑料(LCP),黑色
    - 环境:UL94 V0,低卤素;运行环境等级III
    - 规范
    - 产品规格:108-64040
    - 应用规格:114-64040
    - 符合RoHS和REACH标准
    - 尚待UL认证
    - 已获VDE认证
    - 电气
    - 电流容量:最大2A
    - 耐压:650VAC
    - 工作电压:125VDC或125VAC RMS
    - 机械
    - 操作温度:锡镀层-40°C至105°C;金镀层-40°C至125°C
    - 焊接能力:最高可耐受260°C回流焊接
    - 振动:无电气中断大于1微秒

    产品特点和优势


    - 占用的电路板空间减少了38%,从而允许更多功能集成。
    - 通过自动化表面贴装和通孔回流制造实现了高效且经济的应用。
    - 与市场上其他主要品牌插座兼容,提供灵活的组装选项。

    应用案例和使用建议


    AMPMODU 2 mm断开式插头广泛应用于工业控制、机器人、仪器仪表和测试设备等领域。根据实际应用场景,建议采用垂直表面安装方式来减少板上的占用空间。此外,在设计中考虑合理的尾长(tail length)有助于提高装配精度和可靠性。

    兼容性和支持


    AMPMODU 2 mm断开式插头与其它品牌插座兼容,适合各种装配工艺,包括自动化表面贴装、通孔回流和传统通孔安装。TE公司提供全面的支持服务,确保产品在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题1:如何判断AMPMODU 2 mm断开式插头是否正确安装?
    - 解决方法:检查插头与插座之间是否有良好的电气接触,确保无电气中断。
    - 问题2:在回流焊接过程中需要注意什么?
    - 解决方法:确保焊接温度不超过260°C,避免损坏连接器。

    总结和推荐


    AMPMODU 2 mm断开式插头凭借其紧凑的设计、优异的性能以及广泛的兼容性,在工业控制和自动化领域表现出色。强烈推荐在需要高可靠性和多功能性的应用中使用这款连接器。

2355172-8参数

参数
针脚数 8pin
间距-配接 2mm
排数 1
排距 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 100nm
防护等级 -
触头镀层 - 配接
额定电流 2A
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

2355172-8厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2355172-8数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2355172-8 2355172-8数据手册

2355172-8封装设计

查看详情并下载
Symbol
Footprint
3D Model
