55A0812-22-7

产品分类: 单芯线缆
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: Q-55A0812-22-7
供应商: 期货订购
标准整包数: 5000

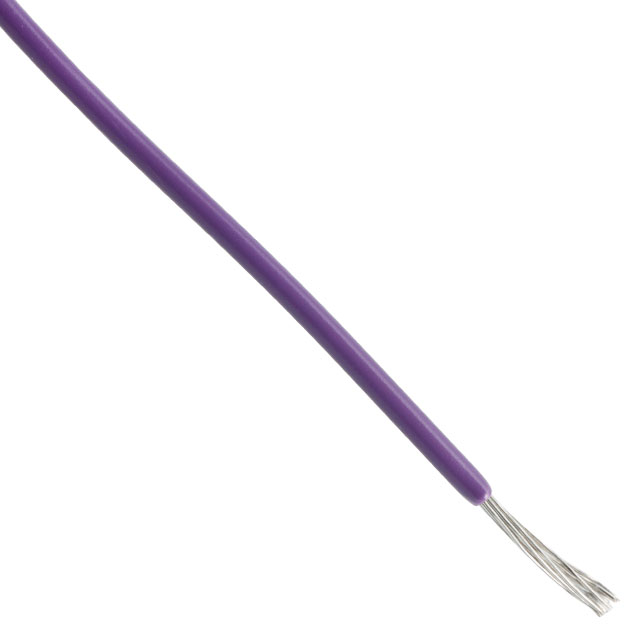

TE CONNECTIVITY 单芯线缆 55A0812-22-7

55A0812-22-7概述


    产品简介


    本电子元器件为辐射交联、改性ETFE绝缘电线,主要用于正常重量的一般用途,工作电压可达600伏特。该电线广泛应用于电力系统、工业自动化控制等领域,因其具有高耐温、抗老化、阻燃等特点而备受青睐。

    技术参数


    | 线径(AWG) | 导体绞合数(数量x线径) | 绞合导体直径(英寸) | 最大电阻(Ω/1000ft) | 外径(英寸) | 最大重量(lbs/1000ft) |
    |
    | 26 | 19 x 38 | 0.018-0.019 | 38.4 | 0.040 ± 0.002 | 1.70 |
    | 24 | 19 x 36 | 0.023-0.024 | 24.3 | 0.045 ± 0.002 | 2.30 |
    | 22 | 19 x 34 | 0.029-0.030 | 15.1 | 0.050 ± 0.002 | 3.20 |
    | 20 | 19 x 32 | 0.037-0.038 | 9.19 | 0.058 ± 0.002 | 4.70 |
    | 18 | 19 x 30 | 0.046-0.048 | 5.79 | 0.070 ± 0.003 | 7.20 |
    | 16 | 19 x 29 | 0.052-0.054 | 4.52 | 0.077 ± 0.003 | 9.00 |
    | 14 | 19 x 27 | 0.065-0.068 | 2.88 | 0.094 ± 0.003 | 13.8 |
    | 12 | 37 x 28 | 0.084-0.087 | 1.90 | 0.111 ± 0.003 | 20.5 |
    | 10 | 37 x 26 | 0.106-0.112 | 1.19 | 0.134 ± 0.004 | 32.4 |
    | 8 | 133 x 29 | 0.158-0.169 | 0.658 | 0.195 ± 0.008 | 61.9 |
    | 6 | 133 x 27 | 0.198-0.213 | 0.418 | 0.241 ± 0.010 | 94.5 |
    | 4 | 133 x 25 | 0.250-0.268 | 0.264 | 0.310 ± 0.010 | 158 |
    | 2 | 665 x 30 | 0.320-0.340 | 0.170 | 0.408 ± 0.012 | 249 |
    | 1 | 817 x 30 | 0.360-0.380 | 0.139 | 0.470 ± 0.012 | 329 |
    | 0 | 1045 x 30 | 0.395-0.425 | 0.108 | 0.510 ± 0.016 | 404 |
    | 00 | 1330 x 30 | 0.440-0.475 | 0.085 | 0.570 ± 0.016 | 500 |
    | 000 | 1665 x 30 | 0.500-0.540 | 0.068 | 0.610 ± 0.016 | 594 |
    | 0000 | 2109 x 30 | 0.565-0.605 | 0.054 | 0.675 ± 0.022 | 746 |

    产品特点和优势


    - 耐高温:可承受最高200°C的工作温度,适用于高温环境。
    - 耐老化:采用辐射交联技术,提高了材料的稳定性和耐久性。
    - 阻燃:满足严格的阻燃要求,确保使用安全。
    - 低电阻:导体电阻低,减少电流传输损耗,提高效率。
    - 环保:无卤素,降低环境污染风险。

    应用案例和使用建议


    - 工业自动化:适用于机器人手臂、传感器等需要长时间高负载运行的应用。
    - 电力系统:用于发电站、变电站等电力传输线路,提高系统可靠性。
    - 交通运输:适用于新能源汽车电池组的连接线缆,提升安全性。
    使用建议:
    - 在选择电线时,应根据具体应用需求选择合适的线径和颜色。
    - 确保安装环境符合技术手册中的工作温度范围,避免过热或低温环境下使用。
    - 定期检查电线的磨损情况,及时更换以保证电路安全。

    兼容性和支持


    该电线符合MIL-STD-202标准,可以与多数标准的电气设备兼容。制造商提供全面的技术支持和售后服务,包括产品咨询、技术指导和维修服务。

    常见问题与解决方案


    1. 问题:导体电阻过高
    解决方案:确认导体尺寸是否匹配应用要求,必要时更换合适规格的电线。

    2. 问题:绝缘层破损
    解决方案:检查安装过程是否正确,避免过度弯曲或拉伸,必要时重新布线。
    3. 问题:工作温度超出范围
    解决方案:选用适合高温环境的产品,或考虑增加散热措施。

    总结和推荐


    综上所述,这款辐射交联、改性ETFE绝缘电线具有优良的耐高温、耐老化和阻燃性能,适用于多种工业应用场合。推荐在需要高可靠性、安全性及耐用性的环境中使用。如果对特定应用有疑问,建议联系技术支持以获取更多专业建议。

55A0812-22-7参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

55A0812-22-7厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

55A0812-22-7数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 单芯线缆 TE CONNECTIVITY 55A0812-22-7 55A0812-22-7数据手册

55A0812-22-7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 1.0375 ¥ 8.5075
10000+ $ 0.825 ¥ 6.765
25000+ $ 0.6625 ¥ 5.4325
50000+ $ 0.6125 ¥ 5.0225
库存: 500000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 42537.5
直接购买
加入购物车
