5748482-5

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: Female Sockets,Receptacle 焊盘 3 44pin Nickel Plated,Steel 2A 金 黑色 通孔安装 53.05mm*12.5mm*20.96mm
供应商型号: ET-1098452
供应商: 海外现货
标准整包数: 0

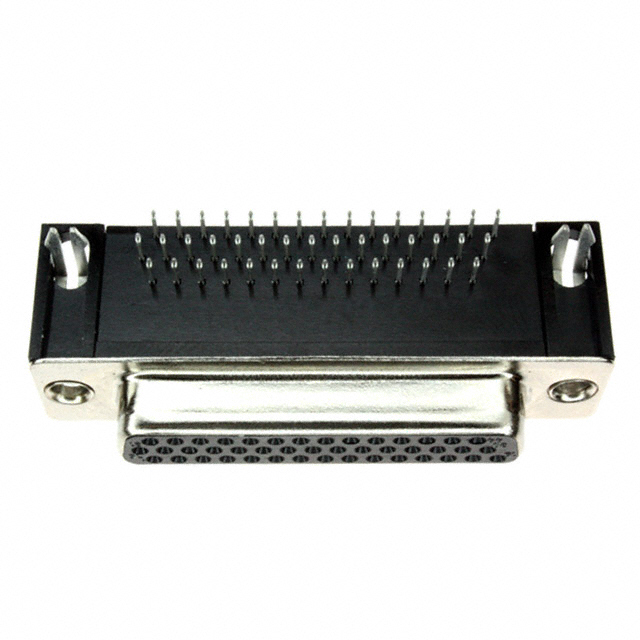

TE CONNECTIVITY D-Sub 连接器 5748482-5

5748482-5概述

    AMPLIMITE Subminiature D Connectors

    1. 产品简介


    产品类型: AMPLIMITE Subminiature D连接器是一种设计用于印刷电路板(PCB)的子小型化D型连接器,以其紧凑的设计和高可靠性而著称。
    主要功能: 这些连接器适用于信号传输和电源连接,广泛应用于通信设备、医疗仪器、工业自动化系统等领域。
    应用领域: 适用于需要高密度互连的小型电子设备,如通信模块、便携式医疗设备、机器人控制系统等。

    2. 技术参数


    | 参数 | 值 |

    | 接触位置数 | 9, 15, 25, 37, 50 |
    | 接触材料 | 铜合金 |
    | 插针镀层 | 金闪镀层(0.000010 英寸),金镀层(0.000030 英寸),锡镀层 |
    | 环境适应性 | 工作温度范围:-40°C 至 85°C |
    | 耐久性 | 金镀层:500 次插拔循环;金闪镀层:100 次插拔循环 |
    | 电流容量 | 单个接触点最大电流:20 AWG—9.5 磅(约 42.3 N),22 AWG—12 磅(约 53.4 N) |
    | 电压等级 | 交流最小耐压值:1000 VAC |

    3. 产品特点和优势


    - 火焰阻燃材料: 采用UL 94V-0认证的阻燃热塑性材料,确保安全可靠。
    - 低成本设计: 全金属外壳设计与全金属外壳连接器兼容。
    - 固定插入件和螺纹锁: 固定的4-40螺纹插入件和螺纹锁可用于HD-20和HD-22连接器,提供额外的稳定性。
    - 不同应用需求: 提供多种镀层类型以满足不同的应用需求。
    - 高温度适应性: HD-22直角后置连接器设计适用于高温应用。
    - 高密度设计: 高密度接口允许在有限空间内实现更多的连接点。

    4. 应用案例和使用建议


    - 应用案例: 在工业自动化系统中,这些连接器可以用于控制面板内的信号传输。在通信设备中,它们可以用于多个模块间的高密度互连。
    - 使用建议: 选择合适的安装硬件(如4-40螺纹插入件或女性螺纹锁)以确保最佳的机械稳定性和电气性能。在高温环境下使用时,应特别注意连接器的热适应性。

    5. 兼容性和支持


    - 兼容性: 与任何尺寸为20或22的子微型D型连接器兼容,符合MIL-C-24308标准。
    - 厂商支持: 提供详细的用户手册和技术支持,涵盖安装、调试及维护等方面的信息。

    6. 常见问题与解决方案


    - 问题: 连接器的插拔次数有限。
    - 解决方案: 定期检查连接器的状态,并根据需要更换磨损的部件。
    - 问题: 在高振动环境中使用时出现松动。
    - 解决方案: 使用4-40螺纹插入件和螺纹锁,增强机械稳定性。

    7. 总结和推荐


    总结: AMPLIMITE Subminiature D连接器具有优秀的性能、广泛的兼容性和高可靠性,适合于各种高密度互连的应用场合。其特有的设计使它们能够在恶劣环境中稳定工作,是工业自动化和高端电子产品中的理想选择。
    推荐: 强烈推荐给对高密度互连有需求的应用,尤其是在苛刻环境下的应用。

5748482-5参数

参数
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A
排数 3
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 44pin
长*宽*高 53.05mm*12.5mm*20.96mm
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 托盘

5748482-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5748482-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5748482-5 5748482-5数据手册

5748482-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
