2305909-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 5mm间距5p插拔式接线端子 插头, TB系列, 300 V 交流, 螺钉拧紧, 黑色
供应商型号: N-2305909-5
供应商: 云汉优选
标准整包数: 100

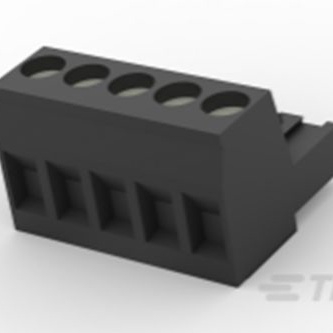

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 2305909-5

2305909-5概述


    产品简介


    TE Connectivity (TE) 的 BUCHANAN WireMate 连接器表面贴装系列(TB 系列)是一种两件式可插拔连接器解决方案,专为希望从波峰焊接转换到表面贴装印刷电路板(PCB)加工的客户设计。该系列产品包括表面贴装插座和适配插头,适用于垂直和直角配置,位数范围为2至12位。这些表面贴装插座是TE提供的一系列产品中的一个,使客户能够实现全表面贴装处理。

    技术参数


    - 电流/电压额定值:
    - 3.5mm:2-12位:8A @ 300 VAC
    - 5.0mm:2-9位:15A @ 300 VAC
    - 5.0mm:10-12位:10A @ 300 VAC
    - 冲击耐压:2500 VAC
    - 电线规格:
    - 3.5mm:30-16 AWG
    - 5.0mm:26-12 AWG
    - 螺丝扭矩:4.5 in-lbf

    产品特点和优势


    - 表面贴装插座:便于回流焊工艺,加快PCB组装速度。
    - 保持特性:确保稳固的PCB安装。
    - 90°、180°、270°线缆进入插头:灵活的线缆进入方向。

    应用案例和使用建议


    应用案例
    - 暖通空调设备和控制:用于楼宇自动化系统。
    - 工业控制系统:在工业环境中提供可靠的连接。
    - 安全系统:如门禁系统和报警系统。
    - 工业照明解决方案:提供稳定可靠的连接。
    - 电梯/自动扶梯:用于关键的安全控制。
    使用建议
    - 选择合适的线缆规格:根据不同的电流需求选择不同规格的线缆,以保证最佳性能。
    - 正确安装:确保插头和插座对准并紧密配合,避免接触不良导致的故障。
    - 定期检查:定期进行连接器的检查和维护,确保长期可靠运行。

    兼容性和支持


    - 兼容性:该连接器系统设计兼容多种设备,可根据具体应用选择合适的型号。
    - 支持和服务:TE Connectivity 提供全面的技术支持和售后服务,确保客户能够顺利使用产品并解决任何潜在问题。

    常见问题与解决方案


    - Q: 如何确保连接器牢固安装?
    - A: 使用保持特性的插头和插座,并按照制造商提供的安装指南进行操作。

    - Q: 如何选择合适的插头和插座?
    - A: 根据需要传输的电流大小和电线规格选择合适的型号。
    - Q: 插座和插头安装后无法对准怎么办?
    - A: 检查插头和插座是否有物理损坏,确保两者准确对齐再进行安装。

    总结和推荐


    TE Connectivity 的 BUCHANAN WireMate 连接器表面贴装系列(TB 系列)在多个领域都有广泛应用,具有显著的优势。通过简便的回流焊工艺、灵活的线缆进入方向和稳固的PCB安装特性,该系列连接器能够满足各类工业应用的需求。总体而言,我们强烈推荐使用该系列连接器,尤其是在对可靠性要求较高的场合。

2305909-5参数

参数
长*宽*高 25mm*9.8mm*15mm
安装方式 导线安装
