776262-5

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3 14pin 滑锁 Male Pin 蓝色 通孔安装,面板安装 48.8mm(长度)*32.1mm(高度)
供应商型号: JY-776262-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 776262-5

776262-5概述


    产品简介

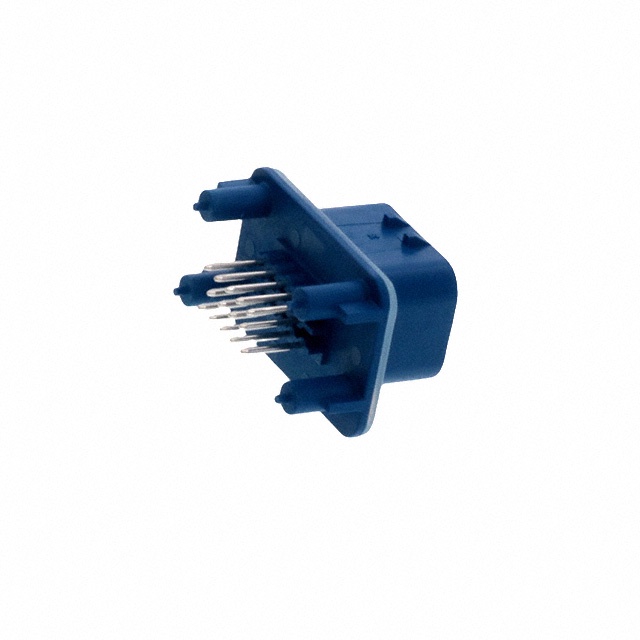

    本产品为TE Connectivity的AMPSEAL PCB垂直连接器插头(型号:776262-5)。这是一款垂直安装于印刷电路板(PCB)上的端子排,适用于线对板连接,具有14个位置,中心线间距为4毫米(0.157英寸),采用全包裹设计,表面镀锡并通过通孔焊接方式安装,支持密封功能。产品广泛应用于汽车、工业自动化及通讯设备等领域。

    技术参数


    - 基本配置:垂直安装,14位置,4毫米中心线间距
    - 接线系统:线对板连接
    - 封装类型:全包裹设计
    - 触点规格:接触类型为针型,接触面积镀锡材料,最大电流承载能力为8安培
    - 端接方式:通孔焊接
    - 操作温度范围:-40℃至105℃(-40°F至221°F)
    - 材料合规性:符合UL 94V-0阻燃等级标准;符合欧盟RoHS和REACH规定

    产品特点和优势


    本款AMPSEAL PCB垂直连接器插头以其全包裹设计提供卓越的防尘防水性能,从而确保长期可靠的工作状态。其具备密封功能可进一步防止湿气和污染物侵入,显著提高了产品的耐用性和使用寿命。此外,通过提供8安培的最大电流承载能力,该产品满足高功率传输需求,非常适合电力和信号传输应用。其独特的三行布局提供了灵活的设计选项,适用于紧凑的空间设计。

    应用案例和使用建议


    该连接器适用于多种应用场景,包括汽车电子设备、工业控制装置及通信设备的连接部分。具体使用时,应考虑连接器的防水防尘性能和温度适应性。例如,在汽车电子设备中,考虑到恶劣的环境条件,选用这款具备全包裹设计和密封功能的产品将有助于提升系统的稳定性和可靠性。对于需要高电流传输的应用场景,应当注意连接器的电流承载能力和热管理设计。

    兼容性和支持


    该产品与其他TE Connectivity的AMPSEAL系列接插件具有良好的兼容性。厂商提供技术支持服务,以便用户在使用过程中遇到问题时能够及时获得帮助。为了确保最佳的使用效果,建议用户在选择配套组件时参考厂商提供的兼容部件列表,并遵循制造商的技术指南进行安装和使用。

    常见问题与解决方案


    - 问题1:连接器难以插入到插座中?
    - 解决办法:检查是否正确对准连接器与插座的位置,并确认插座内是否有异物阻碍。如果仍然存在问题,可能需要检查是否有损坏或者清洁度不足。

    - 问题2:长时间使用后发现接触不良?
    - 解决办法:定期检查并清理接触面以确保良好的电气接触。可以使用适当的清洁剂来去除氧化层或污垢。

    - 问题3:在高温环境下工作时,电流传输效率下降?
    - 解决办法:检查散热设计是否足够良好。如必要,可以在接插件周围增加散热片或者改善通风条件。

    总结和推荐


    总体而言,这款TE Connectivity的AMPSEAL PCB垂直连接器插头以其出色的性能、全面的防护能力和广泛的适用范围而备受推崇。特别是其密封设计和高电流承载能力,使其成为电力和信号传输领域的理想选择。结合厂商提供的优质技术支持和服务,无疑使其成为市场上的强大竞争者。因此,我们强烈推荐该产品用于需要高可靠性和性能要求的应用场合。

776262-5参数

参数
触头端接 -
针脚数 14pin
类型 Header,Locking Ramp
颜色 蓝色
触头类型 Male Pin
紧固类型 滑锁
排数 3
长*宽*高 48.8mm(长度)*32.1mm(高度)
安装方式 通孔安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装,托盘

776262-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

776262-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 776262-5 776262-5数据手册
