42617-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 插簧端子 裸扁形端子, FASTON .250系列, 母座, 4.75 x 0.51mm接片, 最大线规1.3mm²
供应商型号: 42617-2
供应商: 云汉优选
标准整包数: 20000
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42617-2

42617-2概述


    产品简介

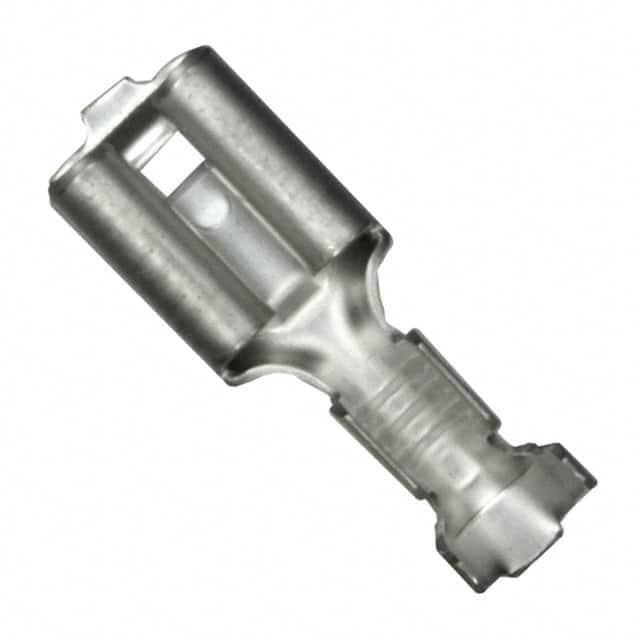

    42617-2是一款由TE Connectivity(TE)制造的快速断开式连接器插座,主要用于快速且可靠的电气连接。这款连接器设计用于20至16 AWG的电线尺寸(即0.51至1.31平方毫米的导线截面积),并且具有直型接触端子。该连接器采用黄铜材质,并通过镀锡工艺处理,确保长期使用中的稳定性和耐用性。其主要应用领域包括工业自动化、汽车电子、通讯设备等领域,适用于需要频繁插拔操作的场合。

    技术参数


    - 接触端子类型:接插件插座
    - 电线尺寸范围:0.51 – 1.31 mm² (20 – 16 AWG)
    - 接触端子材料:黄铜
    - 接触端子镀层材料:镀锡
    - 连接器宽度:4.75 mm [0.187 in]
    - 连接器厚度:0.51 mm [0.02 in]
    - 绝缘直径范围:2.29 – 3.3 mm [0.09 – 0.13 in]
    - 插入力:正常
    - 工作温度范围:-40°C至110°C [-40°F至230°F]
    - 行业标准:符合CSA和UL标准
    - 包装:每包20000个,采用条带/卷装方式

    产品特点和优势


    这款42617-2快速断开式连接器插座拥有诸多显著特点:
    - 高可靠性:通过精确的黄铜材料及镀锡工艺,确保了长时间的电气性能稳定性。
    - 高效连接:适配不同尺寸的电线,方便安装与拆卸。
    - 广泛的适用性:适用于多个行业的各类设备和系统。
    - 环境适应性强:能够在极端温度条件下稳定运行,满足恶劣环境下的需求。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于工业自动化控制设备、汽车电子系统、通信基础设施等场合,如自动控制系统中的信号传输、汽车内部布线、通信基站的电源分配系统等。
    使用建议
    - 在安装过程中,需确保电线绝缘层已正确剥离并插入至指定深度,以保证良好的电气连接。
    - 定期检查连接器的工作状态,特别是在高温、潮湿或振动环境中使用时更应加强检查。
    - 若发现连接松动或接触不良现象,应及时更换连接器或重新安装,避免因接触不良导致系统故障。

    兼容性和支持


    该款连接器可与其他同系列的快速断开式连接器配合使用,以实现不同功能模块之间的互连。TE Connectivity提供全面的技术支持和售后服务,用户可以通过拨打电话+1 800 522 6752获得详细的技术咨询和故障排除指导。

    常见问题与解决方案


    - 问题:接触电阻过大
    - 解决办法:检查电线是否正确插入,确认电线绝缘层已完全剥离,必要时重新安装连接器。

    - 问题:连接器在高温环境下性能下降
    - 解决办法:在设计系统时考虑散热措施,选择合适的散热方案,确保连接器在工作温度范围内稳定运行。

    - 问题:接触面出现氧化
    - 解决办法:定期清洁连接器接触面,使用适当的清洁剂去除氧化物,恢复良好接触。

    总结和推荐


    综上所述,42617-2快断式连接器插座以其优异的电气性能、稳定的机械特性和广泛的适用性,在众多行业中有着良好的应用前景。其可靠性和耐用性得到了验证,能够为用户提供满意的使用体验。因此,推荐在需要频繁插拔操作的应用场合中使用此款连接器。同时,TE Connectivity的优质服务和支持也是用户值得信赖的重要保障。

42617-2参数

参数
长*宽*高 14.85mm(长度)*5.58mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

42617-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42617-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42617-2 42617-2数据手册

42617-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20000+ ¥ 0.1756
40000+ ¥ 0.1719
80000+ ¥ 0.1667
库存: 20000
起订量: 20000 增量: 20000
交货地:
最小起订量为:20000
合计: ¥ 3512
