163081-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact PIN 16 Size Crimp ST Cable Mount 16-18AWG T/R
供应商型号: 163081-1
供应商: 国内现货
标准整包数: 5
TE CONNECTIVITY 多用途触头 163081-1

163081-1概述

    电子元器件产品技术手册

    1. 产品简介

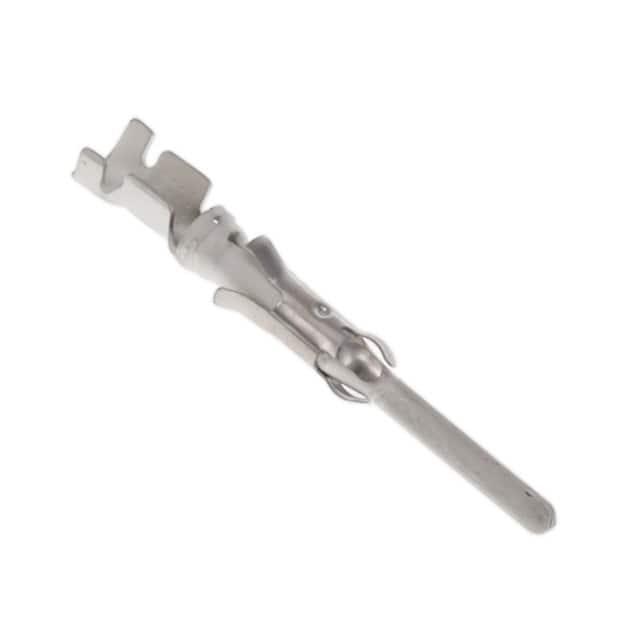

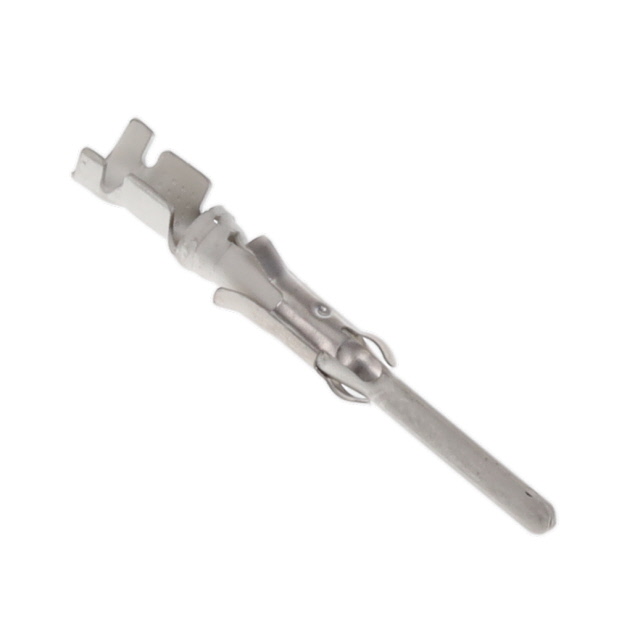

    本产品为尺寸为16号的接线柱连接器触点(Pin Contact),采用镀锡工艺,适合18至16 AWG(0.75至1.5 mm²)的导线。该产品属于TE Connectivity(TE)的AMP Type III+系列,主要用于电力传输和信号传输。其广泛应用于各种电力系统、工业自动化设备、交通工具及家用电器等领域。

    2. 技术参数


    - 接触尺寸:16号
    - 接触材料:黄铜
    - 额定电流:13 A
    - 导线绝缘支持:带有
    - 电线绝缘直径范围:2至2.5 mm(0.078至0.098英寸)
    - 适用电线尺寸:0.75至1.5 mm²
    - 操作温度范围:-55至90°C(-67至194°F)
    - 焊接工艺能力:不适用
    - RoHS合规:符合
    - REACH合规:不包含SVHC

    3. 产品特点和优势


    - 镀锡工艺:提高导电性能和抗腐蚀性。
    - 坚固耐用:接触面积大,额定电流高,适用于严苛的工作环境。
    - 易于安装:提供多种配套工具,方便用户进行装配。
    - 环保材料:低卤素含量,对环境友好。
    - 兼容性强:适用于多种标准电线和电缆。

    4. 应用案例和使用建议


    - 电力传输:用于电动汽车的电池管理系统,确保稳定供电。
    - 信号传输:在工业自动化设备中,用于信号接口的可靠连接。
    - 使用建议:
    - 在安装前检查导线绝缘层的直径是否在规定的范围内。
    - 使用专用的压接工具进行压接,确保连接牢固。
    - 定期检查连接处的稳定性,确保长期使用安全可靠。

    5. 兼容性和支持


    - 兼容性:此接线柱触点可与TE其他系列产品和通用标准电线和电缆兼容。
    - 支持和服务:如有需要,可通过电话(+1 800 522 6752)联系TE官方客服获取更多支持和服务。

    6. 常见问题与解决方案


    - 问题:导线压接不牢,造成接触不良。
    - 解决方案:确保使用正确的压接工具,并按照说明书进行操作。定期检查压接效果,如有必要可重新压接。
    - 问题:工作温度超出规定范围。
    - 解决方案:请在指定的操作温度范围内使用,避免高温或低温环境对产品的损坏。

    7. 总结和推荐


    综上所述,这款16号尺寸的接线柱触点具有出色的导电性能和机械强度,适用于各种电力和信号传输场合。其环保设计和广泛的兼容性使其成为众多应用的理想选择。强烈推荐用户在选择同类产品时考虑这款触点,以获得更高的可靠性和更长的使用寿命。

163081-1参数

参数
长*宽*高 27.6mm(长度)*3.7mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,卷带包装

163081-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

163081-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 163081-1 163081-1数据手册

163081-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
