3-2176397-1

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 18Ω ±1% 2W ±100ppm/℃ 2010
供应商型号: Q-3-2176397-1
供应商: 期货订购
标准整包数: 4000

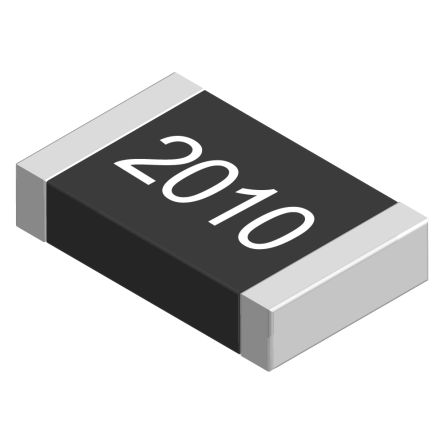

TE CONNECTIVITY 贴片电阻 3-2176397-1

3-2176397-1概述

    # SMD High Power Resistors: A Comprehensive Overview

    1. 产品简介


    基本介绍
    TE Connectivity 新推出的3502系列厚膜高功率电阻是3522系列的姐妹产品,适用于自动化大规模生产和广泛的应用场景。此款电阻具有表面贴装(SMD)设计,能够在2010封装尺寸下承受高达2W的功率,并且可以在商业频率和波形下持续运行。此外,这些电阻由7英寸卷盘提供,每盘2000个部件,方便批量供应。
    主要功能
    - 高功率处理能力:在70°C环境下,2010封装尺寸下的功率等级可达2W。
    - 适合自动装配:专门设计用于自动装配,确保高效生产。
    - 广泛的阻值范围:电阻值从1Ω到10MΩ,适用于多种应用场景。
    - 高可靠性:经过严格的电气特性和温度测试,确保长期稳定工作。
    应用领域
    - 工业控制:如电机控制、电源管理等。
    - 汽车电子:如引擎管理系统、照明系统等。
    - 消费电子产品:如电视、计算机等。

    2. 技术参数


    电气特性
    | 参数 | 规格 |

    | 功率等级(70°C) | 2W |
    | 阻值范围 | 1Ω ~ 10MΩ |
    | 阻值公差 | ±1%, ±5% |
    | 温度系数 | 1Ω ~ 10Ω:±200PPM/℃
    10Ω ~ 10MΩ:±100PPM/℃ |
    | 最大工作电压 | 200V |
    | 过载电压 | 500V |
    工作环境
    - 操作温度范围:-55°C ~ 155°C
    - 环境条件:化学无尘空气存储,相对湿度60%RH±10%

    3. 产品特点和优势


    独特功能
    - 高功率密度:在紧凑的2010封装内提供2W的功率等级。
    - 良好的温控性:具备低温度系数,适合极端环境下的稳定工作。
    - 可靠的电性能:通过了多项严格测试,包括温度循环、短时过载、湿度等。
    市场竞争力
    - 卓越的电气稳定性:低阻值变化率确保长期稳定性。
    - 高可靠性:严格的工艺控制和多阶段质量检测保证了产品的可靠性和耐用性。

    4. 应用案例和使用建议


    实际使用场景
    - 汽车电子:引擎控制单元中的温度传感器需要高精度和稳定性的电阻。3502系列电阻可以承受高温和震动,提供精确的测量结果。
    - 工业控制:在电机控制系统中,这种电阻能够提供稳定的电流调节,确保系统的正常运行。
    使用建议
    - 安装注意事项:确保安装过程中没有过度的机械应力,避免损坏电阻。
    - 散热管理:在高功率应用中,需注意合理的散热设计以避免过热。
    - 使用环境中:存储和使用时,避免腐蚀性气体和直接阳光照射。

    5. 兼容性和支持


    - 兼容性:适用于多种电路板设计,特别是铜箔厚度为2oz的外层和4oz的内层。
    - 技术支持:TE Connectivity 提供全面的技术支持,可通过官网(www.te.com/help)进行咨询。

    6. 常见问题与解决方案


    常见问题
    - 阻值漂移:可能由于温度变化引起。
    - 过热损坏:长期高负载可能导致电阻过热。
    - 机械损坏:不当安装可能导致电阻损坏。
    解决方案
    - 温度控制:通过合理的设计和散热管理来减少温度对电阻的影响。
    - 安装检查:确保正确安装并避免机械应力,必要时进行重新焊接。

    7. 总结和推荐


    综合评估
    - 优点:
    - 高功率处理能力
    - 良好的温度适应性
    - 稳定可靠的电气性能
    推荐使用
    综上所述,3502系列SMD高功率电阻因其出色的电气性能、稳定性以及广泛应用的潜力,非常值得推荐。适用于需要高功率处理能力和良好温度适应性的各种应用场景。

3-2176397-1参数

参数
电阻值 18Ω
精度 ±1%
额定功率 2W
温度系数 ±100ppm/℃
通用封装 2010
应用等级 工业级

3-2176397-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2176397-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3-2176397-1 3-2176397-1数据手册

3-2176397-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.2775 ¥ 2.2755
40000+ $ 0.2625 ¥ 2.1525
80000+ $ 0.2475 ¥ 2.0295
200000+ $ 0.2338 ¥ 1.9168
400000+ $ 0.2188 ¥ 1.7938
库存: 400000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 9102
