2301997-5

厂牌: TE CONNECTIVITY

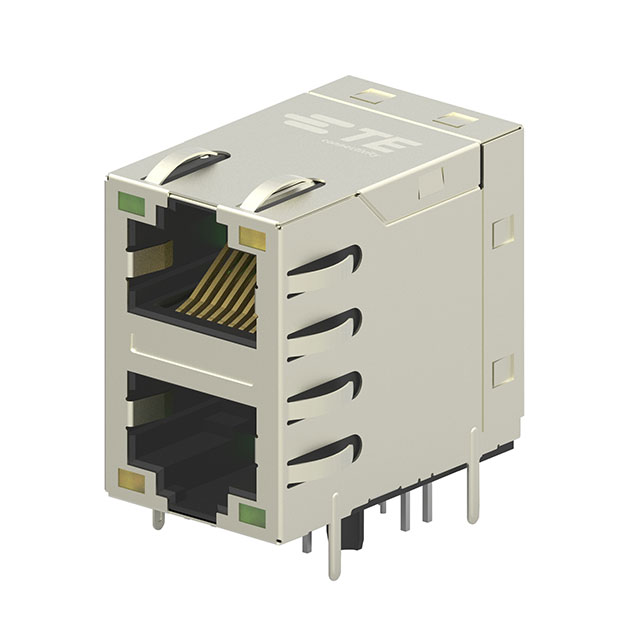

产品描述: Conn RJ-45 RCP 16 POS 1.27mm Solder RA Thru-Hole 20 Terminal 2 Port Cat 5 Tray
供应商型号: 3793263
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 磁性插孔 2301997-5

2301997-5概述

    工业用RJ45接口模块带集成磁环技术手册

    1. 产品简介


    工业用RJ45接口模块带集成磁环是一种高度集成的以太网连接解决方案,适用于所有工业应用。这类产品主要集成了磁环功能,提供了从电缆到物理层的完整连接路径。它们广泛应用于工业计算机、交换机、路由器及无线接入点等领域。此外,这些模块还能支持10/100Base-T以太网和1Gbps传输速率,是实现工业自动化和控制网络的理想选择。

    2. 技术参数


    - 电气特性:
    - 传输速度:10/100Base-T以太网,1Gbps
    - 绝缘耐压:2250V DC
    - 支持电压或电流模式应用
    - 机械特性:
    - 温度范围:-40°C 至 +85°C
    - 最小插拔次数:750次
    - 材料特性:
    - 镀金厚度:0.76µm(30µinch)金镀层,覆盖1.27µm(50µinch)镍镀层
    - 材料符合UL 94 V-0标准
    - 能承受260°C回流焊接
    - 采用高分子级液晶聚合物(LCP)材料
    - 标准与规范:
    - IEC 60603-7-51(1Gbps)
    - IEC 60603-7-5(10/100Mbps)
    - 产品规范:108-94552
    - 应用规范:114-94447

    3. 产品特点和优势


    - 延长工作温度范围:可在极端环境下正常工作,满足-40°C至+85°C的工作温度要求
    - 长寿命:设计寿命至少为10年
    - 260°C回流焊接能力:适用于工业装配/焊接工艺
    - 镀金层加厚:0.76µm(30µinch)金镀层,提高抗腐蚀性,减少设备过长时间内因电气问题导致的故障
    - 优越的电磁干扰(EMI)和信号完整性:确保稳定的网络连接
    - 支持多种PHY芯片:同时支持电流和电压模式PHY芯片

    4. 应用案例和使用建议


    这些模块适用于各种工业应用,如工业计算机、交换机、路由器和无线接入点等。在具体应用中,可以选择适合特定需求的产品型号,如根据接口方向(直向/侧向)、端口数量(单口/双口)以及是否需要LED指示灯等功能进行选择。建议在安装时注意正确的接口方向和焊接温度设置,以保证最佳的连接性能和可靠性。

    5. 兼容性和支持


    这些工业用RJ45接口模块支持多种工业设备和网络设备的连接。TE Connectivity公司提供全面的技术支持和售后服务,确保用户在使用过程中遇到任何问题时能够及时获得帮助。同时,产品符合RoHS环保标准,适用于全球范围内的各类工业应用。

    6. 常见问题与解决方案


    - 问题:模块无法正确连接设备
    - 解决方案:检查接口是否正确插入,确认接口方向和PIN脚位置是否匹配
    - 问题:焊接后出现虚焊现象
    - 解决方案:确保回流焊接工艺符合260°C的要求,适当调整焊接参数
    - 问题:信号传输不稳定
    - 解决方案:检查是否有电磁干扰,并尝试增加屏蔽措施

    7. 总结和推荐


    总的来说,工业用RJ45接口模块带集成磁环具有广泛的适用范围和卓越的性能。其具备的长期稳定性、高可靠性和优秀的抗干扰性能使其成为工业自动化和控制网络中的理想选择。对于寻求高性能、稳定连接解决方案的客户而言,强烈推荐使用这款产品。

2301997-5参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2301997-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。
