3-2176378-0

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 22.1Ω ±0.1% 200mW ±10ppm/℃ 0805
供应商型号: 1873195
供应商: 海外现货
标准整包数: 25

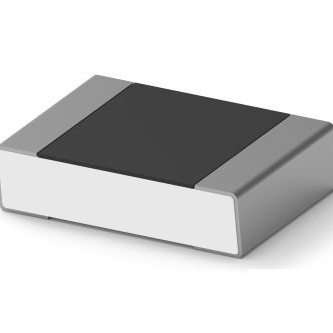

TE CONNECTIVITY 贴片电阻 3-2176378-0

3-2176378-0概述


    产品简介


    TE Connectivity推出了一款新型汽车级薄膜精密贴片电阻器——RQ73系列。这一系列电阻器是其畅销产品RN73系列的姊妹产品,采用高纯度原材料制造,并经过激光精确调校以确保精度。这些电阻器不仅适用于汽车领域,还广泛应用于医疗设备、测量仪器和工业应用等领域。

    技术参数


    电气特性
    | 尺寸 | 0402 | 0603 | 0805 | 1206 |

    | 电阻范围 | 40R ~ 35K | 40R ~ 130K | 10R ~ 350K | 10R ~ 1M0 |
    | 电阻精度 | ±0.1% | ±0.1% | ±0.1% | ±0.1% |
    | 温度系数 (TCR) | ±10PPM/°C | ±10PPM/°C | ±10PPM/°C | ±10PPM/°C |
    | 最大耗散功率 (Tamb=85°C) | 0.0625W | 0.15W | 0.2W | 0.4W |
    | 额定电压 (DC或RMS) | 50V | 75V | 100V | 200V |
    | 过载电压 (DC或RMS) | 100V | 150V | 200V | 400V |
    | 工作温度范围 | -55 ~ 155°C |

    产品特点和优势


    - 高精度和稳定性能:电阻器具有±0.1%的高精度和稳定的温度系数(±10PPM/°C)。
    - 硫化物防护:通过ASTM B809-95标准的湿热蒸汽测试,证明对硫化物具有抗腐蚀能力。
    - AEC-Q200认证:符合AEC-Q200认证标准,确保在极端环境下的可靠性。
    - 环保材料:无铅设计,符合RoHS标准,适合环保要求高的应用场合。

    应用案例和使用建议


    应用案例
    RQ73系列电阻器被广泛应用于多种领域,例如:
    - 汽车领域:作为车内的控制电路中关键组件,确保车辆系统的稳定运行。
    - 医疗设备:在医疗成像设备和其他精密医疗仪器中,提供准确的电流控制。
    - 工业控制:用于各种工业控制系统中的电流控制和保护电路。
    使用建议
    - 安装位置选择:避免暴露在极端环境条件下,如高温、高湿度、腐蚀性气体等。
    - 安装方法:由于其小尺寸和矩形形状,适合自动放置系统。可以在陶瓷基板和PCB上进行贴装。

    兼容性和支持


    RQ73系列电阻器具有良好的兼容性,可以与其他TE Connectivity或其他品牌的电子产品配合使用。此外,TE Connectivity提供了丰富的技术支持和售后服务,包括电话、电子邮件和在线聊天支持,帮助用户解决各种技术问题。

    常见问题与解决方案


    1. 问题:电阻器安装后出现接触不良现象。
    - 解决办法:检查安装工艺是否正确,确保焊接质量和电气连接良好。
    2. 问题:长时间使用后电阻值发生变化。
    - 解决办法:在设计时考虑长期工作条件下的负载寿命测试,并定期进行维护和检测。

    总结和推荐


    综上所述,RQ73系列电阻器具备出色的精度、稳定性和耐久性,特别适用于汽车、医疗、工业等领域。其AEC-Q200认证和优良的抗腐蚀能力使其在恶劣环境下也能可靠工作。强烈推荐这一系列电阻器给需要高性能和高可靠性的应用场合。如果您需要更多技术支持或订购相关信息,请访问官网:www.te.com/help。

3-2176378-0参数

参数
电阻值 22.1Ω
精度 ±0.1%
额定功率 200mW
温度系数 ±10ppm/℃
通用封装 0805
应用等级 汽车级

3-2176378-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2176378-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 3-2176378-0 3-2176378-0数据手册

3-2176378-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
