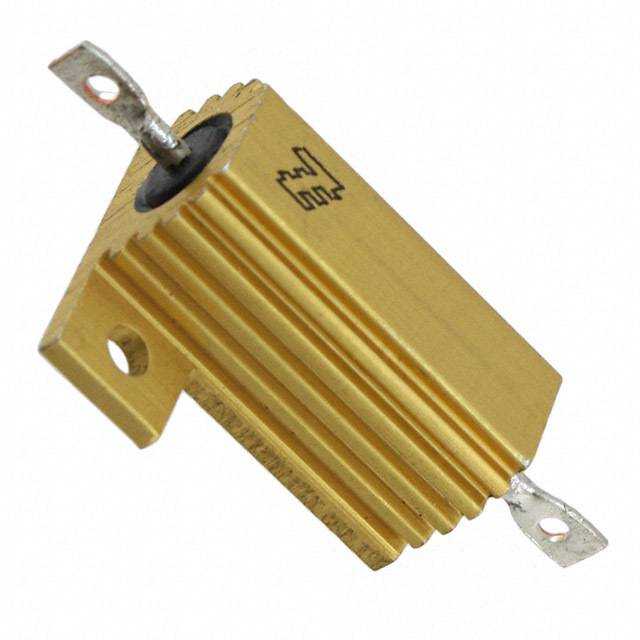

1625971-9

产品分类: 其它固定电阻
厂牌: TE CONNECTIVITY
产品描述: ±5% ±50ppm/℃ 15Ω 25W 法兰安装 51.8mm(长度)*15mm(高度)
供应商型号: 1625971-9
供应商: Master
标准整包数: 10
TE CONNECTIVITY 其它固定电阻 1625971-9

1625971-9概述

    电子元器件产品技术手册:铝壳功率电阻HS系列

    1. 产品简介


    本技术手册介绍了TE Connectivity生产的铝壳功率电阻HS系列,适用于各种工业应用。HS系列提供5瓦至300瓦的功率等级,拥有卓越的稳定性和可靠性,适用于电力供应、发电和牵引行业等领域。此外,该系列还提供了定制化设计选项,以满足特定需求。

    2. 技术参数


    - 额定功率
    - HSA: 5W 至 75W
    - HSC: 100W 至 300W
    - 温度下的功耗
    - HSA5至HSA50,标准散热器: 10W至50W
    - HSA50无散热器: 5.5W
    - HSC75至HSC300,标准散热器: 75W至300W
    - HSC300无散热器: 75W
    - 热阻抗
    - 标准散热器面积: 41500 mm²至578000 mm²
    - 电气参数
    - 最大工作电压: 1400V至2500V
    - 额定电阻: R01至R05
    - 绝缘电阻: 干燥状态≥10,000MΩ,湿度测试后≥1000MΩ
    - 脉冲能量: 400J至2000J
    - 长期稳定性
    - 在规定条件下的最大电阻变化率为2%至3%


    3. 产品特点和优势


    HS系列具有以下显著优势:
    - 高可靠性:经过超过50年的设计和制造经验验证,可靠性能极佳。
    - 广泛应用范围:从5W到300W的不同功率等级,适应多种应用场景。
    - 定制化设计:提供多种接线方式、端接方式和安装方式,以满足不同应用需求。
    - 低电阻、低电感、高电压版本:为客户提供更多选择。
    - 卓越的热管理:通过铝壳将热量迅速散发,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 制动电阻:在电动汽车和其他动力设备中用于能量吸收和保护。
    - 平衡电阻:用于电力系统中平衡负载。
    - 电容充电和放电:在储能系统中用于快速充放电。
    - 过压保护(Crowbar):防止电路过载。
    - 滤波器:用于消除交流电中的高频噪声。
    - 电机:一般用途中的电气机械装置。
    使用建议:在使用时需要确保散热器正确安装并符合规范,对于高功率型号(如HSC200、HSC250和HSC300),应使用专门的导热硅脂以提高热传导效率。同时,根据手册中的图表合理选择使用功率和过载条件。

    5. 兼容性和支持


    HS系列铝壳功率电阻可与其他标准电子元件和设备配合使用。TE Connectivity提供了全面的技术支持和服务,包括定制设计、技术咨询、以及针对特殊应用的解决方案。

    6. 常见问题与解决方案


    - 问题: 长期使用后电阻值变化较大。
    - 解决方法: 按照手册建议进行降额使用,并定期进行校准检查。
    - 问题: 工作过程中温度过高。
    - 解决方法: 确保散热器正确安装且保持清洁,并考虑使用额外的冷却措施。
    - 问题: 脉冲能量过高导致损坏。
    - 解决方法: 使用手册提供的脉冲耐受曲线来选择合适的产品型号。

    7. 总结和推荐


    TE Connectivity HS系列铝壳功率电阻以其卓越的稳定性和广泛的应用范围成为市场上最具竞争力的产品之一。通过定制化设计和服务,HS系列能够完美适配不同的应用场景。我们强烈推荐使用此系列电阻以提升系统的稳定性和可靠性。

1625971-9参数

参数
引脚数量 -
电阻值 15Ω
温度系数 ±50ppm/℃
精度 ±5%
额定功率 25W
电阻个数 -
长*宽*高 51.8mm(长度)*15mm(高度)
安装方式 法兰安装

1625971-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1625971-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其它固定电阻 TE CONNECTIVITY 1625971-9 1625971-9数据手册

1625971-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
