5-747917-2

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 D-Sub连接器, Amplimite HD-20系列, 母座, DB37针, 面板安装, 直角主体
供应商型号: 14M-5-747917-2
供应商: 云汉优选
标准整包数: 1

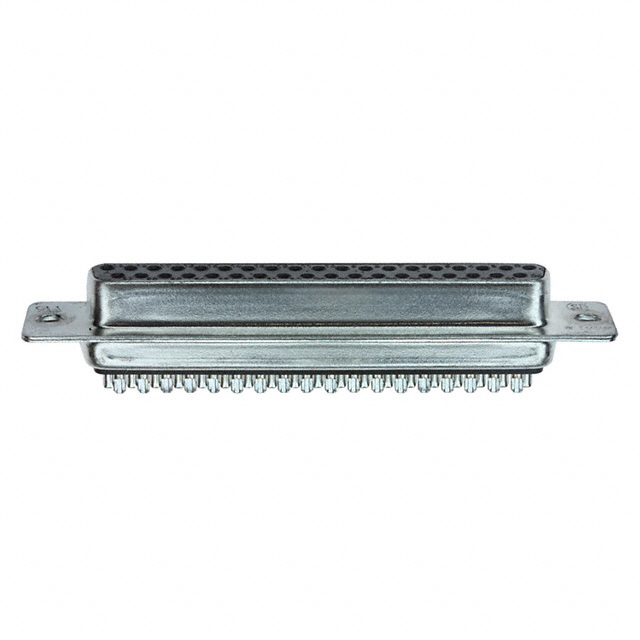

TE CONNECTIVITY D-Sub 连接器 5-747917-2

5-747917-2概述

    AMPLIMITE Cable Connectors and Shielding Hardware Kits

    产品简介


    AMPLIMITE Cable Connectors and Shielding Hardware Kits 是一种广泛应用于工业和消费电子产品中的连接器套件。这些连接器能够提供低功耗和高性能的解决方案,适用于多种应用场景,包括工业机械、医疗设备、计算机及外围设备、存储阵列和通信系统等。该系列产品通过使用高可靠性的组件和多种接触方式,满足不同行业的需求。

    技术参数


    - 尺寸和孔位数: 不同型号的产品具有不同的尺寸(D、E、F)和孔位数,能够适应不同规格的电缆外径范围(0.165至0.562英寸),并支持最大内电缆束直径(0.350至0.572英寸)。
    - 材质和电镀: 连接器外壳采用钢铁材料,并可选择锌或锡镀层。插头接受20号DF针状接触器,而插座则接受20号DF座状接触器。插头和插座的接触部分采用磷青铜材料,镀金或镀镍处理。
    - 电气特性: 支持电缆直径范围为0.165至0.562英寸,最大内电缆束直径为0.350至0.572英寸。所有部件均符合RoHS标准。

    产品特点和优势


    1. 成本效益: AMPLIMITE Cable Connectors提供了军用级别的低成本商业版本,能够有效降低成本。
    2. 多样化配置: 可选配屏蔽硬件和屏蔽外壳套件,支持锡或锌镀层壳体,带或不带接地凹槽。
    3. 兼容性: 该系列连接器可以与任何20号或22号D-subminiature尺寸的连接器互换使用。
    4. 高性能组件: 使用磷青铜材料的接触器,确保了出色的电气性能和长久的使用寿命。

    应用案例和使用建议


    - 医疗设备: 在医疗仪器中,AMPIIMITE连接器能够提供稳定可靠的信号传输,确保患者安全。
    - 工业通信: 在工业通信环境中,该连接器可用于高速数据传输,确保生产线的高效运行。
    - 建议: 在使用过程中,应定期检查连接器是否松动,以确保良好的电气接触。对于高振动环境下的应用,建议使用屏蔽硬件以减少电磁干扰。

    兼容性和支持


    - 兼容性: AMPLIMITE连接器能够与大多数20号或22号D-subminiature连接器兼容,确保广泛的适用性。
    - 厂商支持: TE Connectivity提供了详尽的技术文档和支持服务,确保用户能够获得最佳的应用体验。如果需要技术支持,可通过TE Technical Support Center获取帮助。

    常见问题与解决方案


    - 问题: 插头和插座无法正确连接。
    - 解决方案: 检查接触器是否有损坏或弯曲,确保它们正确安装。如果接触器出现磨损或损坏,应更换新的接触器。
    - 问题: 连接器内部信号传输不稳定。
    - 解决方案: 确保连接器安装牢固,清洁接触表面,并检查电缆的绝缘层是否破损。

    总结和推荐


    AMPLIMITE Cable Connectors and Shielding Hardware Kits 是一款设计精良、应用广泛的连接器套件。其多功能性、可靠性以及广泛的应用领域使其成为众多行业的理想选择。无论是用于医疗设备、工业机械还是计算机系统,AMPLIMITE都能提供稳定可靠的连接解决方案。因此,我强烈推荐使用这款连接器套件。
    总的来说,AMPLIMITE Cable Connectors and Shielding Hardware Kits 在技术参数、应用灵活性和市场竞争力方面表现出色,值得在各种工业和消费电子项目中推广使用。

5-747917-2参数

参数
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 37pin
长*宽*高 69.4mm*12.5mm*14.9mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5-747917-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-747917-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5-747917-2 5-747917-2数据手册

5-747917-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.7317
10+ ¥ 27.54
30+ ¥ 24.1814
100+ ¥ 23.5098
300+ ¥ 22.6098
1000+ ¥ 21.9512
库存: 102
起订量: 1 增量: 40
交货地:
最小起订量为:1
合计: ¥ 30.73
