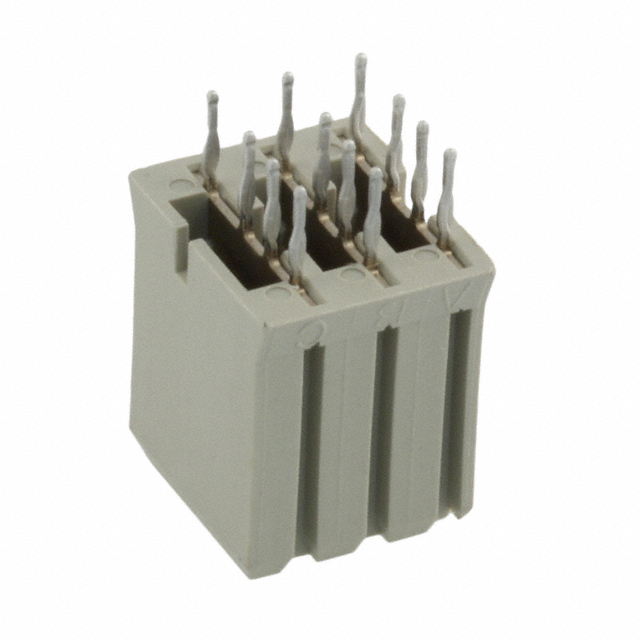

5-5223955-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3p排母 板对板, Z-PACK HM系列, 直角, 通孔安装
供应商型号: N-5-5223955-2
供应商: 云汉优选
标准整包数: 60
TE CONNECTIVITY 背板连接器 - 专用 5-5223955-2

5-5223955-2概述

    Z-PACK 2mm HM 矩形电源连接器产品技术手册

    1. 产品简介


    Z-PACK 2mm HM 是一种矩形电源连接器,用于板对板的应用场景。其基本特性包括:
    - 产品类型:连接器组件(连接器装配)
    - 主要功能:电源传输和信号传递
    - 应用领域:广泛应用于电子设备内部的电力传输和信号连接,尤其适用于高电流应用场合。

    2. 技术参数


    | 参数 | 值 |

    | 中心线间距 | 3 mm [0.118 in] |
    | 位置数量 | 3 |
    | 连接系统 | 板对板 |
    | 接收器类型 | 母端 |
    | 终端材料 | 铜合金 |
    | 接触面积电镀材料 | 金、金镀层过钯镍 |
    | 接触面电镀厚度 | 0.76 µm [30 µin] |
    | 接触电阻 | ≤ 1 mΩ |
    | 工作电压 | 250 VDC |
    | 最大电流额定值 | 16 A |
    | 操作温度范围 | -55°C 到 125°C [-67°F 到 257°F] |
    | 环境适应性 | 符合UL 94V-0标准 |

    3. 产品特点和优势


    - 高可靠性:接触面积采用金和金镀层过钯镍材料,确保低接触电阻和高耐腐蚀性。
    - 高效散热:接触面积电镀厚度适中,有助于高效散热。
    - 安全认证:符合UL 94V-0标准,确保在高温环境下具有良好的阻燃性能。
    - 多种安装方式:提供垂直安装,易于集成到各种电路板设计中。

    4. 应用案例和使用建议


    - 应用场景:此连接器可应用于服务器、通讯设备、工业控制等领域,特别是需要高电流传输的应用。
    - 使用建议:建议在使用前仔细检查连接器与电路板的垂直安装方向,确保正确的焊接方法,如压接孔式焊接。
    - 优化方案:对于大电流应用场景,可以考虑增加散热措施,如使用散热片或者加大空气流通量。

    5. 兼容性和支持


    - 兼容性:该连接器与系列中的其他零件(例如,TE Part # 5646956-7, UPM EXPANDED PIN ASSY)相兼容,方便组装和扩展。
    - 支持和维护:如有任何问题,可拨打支持电话+1 800 522 6752获取帮助。此外,制造商提供了丰富的文档资源和技术支持,包括应用规范、材料合规证明等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常工作 | 检查焊接点是否良好,是否有虚焊 |
    | 高温下性能下降 | 增加散热措施,如使用散热片 |
    | 插拔力过大 | 检查插针和插座是否匹配 |

    7. 总结和推荐


    综上所述,Z-PACK 2mm HM 矩形电源连接器凭借其高可靠性、高效散热和广泛的适用性,成为板对板连接应用的理想选择。特别适合于高电流应用场景。强烈推荐使用此连接器以满足各类电子设备的设计需求。
    如果您有任何疑问或需要进一步的支持,请随时联系技术支持部门。
