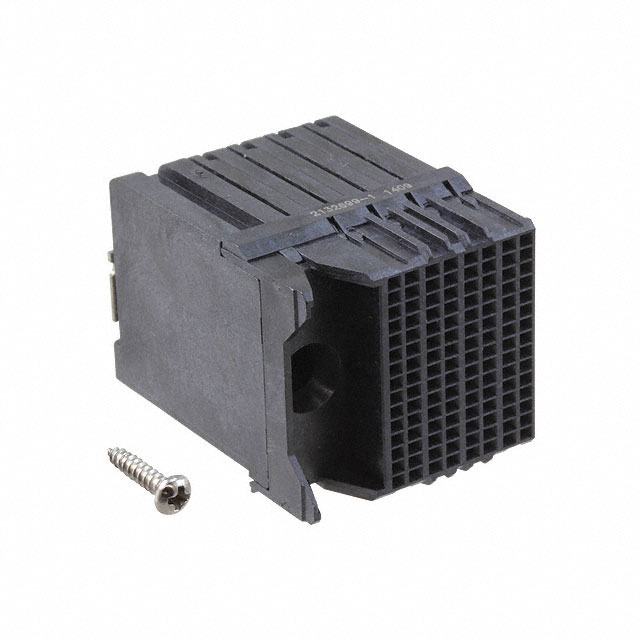

2132699-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Daughter Card RCP 120 POS Press Fit RA Thru-Hole Tube
供应商型号: Q-2132699-1
供应商: 期货订购
标准整包数: 84
TE CONNECTIVITY 背板连接器 - 专用 2132699-1

2132699-1概述

    产品技术手册:信号模块

    产品简介


    本文档介绍了一款用于背板连接的应用程序中使用的信号模块(Part Number: 2132699)。这种信号模块主要用于计算机、通信设备以及其他需要高密度连接的应用场合。它具备高性能、高可靠性等特点,能够确保系统在各种复杂环境下稳定运行。

    技术参数


    以下是该信号模块的主要技术参数:
    | 参数项 | 规格 |

    | 尾部长度 | 1.2 mm |
    | 板厚度 | ≥1.0 mm |
    | 最大尺寸 | 20.85 mm × 21.4 mm |
    | 端子材料 | 高性能铜合金 |
    | 表面处理 | 接触区域选择性金(30µ") |
    | 接触尾部表面处理 | 选择性锡,整体镍 |
    | 孔规格 | 未镀孔直径2.45 mm ± 0.04 mm
    镀通孔直径1.20 mm ± 0.05 mm |
    | 孔间距 | 0.547 in (13.90 mm) |
    | 引脚数量 | 120对 |
    | 引脚间距 | 0.46 mm |

    产品特点和优势


    - 高性能铜合金端子:确保长期可靠性和良好的电接触。
    - 30µ" 选择性金处理:提高信号传输效率并增强抗腐蚀能力。
    - 120对引脚设计:满足高密度连接需求,支持高速数据传输。
    - 紧凑设计:适用于空间受限的应用场合。

    应用案例和使用建议


    该信号模块常用于高速数据传输系统中。以下是一些典型应用案例及使用建议:
    - 服务器和存储设备:这些设备通常需要多个高速信号通道以支持大量数据流。该信号模块可以在这种情况下提供高效的信号传输性能。

    - 工业自动化系统:在这些系统中,信号模块可以实现远程监控和控制功能,确保系统的稳定性与可靠性。
    使用建议:
    - 在安装过程中,确保引脚和插孔正确对齐,避免任何物理损伤。
    - 定期检查连接点是否有氧化或腐蚀迹象,必要时更换模块。
    - 使用专用工具进行操作,以减少静电损坏的风险。

    兼容性和支持


    - 兼容性:该信号模块可以与其他同系列或指定类型的背板和母板配套使用。具体兼容性请参考相关产品手册。
    - 技术支持:TE Connectivity 提供全面的技术支持,包括安装指南、故障排查和维修服务。

    常见问题与解决方案


    1. 连接松动:
    - 检查插针和插座是否对齐。
    - 确认所有螺丝均已紧固。

    2. 信号传输不良:
    - 检查是否存在氧化或污染。
    - 清洁或更换受影响的部件。

    3. 电气故障:
    - 检查电源供应和接地情况。
    - 确认电缆和连接线未损坏。

    总结和推荐


    总的来说,这款信号模块凭借其高性能、高可靠性和高密度连接的特点,在各种高要求应用场合中表现出色。无论是服务器、存储设备还是工业自动化系统,该产品都能提供出色的性能和稳定性。我们强烈推荐在上述应用场景中使用该产品。

2132699-1参数

参数
长*宽*高 32.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

2132699-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2132699-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2132699-1 2132699-1数据手册

2132699-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
