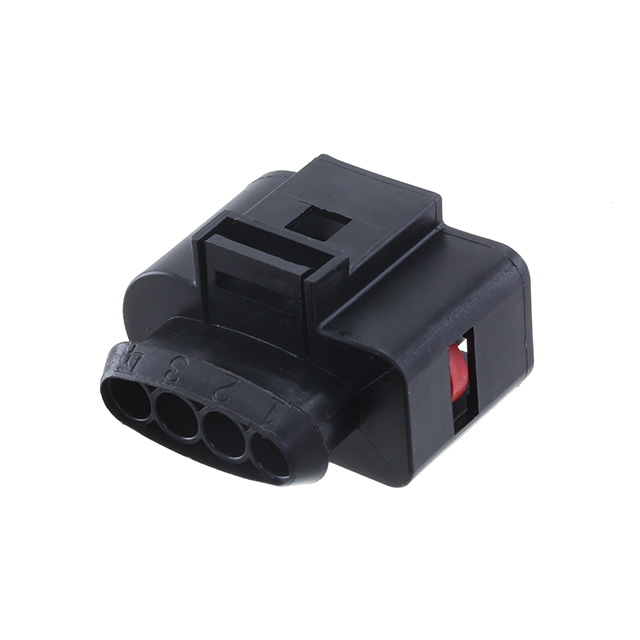

638245-2

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 定时器连接器壳体提供从电源到高位数 PCB 连接等多种孔选项。此类连接器使用定时器端子,且提供端子和母端护套。
供应商型号: 638245-2
供应商: Master
标准整包数: 10
TE CONNECTIVITY 汽车连接器 638245-2

638245-2概述

    电子元器件产品技术手册:JUNIOR POWER TIMER 连接器外壳

    1. 产品简介


    本产品为JUNIOR POWER TIMER连接器外壳,型号为638245-2。它主要用于汽车及其他工业应用中,提供稳定的电线对接功能。连接器外壳采用矩形设计,用于连接四条电线(4 position),中心线间距为6毫米(0.236英寸),具有密封功能,颜色为黑色。此连接器适用于电线到电线的直接连接,具备初级锁止功能,能够有效保证电路的安全性和可靠性。

    2. 技术参数


    - 产品类型:Housing for Female Terminals, Wire-to-Wire
    - 中心线间距:6 mm [0.236 in]
    - 接触类型:插座型(Receptacle)
    - 接触尺寸:2.8 mm
    - 接触数量:4
    - 安装方式:电缆安装(自由悬挂)
    - 锁定特性:终端锁止功能(Terminal Position Assurance)
    - 电缆出口角度:180°
    - 材料:PBT GF
    - 高度:33 mm [1.299 in]
    - 宽度:22.7 mm [0.893 in]
    - 长度:13.7 mm [0.539 in]
    - UL阻燃等级:UL 94HB
    - 包装方式:包装盒

    3. 产品特点和优势


    - 密封功能:通过防尘防水的设计,确保长期可靠运行。
    - 结构紧凑:小型化设计适合狭小空间内的应用。
    - 多层保护:多重锁止机制保障连接的稳定性。
    - 高耐热性:UL 94 HB阻燃等级保证高安全性能。
    - 易于识别:全黑设计便于识别与安装。

    4. 应用案例和使用建议


    - 应用案例:此连接器常用于汽车发动机舱内、仪表板控制单元、汽车照明系统等领域。例如,在汽车电源控制系统中,它可用于连接高压电池组和车载设备。
    - 使用建议:确保在连接前,对每个连接点进行彻底清洁,并检查锁止机构是否完好无损。此外,使用时要注意避免接触高温环境以防止材料老化。

    5. 兼容性和支持


    - 兼容性:可与其他同系列的JUNIOR POWER TIMER配件配套使用,如密封塞、电缆固定装置等。
    - 支持服务:对于产品使用过程中的任何疑问,可以联系厂商提供的技术支持电话:+1 800 522 6752。

    6. 常见问题与解决方案


    - Q: 如何确认连接器是否安装到位?
    - A: 检查终端锁止机构是否已正确锁定。如果听到“咔嚓”声,则表示已经完全就位。

    - Q: 连接器是否适用于高温环境?
    - A: 尽管材料具有一定的耐热性,但建议避免长时间暴露在高温环境中。若需应用于高温环境,建议咨询厂商或选择专门设计的高温版本。

    7. 总结和推荐


    综上所述,JUNIOR POWER TIMER连接器外壳以其紧凑的设计、优良的性能和广泛的应用范围,成为汽车及工业领域的理想选择。其密封功能、锁止机制和耐高温特性使其在各种恶劣环境下都能表现出色。因此,强烈推荐使用这款产品。如果您有任何进一步的技术问题或需求,可以随时联系厂商的技术支持团队获取帮助。

638245-2参数

参数
排数 1
间距 6
针脚数 4
长*宽*高 13.7mm*22.7mm*33mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

638245-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

638245-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY 638245-2 638245-2数据手册

638245-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
