61624-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 12-16AWG Brass 19.6mm T/R Automotive
供应商型号: N-61624-1
供应商: 云汉优选
标准整包数: 9000
TE CONNECTIVITY 端子 - 环形端子 61624-1

61624-1概述

    电子元器件产品技术手册:封闭式环形舌片端子

    产品简介

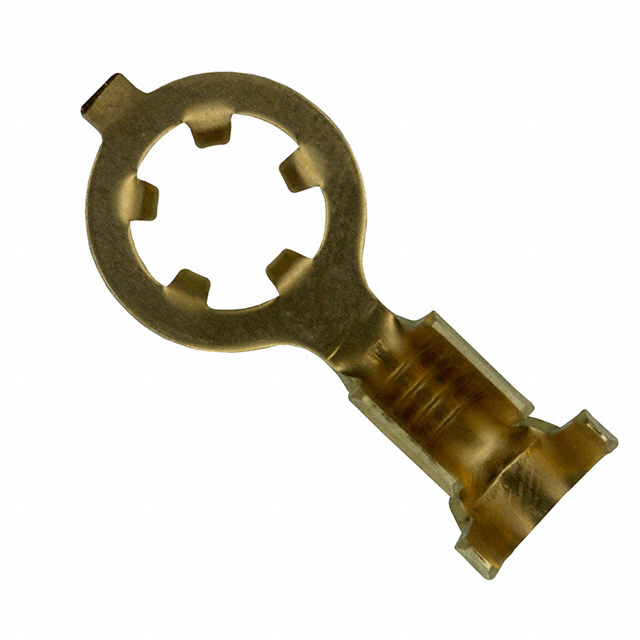

    本产品是一款封闭式环形舌片端子(Closed Ring Tongue Terminal),适用于16至12 AWG线径。该端子具备直径为#8或M4的安装螺钉,采用直式开口无电镀处理,适用于铜基绝缘材料。该产品广泛应用于汽车、工业自动化、家用电器等领域,为各种电气连接提供稳定可靠的解决方案。

    技术参数


    - 产品类型:封闭式环形舌片端子
    - 安装螺钉尺寸:#8 / M4
    - 线径范围:16 - 12 AWG
    - 安装螺钉直径:3.68 mm [0.145 in]
    - 环舌厚度:0.76 mm [0.03 in]
    - 产品长度:19.56 mm [0.77 in]
    - 内径尺寸:2.03 mm 和 3.93 mm [0.08 in 和 0.155 in]
    - 兼容绝缘层最大直径:4.32 mm [0.17 in]
    - 兼容绝缘层直径范围:3.3 - 4.32 mm [0.13 - 0.17 in]
    - 适用温度范围:-40°C 至 110°C [-40°F 至 230°F]

    产品特点和优势


    - 防旋转/接地设计:独特的结构设计能有效防止旋转,增强接地效果。
    - 高机械强度:选用黄铜作为接触基材,确保长期稳定性。
    - 环保认证:符合欧盟RoHS、ELV和REACH法规要求,不含有害物质。
    - 宽温范围:能够在极端环境下保持稳定工作,适应不同应用场景。

    应用案例和使用建议


    - 应用案例:这款封闭式环形舌片端子常用于汽车引擎控制单元(ECU)的接线、工业设备的控制板以及家用电器内部布线。
    - 使用建议:为了获得最佳效果,在安装时应确保绝缘层厚度在3.3至4.32 mm之间,同时注意保持适当的温度范围,避免高温导致材料老化。

    兼容性和支持


    - 兼容性:适用于直径为#8或M4的安装螺钉,且支持各类标准绝缘层材料。
    - 厂商支持:如有任何问题,可拨打技术支持电话 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - Q:如何判断是否安装正确?
    - A:检查环舌和安装螺钉是否紧密贴合,无松动现象。
    - Q:如何处理高温环境下的使用问题?
    - A:建议选择更大的绝缘层直径以确保足够的散热空间,避免过热。
    - Q:该产品是否需要定期维护?
    - A:在正常使用情况下无需特别维护,但在恶劣环境下应定期检查并清理灰尘。

    总结和推荐


    综上所述,该封闭式环形舌片端子凭借其独特的设计和卓越的性能,已成为市场上广受欢迎的选择之一。不仅具有优异的机械强度和耐久性,还能满足严格的环保标准,适用于多种严苛的应用环境。因此,我强烈推荐使用该产品,以确保系统的可靠性和稳定性。

61624-1参数

参数
长*宽*高 9.4mm(宽度)*640μm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

61624-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

61624-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 61624-1 61624-1数据手册

61624-1封装设计

查看详情并下载
Symbol
Footprint
