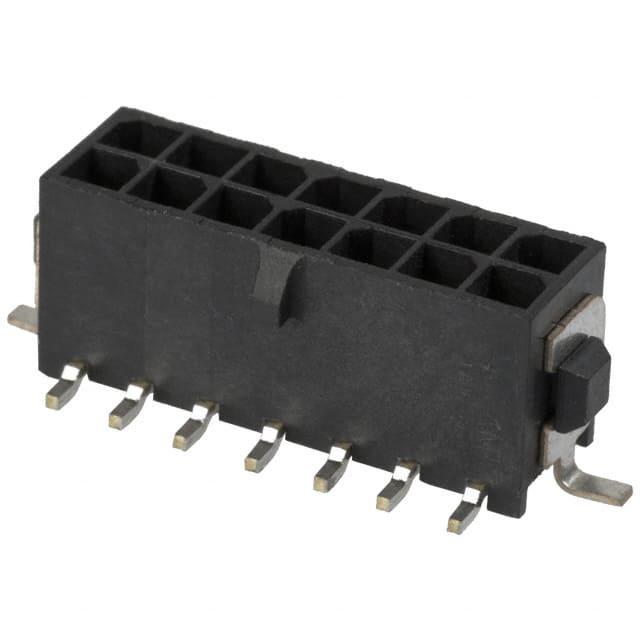

4-794636-4

厂牌: TE CONNECTIVITY
产品描述: Header,Locking Ramp 3mm 2 14pin 5A 2.54μm 锡 黑色 贴片安装
供应商型号: JY-4-794636-4
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 4-794636-4

4-794636-4概述

    电子元器件技术手册:微型Mate-N-Lok(TM)连接器

    产品简介


    微型Mate-N-Lok(TM)连接器是一种表面贴装、垂直安装、机械锁定的电子元件,专为需要高密度连接的应用而设计。它采用双排结构,适用于多种电子设备,包括通讯设备、计算机系统、工业自动化设备及消费电子产品。本产品具有可靠的机械性能和电气性能,是实现高效电气连接的理想选择。

    技术参数


    以下是微型Mate-N-Lok(TM)连接器的主要技术参数和性能指标:
    - 连接器尺寸:2.54 mm(典型值)
    - 引脚间距:1.27 mm(典型值),0.825 mm(最小值)
    - 引脚直径:1.65 mm(典型值),0.825 mm(最小值)
    - 高度:3.43 mm(典型值),0.825 mm(最小值)
    - 宽度:4.7 mm(典型值),1.27 mm(最小值)
    - 接触件材料:黄铜,表面镀镍和锡铅合金
    - 接触面镀层:2.54 µm 最小厚度的锡铅合金,覆盖1.27 µm 最小厚度的镍
    - 保持件材料:磷青铜,表面镀锡铅合金
    - 保持件镀层:2.54 µm 锡铅合金
    - 外壳材料:UL 94V-0 级高温尼龙,颜色为黑色
    - 建议PCB厚度:1.57 mm
    - 引脚数量:20个

    产品特点和优势


    1. 可靠性:微型Mate-N-Lok(TM)连接器采用了高质量的材料和先进的制造工艺,确保长期稳定的电气性能。
    2. 空间节省:紧凑的设计使其成为高密度连接应用的理想选择,节省宝贵的电路板空间。
    3. 易于安装:表面贴装和垂直安装设计使得装配过程更加简便快捷。
    4. 机械强度:保持件采用磷青铜材质,提供额外的机械支撑力,确保连接稳定可靠。
    5. 电气特性:2.54 µm 的锡铅合金镀层确保了良好的导电性能和抗腐蚀能力。

    应用案例和使用建议


    - 应用案例:微型Mate-N-Lok(TM)连接器广泛应用于通讯设备、计算机系统和工业自动化设备。例如,在一台复杂的通信设备中,可以使用这种连接器来实现高速数据传输和信号转换。
    - 使用建议:为了确保最佳的电气性能,建议将连接器的引脚插入到厚度为1.57 mm 的PCB板上,并且保持正确的引脚间距和位置。此外,在焊接过程中要注意温度控制,避免过热导致的损坏。

    兼容性和支持


    - 兼容性:该连接器与标准PCB设计完全兼容,适用于大多数现代电子设备。厂商提供了详尽的技术支持文档,以帮助用户进行设计和安装。
    - 支持和维护:TE Connectivity 提供了全面的技术支持和售后服务,用户可以通过官方渠道获取技术支持和维修服务。

    常见问题与解决方案


    1. 问题:引脚插入时出现困难。
    - 解决方案:确保引脚正确对齐,并在插入前检查PCB上的孔径大小是否合适。
    2. 问题:电气连接不稳定。
    - 解决方案:检查引脚的焊接质量,确保焊接点没有虚焊或短路现象。
    3. 问题:引脚容易弯曲。
    - 解决方案:在焊接过程中使用适当的工具,避免直接用手触碰引脚。

    总结和推荐


    微型Mate-N-Lok(TM)连接器凭借其紧凑设计、高可靠性和易于安装的特点,在众多电子设备中表现出色。它不仅能够满足高密度连接的需求,还具备优秀的电气性能和机械强度。因此,强烈推荐在需要高可靠性连接的场合使用此产品。无论是在通讯设备还是工业自动化设备中,这种连接器都是理想的选择。

4-794636-4参数

参数
触头镀层 - 配接
额定电流 5A
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 2
针脚数 14pin
颜色 黑色
间距-配接 3mm
类型 Header,Locking Ramp
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
