52921

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 长弹簧叉形舌片端子
供应商型号: N-52921
供应商: 云汉优选
标准整包数: 1

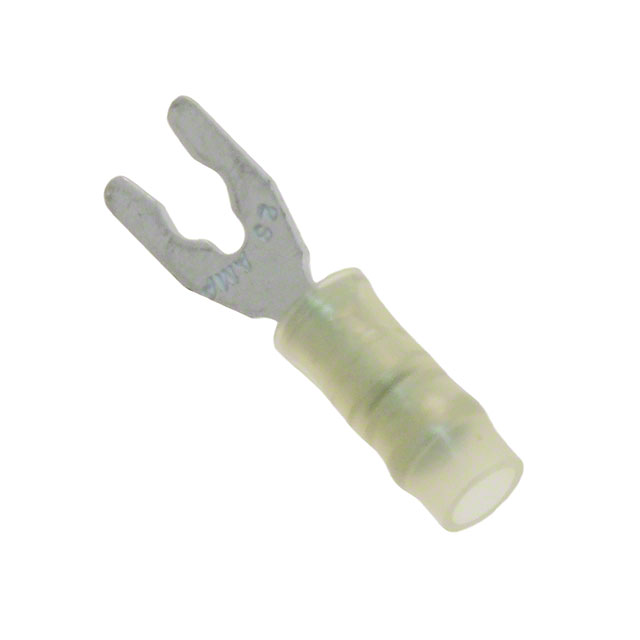

TE CONNECTIVITY 端子 - 铲形端子 52921

52921概述


    产品简介


    Spring Spade Terminal(弹簧叉形端子)是一种适用于电子设备连接的应用广泛的电子元器件。它主要应用于电气布线和接线应用中,提供可靠的电连接。具体来说,这款Spring Spade Terminal适合于需要稳定连接的环境,例如家庭电器、工业控制设备和汽车电子系统等。

    技术参数


    - 产品型号:52921
    - 适用导线范围:26 - 22 AWG
    - 螺钉尺寸:#2 / M2
    - 螺钉直径:2.18 mm (.086 in)
    - 绝缘支撑类型:部分绝缘
    - 额定电压:300 V
    - 终端插针类型:弹簧叉形终端
    - 终端插针类型:闭口型
    - 终端方向:直角
    - 镀层材料:锡
    - 绝缘套颜色:黄色
    - 条纹颜色:黄色
    - 适用绝缘直径范围:1.27 - 2.03 mm (.05 - .08 in)
    - 使用温度范围:105°C (221°F)

    产品特点和优势


    这款Spring Spade Terminal具有以下几个显著的特点和优势:
    - 可靠连接:弹簧设计确保了长期的电连接可靠性。
    - 安装方便:直角安装方式使安装更为便捷。
    - 环保材料:采用低卤素材料,满足欧盟RoHS、REACH等相关环保标准。
    - 应用广泛:适用于多种电子设备,如家庭电器、工业控制系统和汽车电子系统。

    应用案例和使用建议


    应用案例
    该款终端特别适合在需要高度稳定性的环境中使用,例如工业控制设备和家庭电器。具体应用场景包括:
    - 家庭电器:例如冰箱、空调的接线连接。
    - 工业设备:用于工业自动化系统的接线连接。
    使用建议
    1. 在安装时,确保选择适当的绝缘支撑范围,以确保良好的接触和稳定的连接。
    2. 确保导线和螺钉之间没有松动,以保证电连接的可靠性。
    3. 对于高温环境下使用的场合,需注意温度限制并采取相应的防护措施。

    兼容性和支持


    - 兼容性:适用于铜基材料及镀锡导线。
    - 支持:如果您有任何技术支持需求,可以拨打技术支持电话+1 800 522 6752。

    常见问题与解决方案


    问题1:导线安装后不稳定怎么办?
    解决方案:确保螺钉已完全拧紧,并且导线已正确插入到绝缘支撑范围内。
    问题2:长时间使用后出现接触不良怎么办?
    解决方案:检查是否有腐蚀或氧化现象,如有需要进行清洁处理,并重新紧固螺钉。

    总结和推荐


    综上所述,这款Spring Spade Terminal凭借其可靠的设计、广泛的兼容性和严格的质量标准,成为了市场上一款非常值得推荐的产品。无论是在家用电器还是工业控制设备中,它都能提供卓越的性能和稳定的电连接。如果您正在寻找一种可靠的电连接解决方案,那么这款Spring Spade Terminal无疑是一个理想的选择。

52921参数

参数
长*宽*高 16.54mm(长度)*4.34mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

52921厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52921数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52921 52921数据手册

52921封装设计

查看详情并下载
Symbol
Footprint
3D Model
