首页  >  产品百科  >  3-640428-2

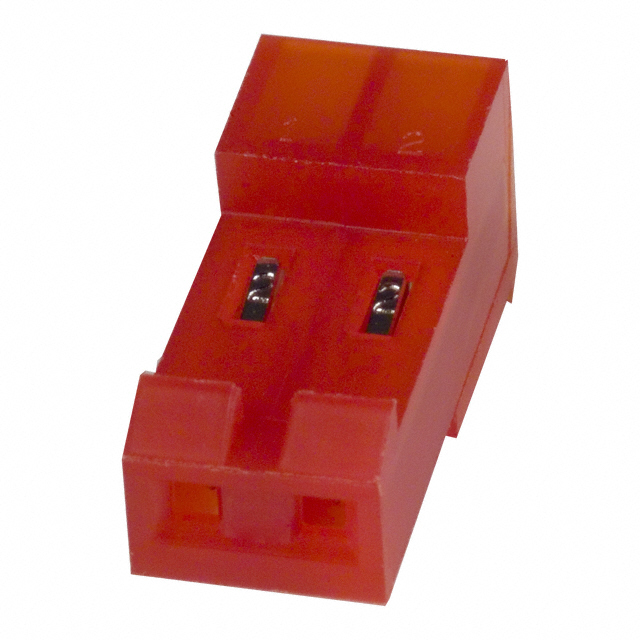

3-640428-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity MTA-156 系列 2路 3.96mm节距 直角 母 IDC 连接器 3-640428-2, 电缆安装
供应商型号: 3-640428-2
供应商: 云汉优选
标准整包数: 500
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-640428-2

3-640428-2概述


    产品简介


    产品名称: 接插件组件,插座,线对板连接器
    型号: 3-640428-2
    产品类型: 矩形电源连接器
    主要功能: 连接电线与电路板,适用于各种高功率应用场合
    应用领域: 汽车电子、工业控制、通信设备等领域

    技术参数


    - 中心线间距(Pitch): 3.96 mm [0.156 in]
    - 位置数: 2
    - 连接系统: 线对板
    - 接触类型: 插座
    - 安装类型: 电缆安装(自由悬挂)
    - 接触布局: 直线型
    - 绝缘体直径范围: 2.41 mm [0.095 in]
    - 导线尺寸: 0.325 mm²
    - 工作电压: 600 VAC
    - 接触电流(最大值): 7 A
    - 操作温度范围: -55 – 105°C [-67 – 221°F]
    - 密封性: 不密封
    - 电缆出口角度: 90°
    - 材料:
    - 接触基材: 铜合金
    - 接触底镀层材料: 镍
    - 接触配布层材料: 锡
    - 接触配布层厚度: 2.03 – 5.08 µm [80 – 200 µin]
    - 接触插座焊接端面镀层材料: 锡
    - 插座装配高度: 9.02 mm [0.355 in]
    - 产品长度: 7.92 mm [0.312 in]
    - 认证标准:
    - CSA认证
    - UL认证
    - UL 94V-2阻燃等级

    产品特点和优势


    特点:
    - 多点接触设计: 2个接触点确保高可靠性连接。
    - 高强度材料: 使用铜合金基材提供良好的导电性和机械强度。
    - 易于安装: 电缆安装方式使安装简便快捷。
    - 宽工作温度范围: 支持从-55°C到105°C的温度范围,适用于严苛环境。
    - 高性能: 最大工作电压达600 VAC,接触电流可达7 A。
    优势:
    - 高安全性: 具有UL 94V-2阻燃等级,确保在高温条件下不会自燃。
    - 高可靠性和稳定性: 使用寿命长,适用于高负载和频繁插拔的应用场合。
    - 广泛适用性: 适用于多种行业,如汽车电子、工业自动化、通信设备等。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 用于汽车内的电池管理系统,传感器与控制模块之间的连接。
    - 工业控制: 用于电机控制系统中的电源连接,确保可靠的电力传输。
    - 通信设备: 用于服务器和网络设备中的电源供应系统,保障稳定的数据传输。
    使用建议:
    - 在安装过程中确保正确的电缆规格,以避免接触不良导致的电气故障。
    - 定期检查和清洁接触部位,保持良好的接触状态。
    - 在恶劣环境中使用时,可考虑增加防水和防尘措施,延长使用寿命。

    兼容性和支持


    兼容性:
    - 本产品兼容UL认证的电线,适用于多种行业标准。
    - 可与同系列的其他型号配合使用,以构建完整的连接系统。
    支持和服务:
    - 技术支持热线: +1 800 522 6752
    - 在线文档: 可通过官网访问产品图纸、CAD文件、用户手册等资料。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 接触不良 | 检查并清理接触点,确保无污物。 |
    | 插头插入困难 | 确保插头与插座正确对齐,轻轻施力插入。 |
    | 密封效果不佳 | 更换密封圈,确保正确安装。 |
    | 导电性差 | 确认接触基材和接触涂层无损坏。 |

    总结和推荐


    综合评估:
    - 优点:
    - 多功能性: 适用于多种应用场景。
    - 耐用性: 采用高强度材料,具备出色的耐久性。
    - 可靠性: 多点接触设计确保稳定的电气连接。
    - 缺点:
    - 温度限制: 虽然温度范围较宽,但在极端温度下可能需要额外保护措施。
    推荐:
    - 该接插件组件因其优异的性能和广泛的适用性,在各种高功率应用场合中表现出色。推荐在汽车电子、工业控制和通信设备等领域使用。建议用户根据具体应用需求选择合适的型号,并注意定期维护和检查以确保长期可靠的运行。

3-640428-2参数

参数
排数 1
类型 Locking Ramp,Receptacle
电缆端接 IDC
触头镀层
间距 3.96mm
触头镀层厚度 2.03μm
线规 22 AWG
针脚数 2pin
颜色 红色
长*宽*高 7.92mm(长度)*18.42mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

3-640428-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-640428-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-640428-2 3-640428-2数据手册

3-640428-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
