QSZH-125-NR4-75MM

产品分类: 热缩管
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 650-QSZH125NR475MM
供应商: Mouser
标准整包数: 1
TE CONNECTIVITY 热缩管 QSZH-125-NR4-75MM

QSZH-125-NR4-75MM概述


    产品简介

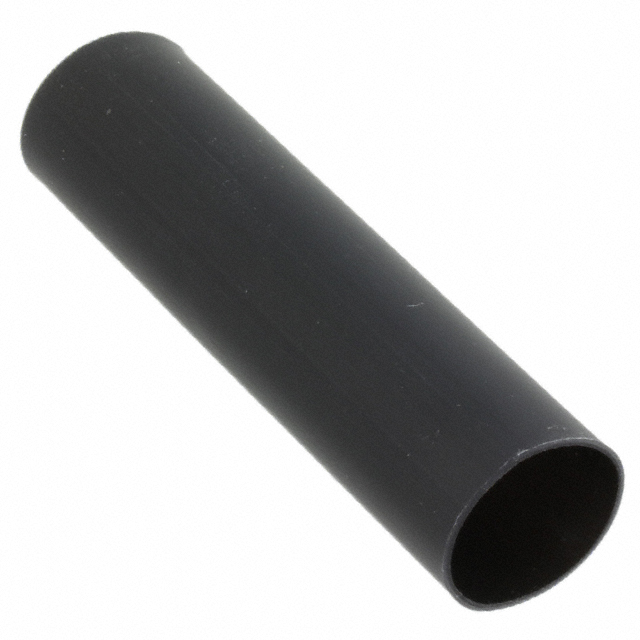

    QSZH-125 零卤素双层热缩管
    QSZH-125 零卤素双层热缩管是为提供线束接头、连接器、端子和接线柱保护而设计的产品。它特别适用于汽车环境中的线束接头密封和保护。这种热缩管能够在极端条件下提供可靠的机械和电气保护,确保良好的环境密封性能。

    技术参数


    - 连续工作温度范围: -40°C 至 +125°C (3000 小时)
    - 收缩比: 4:1
    - 收缩温度: +135°C
    - 流体耐受性
    - 产品尺寸(单位:毫米):
    - NR1: 内径 2.65 mm, 厚度 0.6 mm, 收缩后内径 1.15 mm, 长度 50 mm
    - NR2: 内径 3.45 mm, 厚度 0.7 mm, 收缩后内径 1.4 mm, 长度 50 mm
    - NR3: 内径 4.65 mm, 厚度 0.8 mm, 收缩后内径 1.8 mm, 长度 65 mm
    - NR3A: 内径 5.90 mm, 厚度 0.9 mm, 收缩后内径 2.15 mm, 长度 65 mm
    - NR4: 内径 7.40 mm, 厚度 0.9 mm, 收缩后内径 2.2 mm, 长度 75 mm

    产品特点和优势


    1. 环境密封性能: 具备出色的环境密封性能,在5%的NaCl溶液中浸入24小时后的电阻最小可达2×10^8欧姆。
    2. 快速安装: 可以迅速安装,提高工作效率。
    3. 零卤素: 绿色环保材料,符合RoHS/ELV标准。
    4. 机械保护: 对抗弯曲、磨损和穿透。
    5. 适用性强: 一种型号的热缩管可以覆盖多种接地线规格和线缆组合。
    6. 小截面轮廓: 热缩管具有较小的截面轮廓,便于安装。
    7. 温度等级: 温度等级达到125°C,适用于高温环境。

    应用案例和使用建议


    QSZH-125 零卤素双层热缩管广泛应用于汽车行业中,尤其是在发动机舱和底盘中。由于它能够提供可靠的密封和保护,因此适合用于高振动和恶劣环境下的线束接头。安装时,应先根据实际需求选择合适型号,通常会参考 PIP-101 指南进行选择。

    兼容性和支持


    QSZH-125 热缩管可以与其他 TE Connectivity 的配件配合使用。此外,还可以通过当地的 TE Automotive 办公室获得详细安装指导和技术支持。如果有特殊需求,也可以根据订单定制其他长度。

    常见问题与解决方案


    1. 问题: 安装过程中热缩管无法正确收缩。
    - 解决办法: 确保热缩管未被过度拉伸或受压,且加热工具需均匀加热。
    2. 问题: 热缩管收缩后出现不均匀现象。
    - 解决办法: 使用适当的加热工具,缓慢且均匀地加热,避免局部过热。
    3. 问题: 热缩管不能充分密封。
    - 解决办法: 确保热缩管完全覆盖接头区域,并按推荐的加热方式操作。

    总结和推荐


    QSZH-125 零卤素双层热缩管是一款具有优异环境密封和机械保护性能的产品,特别适用于汽车和其他恶劣环境下对线束接头的保护。其出色的温度耐受性、零卤素特性以及快速安装的特点使其在市场上具备较高的竞争力。建议在汽车制造、维修及工业应用中使用此产品,以确保系统的长期可靠性和安全性。

QSZH-125-NR4-75MM参数

参数
长*宽*高 75mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

QSZH-125-NR4-75MM厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

QSZH-125-NR4-75MM数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 热缩管 TE CONNECTIVITY QSZH-125-NR4-75MM QSZH-125-NR4-75MM数据手册

QSZH-125-NR4-75MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6905 ¥ 14.2847
10+ $ 1.6675 ¥ 14.0904
25+ $ 1.562 ¥ 13.1989
50+ $ 1.397 ¥ 11.8047
100+ $ 1.242 ¥ 10.4949
250+ $ 1.0703 ¥ 9.0439
500+ $ 0.9709 ¥ 8.2043
1000+ $ 0.931 ¥ 7.8666
2000+ $ 0.8978 ¥ 7.586
库存: 1031
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.28
