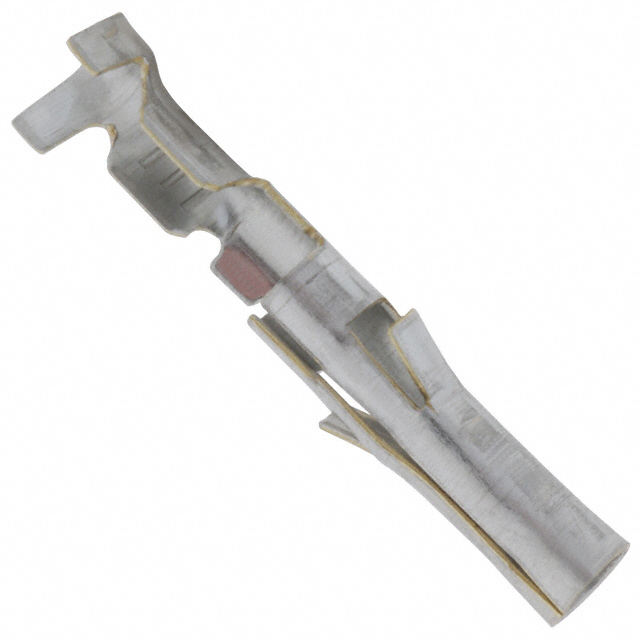

770146-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀锡压接端子 母端子, .093 Commercial系列, 最大0.8mm², 最小0.3mm²
供应商型号: 770146-1
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 矩形连接器 - 触头 770146-1

770146-1概述


    产品简介


    770146-1 是一款商业级插针与插座连接器的套筒接触件,设计用于电力传输和信号传输应用。该接触件采用锡镀层,具有250 VAC/600 VAC的工作电压范围,适用于24至18 AWG的导线。该接触件具备锁定爪接触固定设计,以确保在各种操作条件下的稳定性。
    主要特点
    - 产品类型: 套筒接触件
    - 主要功能: 用于电力和信号传输的可靠连接
    - 应用领域: 广泛应用于商业设备、工业控制系统、汽车电子系统等

    技术参数


    基本规格
    - 工作电压: 250 VAC / 600 VAC
    - 接触类型: 套筒
    - 接触材料: 黄铜
    - 接触面积电镀材料: 锡
    - 导线接触终止区电镀材料: 预镀锡
    - 兼容绝缘直径范围: 2.79 mm [0.11 in]
    - 导线尺寸: 0.2 – 0.82 mm²
    - 接触电阻: ≤ 1 mΩ(典型值)
    - 最大接触电流: 13 A
    尺寸与重量
    - 长度: 未指定
    - 宽度: 未指定
    - 高度: 未指定
    - 重量: 未指定
    环境条件
    - 工作温度范围: -55°C 至 105°C [-67°F 至 221°F]
    - 湿度范围: 未指定

    产品特点和优势


    特点
    1. 高电压耐受能力: 适用于250 VAC/600 VAC的高电压环境。
    2. 机械稳固性: 采用锁定爪设计,确保接触稳定,防止脱落。
    3. 多规格适用: 适合24至18 AWG导线,适应多种应用场景。
    4. 环保合规: 符合欧盟RoHS和REACH标准。
    优势
    1. 可靠性高: 经过严格的测试,确保长期稳定运行。
    2. 多功能应用: 适用于多种商业和工业环境。
    3. 易于安装: 预镀锡处理简化了装配过程。
    4. 高性能材料: 黄铜基材与锡镀层组合保证了良好的导电性和耐磨性。

    应用案例和使用建议


    应用案例
    - 工业控制: 用于自动化生产线中的信号和电源连接。
    - 汽车电子: 安装于车载电子系统,确保电路的安全稳定。
    - 通信设备: 用于电信基础设施的信号传输接口。
    使用建议
    1. 确保正确安装: 在安装过程中应确保导线与接触件紧密接触,避免松动。
    2. 定期检查: 定期检查接触件是否有磨损或腐蚀现象,及时更换损坏部件。
    3. 保持干燥: 在潮湿环境中应采取适当的防潮措施,确保接触件正常工作。
    4. 选择合适的导线尺寸: 为避免过热和接触不良,应选择合适尺寸的导线。

    兼容性和支持


    兼容性
    - 连接器系列: 该接触件可以与TE Connectivity的多种商业级插针与插座连接器配套使用,如770071-1、770078-1等。
    支持
    - 技术支持: 有关产品和技术支持,请联系TE Connectivity客户服务热线:+1 800 522 6752。

    常见问题与解决方案


    问题1: 导线与接触件之间出现接触不良
    - 解决方案: 检查导线是否已经正确压接到接触件上,确认无松动和断线。
    问题2: 接触件表面出现氧化
    - 解决方案: 清洁接触件表面,去除氧化物。可使用适当的清洁剂和工具进行处理。
    问题3: 接触件在高温环境下失效
    - 解决方案: 选择符合高温要求的接触件型号,或采取散热措施,降低接触件工作温度。

    总结和推荐


    产品评价
    770146-1 是一款高度可靠的商业级插针与插座连接器的套筒接触件,广泛应用于各种工业和商业场景。其高电压耐受能力、机械稳固性和环保特性使其在市场上具备较强的竞争力。
    推荐结论
    鉴于其优良的性能和广泛的应用范围,强烈推荐使用770146-1套筒接触件。无论是对于工业控制还是汽车电子系统,这款产品都是理想的选择。如果您需要进一步的技术支持或详细资料,请访问TE Connectivity的官方网站或联系客服热线。

770146-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Power
线规 18-24 AWG
长*宽*高 20.07mm(长度)*3.3mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装

770146-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770146-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770146-1 770146-1数据手册

770146-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
