36151

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY

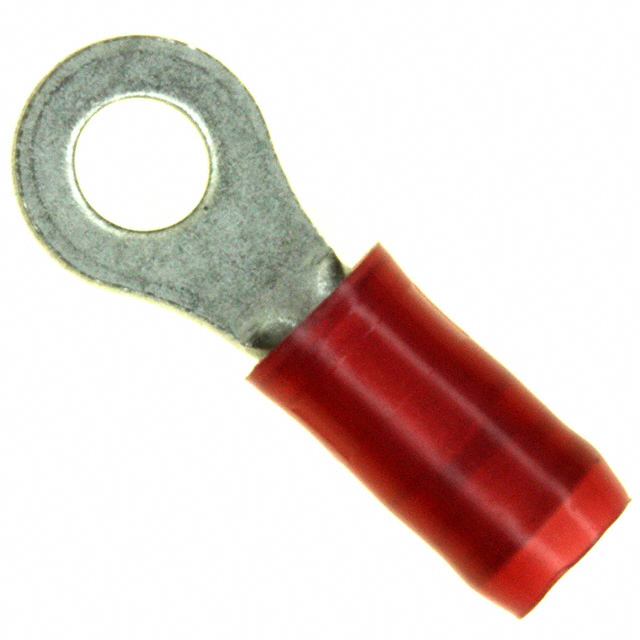

产品描述: TE Connectivity 红色圆形端子 绝缘端子, PIDG系列, M3.5螺栓, 3.68mm内环直径, 最大线规1.65mm²
供应商型号: JY-36151
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 36151

36151概述

    电子元器件产品技术手册

    产品简介


    本产品为闭环舌型端子(Closed Ring Tongue Terminal),型号为BACA-AMP-47。主要适用于电线截面在22至16 AWG范围内的连接需求。其主要特点是可配合直径为#6或M3.5的螺栓使用,具备良好的电气连接性能。广泛应用于汽车、工业自动化及家用电器等领域。

    技术参数


    - 产品类型:闭环舌型端子
    - 适用螺栓尺寸:#6 / M3.5
    - 适用导线范围:22-16 AWG
    - 螺栓直径:3.68 mm [.145 in]
    - 端子厚度:0.79 mm [.031 in]
    - 长度:20.24 mm [.797 in]
    - 绝缘材料直径:2.03 - 3.18 mm [.08 - .125 in]
    - 重量:0.843 g
    - 电压等级:300 V
    - 工作温度范围:105 °C [221 °F]

    产品特点和优势


    BACA-AMP-47闭环舌型端子具有如下特点和优势:
    - 封闭式设计:有效防止端子松动和腐蚀。
    - 直角安装:简化接线操作,提高装配效率。
    - 镀锡工艺:延长使用寿命,提高耐腐蚀性。
    - 兼容性强:能够适应多种绝缘材料直径,应用范围广。
    - CE认证:符合欧盟RoHS、REACH等环保标准,确保安全可靠。

    应用案例和使用建议


    BACA-AMP-47闭环舌型端子适用于多种应用场景,例如汽车发动机舱内电线连接、工业自动化设备中传感器连接以及家用电器控制板的接线。
    使用建议:
    - 在安装过程中,应确保导线绝缘层的直径在合适的范围内,以避免接触不良或过度磨损。
    - 使用时应注意保持螺栓紧固,以确保电气连接的可靠性。

    兼容性和支持


    - 兼容性:与各种绝缘材料(如PVC)兼容。
    - 支持:如需技术支持,可拨打客服电话+1 800 522 6752。

    常见问题与解决方案


    - 问题1:安装过程中端子无法紧固。
    解决办法:检查螺栓孔是否对准,确保螺栓完全插入并紧固到位。
    - 问题2:端子接触电阻过高。
    解决办法:重新安装,确保导线完全插入端子,并进行适当的拉拔测试。

    总结和推荐


    BACA-AMP-47闭环舌型端子是一款高性能、多功能的电子元器件产品。它具有封闭式设计、直角安装、镀锡工艺等特点,适用于多种应用场合。其优秀的机械和电气性能使得它在市场上具有较强的竞争力。强烈推荐用于需要稳定、可靠的电气连接的应用场景。
    综上所述,BACA-AMP-47闭环舌型端子是一款值得信赖的产品,无论是性能还是性价比都表现优秀。如果您的项目需要高质量的电气连接,这款产品将是一个不错的选择。

36151参数

参数
长*宽*高 20.24mm*7.14mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

36151厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36151数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 36151 36151数据手册

36151封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.0026
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1
直接购买
加入购物车
