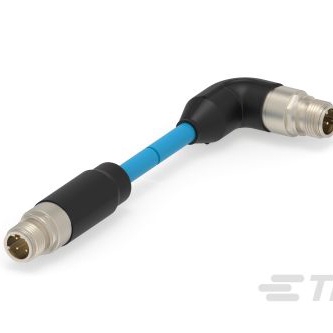

3-2322422-5

产品分类: 圆形线缆
厂牌: TE CONNECTIVITY
产品描述: 我们的 D4-M 直角轨道光缆组件可满足数字化需求日益增加的应用,如轨道数据通信系统和重工业应用。
供应商型号: N-3-2322422-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 圆形线缆 3-2322422-5

3-2322422-5概述

    M12 Cable Assemblies:适用于严苛工业环境的高性能电缆组件

    1. 产品简介


    M12电缆组件由TE Connectivity制造,专为重工业应用设计。这类电缆组件预先组装完毕,能够帮助客户显著减少安装时间。它们采用坚固耐用的设计和触点,能够承受严重冲击和振动,符合EN 61373 Cat1 ClassB标准。这些组件能够实现高达10Gb/s的数据传输速度,配备紧凑型直角和弯角连接器,可在空间受限的应用环境中灵活使用。

    2. 技术参数


    | 特性 | 参数 |

    | 最大数据传输速率 | 10Gb/s |
    | 工作温度范围 | -40°C至85°C(无电缆护套), -40°C至70°C(带电缆护套) |
    | 额定电流 | 4A (CAT5e), 2A (CAT7), 0.5A (CAT7) |
    | 额定电压 | 50V (CAT5e), 30V (CAT7), 48V (CAT7) |
    | 插拔寿命 | >250次插拔周期 |
    | 封装等级 | IP67 |
    | 标准认证 | EN61373 Cat1 Class B, NFF-16-101 I2/F2, EN45545-2 HL3 R22/R23 |

    3. 产品特点和优势


    - 安装简便:预装配设计减少了安装时间,简化了施工过程。
    - 防火和烟雾合规性:根据EN45545 HL3标准,适用于公共运输及对防火和烟雾有严格要求的工业场所。
    - 高密度布局:42.5mm长度的弯角连接器适用于狭小空间。
    - 高速数据传输:提供CAT5e或CAT7电缆,支持最高10Gb/s的数据传输速率。
    - 耐久设计:独特的压接电缆应力释放系统可防止导线断裂,延长系统使用寿命。

    4. 应用案例和使用建议


    - 公共交通:由于其出色的防火和烟雾合规性,适用于高铁、地铁等公共交通工具。
    - 工业自动化:适用于机器人、传感器、执行器等设备之间的高速数据传输。
    - 工业控制系统:可用于工业以太网系统中的现场总线连接,支持高可靠性通信。
    使用建议:
    - 确保选择适当的电缆类型(如CAT5e或CAT7),根据具体应用需求进行选择。
    - 定期检查连接器是否出现磨损或损坏迹象,及时更换。
    - 在安装过程中避免电缆过度弯曲,以免影响其传输性能。

    5. 兼容性和支持


    - 互操作性:本产品采用D4、A8、X8编码方式,可与不同类型的工业连接器兼容。
    - 技术支持:TE Connectivity提供了详尽的技术文档、应用指南以及专业的客户服务,以确保客户的顺利部署和使用。

    6. 常见问题与解决方案


    - 问题1:连接器松动
    - 解决方案:确认安装时是否使用了正确的工具进行压接。如果已经安装,建议重新压接或联系售后服务。

    - 问题2:传输速率低
    - 解决方案:检查连接器是否存在氧化或腐蚀现象。必要时,可以尝试清洁或更换新的连接器。

    - 问题3:无法通过防火测试
    - 解决方案:确认所使用的电缆材料符合EN45545 HL3标准。如不符合,则需要更换符合标准的电缆。

    7. 总结和推荐


    综合评估:
    M12电缆组件具有预装配设计、优良的抗冲击和振动能力、防火和烟雾合规性以及出色的高速数据传输性能。特别适合于公共交通、工业自动化等领域。
    推荐:
    我们强烈推荐使用TE Connectivity的M12电缆组件。其可靠性和高性能在众多工业应用中表现优异,是理想的选择。

3-2322422-5参数

参数
59.1' (18.0m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

3-2322422-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-2322422-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 圆形线缆 TE CONNECTIVITY 3-2322422-5 3-2322422-5数据手册

3-2322422-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 188.309 ¥ 1600.6265
2+ $ 179.5908 ¥ 1526.5218
3+ $ 174.4914 ¥ 1483.1769
6+ $ 171.1356 ¥ 1454.6526
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1600.62
