2301835-1

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY

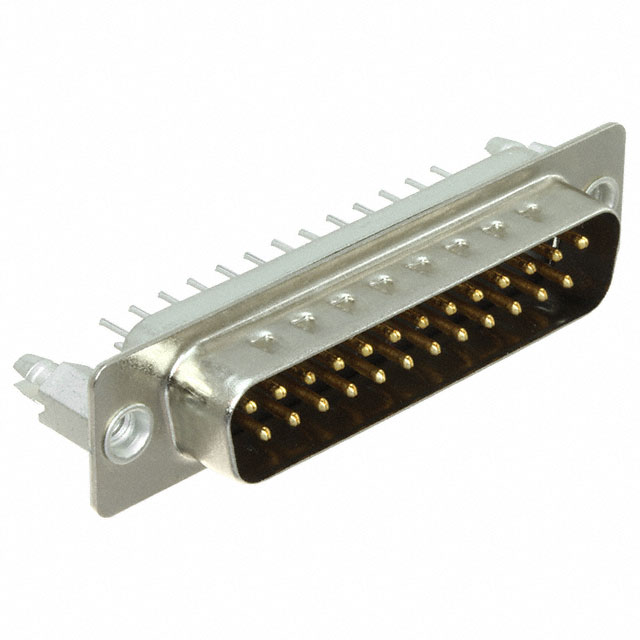

产品描述: 外壳尺寸为 3 的 PCB D-Sub AMPLIMITE 插头组件。这些零件的中心线间距为 2.74mm,采用垂直 PCB 安装方向。工作温度范围为 -55-105°C。
供应商型号: 14M-2301835-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY D-Sub 连接器 2301835-1

2301835-1概述

    # 电子元器件产品技术手册

    产品简介


    本技术手册介绍了型号为2301835-1的插头产品。这是一款Wire-to-Board连接器,适用于25个位置,中心线间距为2.77毫米(0.109英寸),包含两排,三个连接壳尺寸,圆形高轮廓垂直安装,专用于PCB D-Sub连接器。该产品的主要功能是实现电线到印刷电路板的高效连接,具有高可靠性和稳定性,广泛应用于工业自动化、通信设备、汽车电子等领域。

    技术参数


    以下是产品的主要技术参数和性能指标:
    - 产品类型:D-Sub插头组装件
    - 连接器类型:插头(Plug)
    - 连接系统:Wire-to-Board
    - 连接器壳体尺寸:3
    - 位置数:25
    - 排数:2
    - 中心线(间距):2.77毫米(0.109英寸)
    - 接触选项:已安装
    - 接触形状与形式:圆形
    - 最大接触电流:1.5安培
    - 焊接到PCB方式:通孔焊接
    - PCB安装方向:垂直
    - PCB安装固定方式:板锁
    - 螺纹插入件类型:4-40 UNC
    - 接触保持方式:螺纹插入件
    - 操作温度范围:-55至105°C(-67至221°F)

    产品特点和优势


    2301835-1插头具备以下独特的功能和优势:
    - 高可靠性:通过高接触电流和耐用设计,确保长时间稳定运行。
    - 易于安装:垂直安装设计简化了安装过程,提高了装配效率。
    - 环保材料:采用无铅焊料,符合RoHS标准,更加环保安全。
    - 高温适应性:能在广泛的温度范围内工作,适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业自动化、通信设备、汽车电子等领域。例如,在汽车电子控制单元(ECU)中,这类连接器可用于连接传感器和执行器,实现数据传输和电源供应。
    使用建议
    为了保证产品的最佳性能和使用寿命,建议遵循以下几点:
    - 正确安装:确保按照规范垂直安装,并使用合适的工具完成焊接。
    - 定期检查:在极端环境下,定期检查连接器是否有损坏或腐蚀现象。
    - 使用配套组件:使用官方提供的配套组件和工具,以确保系统的兼容性和稳定性。

    兼容性和支持


    该产品可与其他电子元器件和设备兼容使用,例如与其它同系列的插头、插座等。厂商提供详尽的技术支持和售后服务,包括在线技术支持、电话咨询服务等,具体请联系客服热线:+1 800 522 6752。

    常见问题与解决方案


    以下是几个常见的问题及解决方法:
    1. 问题:接触不良
    - 解决办法:检查接触点是否有氧化或腐蚀现象,必要时重新焊接或更换新的连接器。
    2. 问题:温度过高
    - 解决办法:确认产品的工作温度范围,并采取散热措施,如增加散热片或风扇。
    3. 问题:接触电流不足
    - 解决办法:检查连接器的电流额定值,确保所连接的设备不超过其最大电流负载。

    总结和推荐


    总体而言,2301835-1插头是一款高性能的电子元器件,其高可靠性、易于安装、环保特性和广泛的应用领域使其在市场上具有很强的竞争力。推荐在需要高效可靠的Wire-to-Board连接器的场合使用此产品。如有任何疑问或需要进一步的技术支持,请联系厂商获取帮助。

2301835-1参数

参数
触头镀层
外壳材料 Steel,Tin-Nickel Plated
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 1.5A
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 托盘
