60752-2

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 15-17AWG Brass 21.01mm Tin T/R
供应商型号: JY-60752-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 环形端子 60752-2

60752-2概述


    产品简介

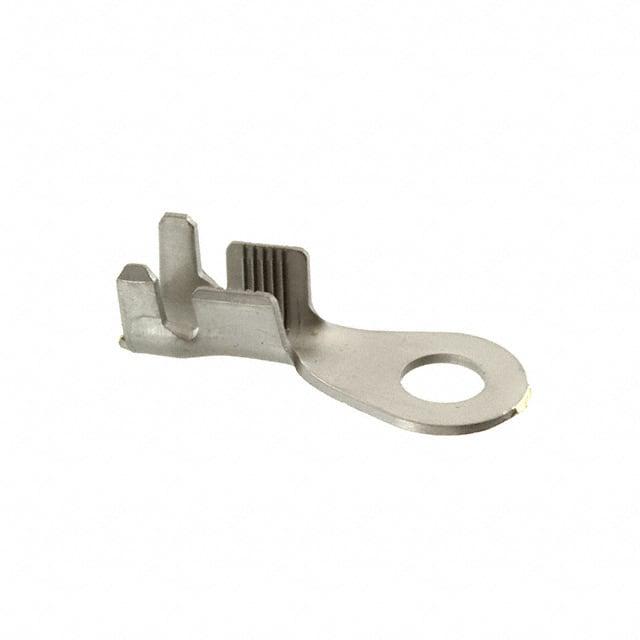

    60752-2 Closed Ring Tongue Terminal
    60752-2 是由 AMPLIVAR 生产的一款闭合环形舌型端子。这款电子元器件主要用于连接导线和接线柱,适用于多种工业和电子产品中。其主要功能是实现电线和接线柱之间的可靠电气连接,确保电流能够顺畅通过。60752-2 端子支持17至15 AWG(美国线规)的导线,并具有 #8 或 M4 的螺栓直径,非常适合需要坚固连接的应用场景。

    技术参数


    - 产品型号:60752-2
    - 适用导线尺寸:17–15 AWG
    - 螺栓直径:#8, M4
    - 接触面积:2048 – 3256 CMA
    - 螺栓直径:4.17 mm [0.164 in]
    - 舌厚度:0.64 mm [0.025 in]
    - 产品长度:21 mm [0.825 in]
    - 内部直径:3.05 mm, 4.31 mm [0.12 in], [0.17 in]
    - 兼容绝缘层直径范围:3.81 – 4.83 mm [0.15 – 0.19 in]
    - 工作温度范围:-40 – 105 °C [-40 – 221 °F]
    - 兼容材质:铝、铜
    - 兼容绝缘层直径(最大):4.83 mm [0.19 in]
    - 包装数量:6000
    - 包装方式:卷轴
    - 环保标准:符合欧盟 RoHS 和 REACH 指令

    产品特点和优势


    - 独特的封闭环形舌设计:提供更好的接触面积和可靠性。
    - 广泛的兼容性:支持17至15 AWG导线,适应多种工业需求。
    - 优异的工作环境适应性:能够在 -40 至 105 °C 的极端环境下稳定工作。
    - 低卤素含量:减少对环境的影响。
    - 环保合规:符合RoHS、REACH和ELV指令。

    应用案例和使用建议


    60752-2 主要应用于各种工业设备和电子产品的电路连接。例如,在电机控制板、电源系统和工业自动化设备中,60752-2 能够确保电流的稳定传输。在实际使用过程中,建议先进行绝缘层直径检查,确保其与产品兼容;同时需要注意操作温度范围,避免极端条件下影响其使用寿命。

    兼容性和支持


    - 兼容性:适用于 #8 或 M4 的螺栓直径,兼容铝和铜导线。
    - 支持和服务:如有技术支持需求,可拨打 +1 800 522 6752 获取帮助。AMPLITAR 提供详细的产品文档和技术支持,确保客户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问:如何确认安装是否正确?
    - 答:通过视觉检查,确保舌型端子完全插入接线柱并稳固。
    2. 问:如何处理过热问题?
    - 答:定期检查连接部位,确保接触良好;如需冷却,可以采取适当的散热措施。
    3. 问:如何延长产品的使用寿命?
    - 答:保持工作温度在指定范围内,避免暴露于高湿度和腐蚀性环境中。

    总结和推荐


    60752-2 是一款高性能的闭合环形舌型端子,其出色的电气性能和广泛的应用范围使其成为众多工业和电子产品中的理想选择。它具有优异的机械强度、耐温性能和环保特性,适合在严苛环境下使用。总体而言,强烈推荐此款端子用于需要高可靠性连接的应用场合。无论是用于工业控制系统还是消费电子设备,60752-2 都能提供卓越的性能和可靠的连接保障。

60752-2参数

参数
长*宽*高 21.01mm*8.69mm*640μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

60752-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60752-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 60752-2 60752-2数据手册

60752-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
