1437654-1

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Terminal Block 17 POS 9.52mm Solder ST Thru-Hole 5A/Contact Package
供应商型号: N-1437654-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 隔板块 1437654-1

1437654-1概述


    产品简介

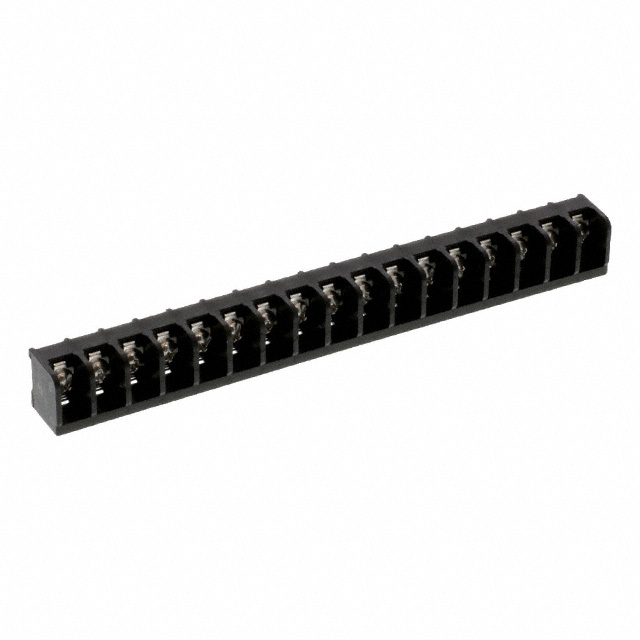

    本产品为三屏障(Tri-Barrier)印刷电路针式端子,属于线对板连接器系统。它由一个扁平底座和支柱构成,提供17个位置和9.53毫米的中心线间距,可应用于各种电气设备中。该产品主要用于电源电路,能够在高达300伏或600伏的工作电压下稳定运行,使其适用于多种高要求的工业场景。

    技术参数


    - 中心线间距:9.53毫米
    - 位置数:17
    - 连接器系统:线对板
    - 底部终端类型:印刷电路针
    - 屏障条风格:三屏障
    - 最大操作电压:300伏 / 600伏
    - 材料:
    - 焊接接触区域镀层:锡
    - 接触基材:铜合金
    - 螺丝镀层:锌铬酸盐
    - 螺丝材质:钢
    - 连接器主体材质:热塑性塑料
    - 电流额定值:最大5安培
    - 包装数量:每包60个
    - 行业标准:符合UL 94V-0阻燃等级
    - 合规性:
    - 符合欧盟RoHS指令2011/65/EU
    - 符合中国RoHS 2指令MIIT Order No 32, 2016
    - 符合欧盟ELV指令2000/53/EC
    - 符合欧盟REACH法规(EC)No. 1907/2006

    产品特点和优势


    - 多层设计:采用单层结构,简单可靠,安装方便。
    - 高电压耐受性:可承受高达600伏的工作电压,适合高压应用场合。
    - 坚固耐用:铜合金接触基材确保长期稳定性能。
    - 环保认证:符合多项环保指令,绿色安全。

    应用案例和使用建议


    本产品广泛应用于电力设备、工业自动化控制、仪器仪表等领域。例如,在电力传输系统中,该端子可以用于电池组与充电设备之间的连接。为了最大化产品性能,建议在使用时确保螺丝紧固到位,同时注意不要过度拧紧以避免损坏。

    兼容性和支持


    本产品与其他标准电子元器件和设备具有良好的兼容性。对于需要更多技术支持的客户,可以通过提供的技术支持热线+1 800 522 6752获得帮助。制造商还提供了详尽的产品文档和在线资源,以方便用户了解详细信息和操作方法。

    常见问题与解决方案


    1. 问题:产品在使用过程中发现接触不良。
    - 解决方案:检查螺丝是否拧紧到位,重新进行固定。

    2. 问题:工作电压超过600伏时出现故障。
    - 解决方案:确认所使用的电压是否在产品规定的范围内,如超出范围请更换合适的端子。
    3. 问题:在焊接过程中端子损坏。
    - 解决方案:确保焊接温度不超过265℃,并采用适当的焊接工艺。

    总结和推荐


    总体而言,这款三屏障印刷电路针式端子凭借其出色的耐压能力、稳定可靠的性能和广泛的应用领域,成为众多电气设备的优选配件。通过提供高电压耐受性和优良的机械稳定性,它不仅能满足严格的工业标准,还能为客户带来更长久的使用寿命和更稳定的运行效果。因此,我们强烈推荐此产品给对产品质量有较高要求的用户。

1437654-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

1437654-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1437654-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 1437654-1 1437654-1数据手册

1437654-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.8936 ¥ 50.0956
45+ $ 5.6341 ¥ 47.8899
90+ $ 5.4774 ¥ 46.5579
200+ $ 5.3754 ¥ 45.6909
库存: 225
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1001.91
