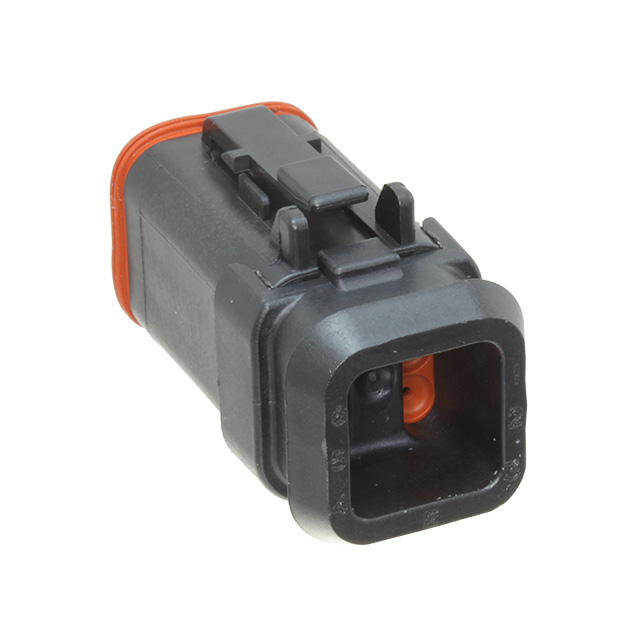

DT06-6S-CE13

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Our DEUTSCH DT Plug connectors are male connectors available in 2, 3, 4-, 6-, 8, 12- and 48 positions. These sealed, inline plug connectors are compatible with both DEUTSCH solid and stamped & formed size 16 socket contacts.
供应商型号: DT06-6S-CE13
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 矩形连接器 - 外壳 DT06-6S-CE13

DT06-6S-CE13概述

    TE Connectivity DT Series Connector System

    1. 产品简介


    TE Connectivity DT系列连接器系统是一款专为工业、商业运输等严苛环境设计的高性能连接器。这些连接器主要用于公路车辆低压电缆系统的接口,适用于电力传输、信号传输等多种场合。DT系列连接器以其卓越的耐用性、可靠性和环境适应能力而著称,广泛应用于汽车制造、工业自动化、航空航天等领域。

    2. 技术参数


    以下是TE Connectivity DT系列连接器系统的主要技术参数:
    - 电压: 250 VAC/VDC
    - 电流:
    - 14 AWG [2.00 mm²]:13 A
    - 16 AWG [1.00 mm²]:13 A
    - 18 AWG [0.80 mm²]:10 A
    - 20 AWG [0.50 mm²]:7.5 A
    - 温度范围: -55°C 至 +125°C
    - 防护等级:
    - 连接器(插头和插座):IP68 和 IP6K9K(后部保护)
    - 端子板(印刷电路板安装):未测试
    - 法兰(直列和端子板):未测试
    - 阻燃性:
    - 直列式:通过UL-94标准测试,材料等级V-0
    - 端子板:材料等级V-0

    3. 产品特点和优势


    DT系列连接器系统具备以下显著优势:
    - 高可靠性: 经过多项严格测试,包括振动、冲击、高低温循环、盐雾等,确保长期稳定运行。
    - 高防护等级: IP68和IP6K9K的防护等级,适合恶劣环境下的应用。
    - 机械强度高: 能承受多次插拔而不损坏。
    - 宽工作温度范围: 可在极端温度条件下正常工作。
    - 多样化的配置选择: 提供多种型号和规格,适用于不同需求的应用场合。

    4. 应用案例和使用建议


    应用案例:
    DT系列连接器系统广泛应用于重型卡车、公交车、农业机械等公路车辆中的电力和信号传输。例如,在重型卡车中用于连接电池和启动器,确保车辆在各种环境中都能可靠启动。
    使用建议:
    - 在高温或腐蚀性环境中使用时,建议使用密封件以提高防护等级。
    - 在需要频繁插拔的应用场合,考虑增加维护频率以确保连接器性能。
    - 使用合适的工具进行插拔操作,避免损伤插针和插座。

    5. 兼容性和支持


    - 兼容性: DT系列连接器系统与各种标准电线和电缆兼容,可轻松集成到现有系统中。
    - 支持和服务: TE Connectivity提供详尽的技术文档和支持服务,包括在线资源、培训和技术支持热线。

    6. 常见问题与解决方案


    问题1:连接器在高振动环境下容易松动
    - 解决方案: 使用额外的固定装置或紧固螺丝来加强连接器的稳定性。
    问题2:连接器在低温环境下接触不良
    - 解决方案: 确保连接器的外壳和内部组件在安装前充分预热至工作温度范围内。
    问题3:插针和插座出现磨损
    - 解决方案: 定期检查和更换磨损的插针和插座,确保连接器的正常功能。

    7. 总结和推荐


    TE Connectivity DT系列连接器系统凭借其卓越的性能、可靠性和广泛的适用范围,成为工业和交通运输领域的首选连接器之一。我们强烈推荐这款产品用于需要高可靠性的应用场景。无论是复杂的工业自动化系统还是恶劣环境下的公路车辆,DT系列连接器都是理想的选择。

DT06-6S-CE13参数

参数
触头类型 Female Socket
紧固类型 -
排数 3
触头端接 压接
针脚数 6pin
类型 Latch Lock,Plug
颜色 黑色
长*宽*高 20.68mm*23.83mm*43.21mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT06-6S-CE13厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT06-6S-CE13数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY DT06-6S-CE13 DT06-6S-CE13数据手册

DT06-6S-CE13封装设计

查看详情并下载
Symbol
Footprint
3D Model
