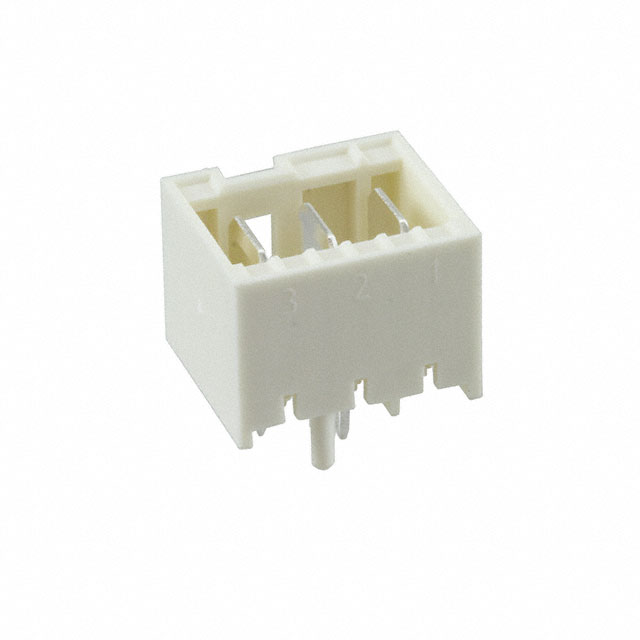

9-1971846-3

厂牌: TE CONNECTIVITY
产品描述: Header,Latch Holder 5mm 1 3pin 20A 银 通孔安装 17.3mm(长度)*14.9mm(高度)
供应商型号: A116976-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 9-1971846-3

9-1971846-3概述


    产品简介


    本文将介绍一款名为“9-1971846-3”的电子元器件产品,该产品是一款垂直安装的印刷电路板(PCB)端子排,适用于线到板连接。它具有三位置布局,中心线间距为5毫米(0.197英寸),并且具备完全屏蔽的设计。这款端子排采用银色通过孔焊接工艺制造,并且兼容RAST 5 IDC连接器系统。该产品广泛应用于电力电路应用,并符合多项行业标准。

    技术参数


    以下是产品的主要技术参数和技术规格:
    - 产品类型:垂直安装的印刷电路板端子排
    - 中心线间距(Pitch):5毫米(0.197英寸)
    - 位置数:3个位置
    - 焊接方法:通过孔焊接(Through Hole - Solder)
    - 操作电压:250 VAC
    - 接触材料:
    - 接触基材:铜合金
    - 接触镀层材料:银
    - 电流额定值(最大):20安培
    - 引脚直径:0.8毫米(0.032英寸)
    - 温度范围:-40°C 至 120°C(-40°F 至 248°F)
    - 阻燃等级:UL 94V-0
    - 包装数量:108个
    - 兼容标准:UL、VDE、RoHS、REACH

    产品特点和优势


    1. 高可靠性:通过孔焊接技术确保长期稳定性和可靠性。
    2. 高电流承载能力:最大电流承载能力为20安培,适合高功率应用。
    3. 宽工作温度范围:能够在极端环境下保持良好的工作性能。
    4. 完全屏蔽设计:提供更高的电磁兼容性(EMC)性能。
    5. 易于安装:设计简单,便于快速安装和更换。

    应用案例和使用建议


    该产品主要用于电力电路的应用,例如工业控制、智能家居系统、电动汽车充电站等。在实际使用中,需要注意以下几点:
    1. 正确安装:确保端子排的垂直方向正确无误,以避免短路风险。
    2. 适当接地:为了提高电磁兼容性,应考虑适当的接地策略。
    3. 注意热管理:高电流可能会产生热量,需要合理规划散热路径。
    4. 定期检查:定期检查连接点是否有松动或腐蚀现象,以保证安全运行。

    兼容性和支持


    该产品与RAST 5 IDC连接器系统兼容,并且得到了多个国际标准认证,如UL和VDE。制造商提供了多种技术支持渠道,包括电话和在线文档,以便用户获取及时帮助。此外,还可以通过TE官网下载相关的CAD文件和产品图纸,以便进行详细设计。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决办法:
    1. 问题:安装过程中出现松动。
    - 解决办法:确保所有螺丝都已紧固,并使用适当的工具(如扭矩扳手)来确保正确的紧固力度。
    2. 问题:电流承载能力不足导致烧毁。
    - 解决办法:检查电路总负载是否超过端子排的最大额定电流,并考虑增加更多的连接点或升级到更高电流承载能力的产品。
    3. 问题:连接处出现电弧放电。
    - 解决办法:确保连接面清洁无尘,必要时可以涂抹导电脂以改善接触效果。

    总结和推荐


    总体而言,“9-1971846-3”是一款高性能的垂直安装PCB端子排,具有高可靠性、高电流承载能力和宽工作温度范围等显著特点。适用于各种电力电路应用,特别是一些对可靠性和环境适应性要求较高的场合。如果你正在寻找一种稳定可靠的线到板连接解决方案,强烈推荐使用这款产品。
    如果您在使用过程中有任何疑问或需要进一步的支持,请联系制造商获取更多帮助。

9-1971846-3参数

参数
类型 Header,Latch Holder
防护等级 -
针脚数 3pin
间距-配接 5mm
触头镀层厚度 - 配接 -
排数 1
颜色 -
额定电流 20A
触头镀层 - 配接
长*宽*高 17.3mm(长度)*14.9mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,散装

9-1971846-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

9-1971846-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 9-1971846-3 9-1971846-3数据手册

9-1971846-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6445 ¥ 13.896
10+ $ 1.2615 ¥ 10.5573
250+ $ 1.0044 ¥ 8.4058
500+ $ 0.9564 ¥ 8.0043
1000+ $ 0.9108 ¥ 7.6222
5000+ $ 0.8131 ¥ 6.8043
10000+ $ 0.7743 ¥ 6.4798
库存: 1074
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.89
