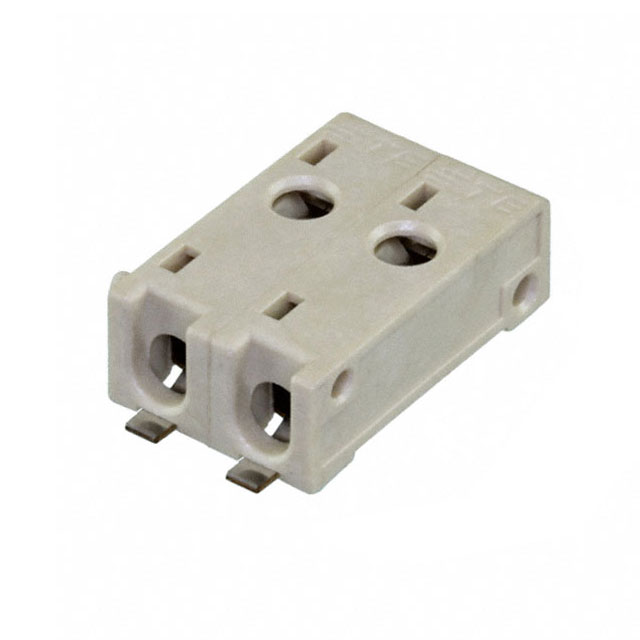

2834006-2

产品分类: 固态照明连接器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 4mm间距2p单排排母 线对板, 直角, 表面
供应商型号: 2834006-2
供应商: 国内现货
标准整包数: 800
TE CONNECTIVITY 固态照明连接器 2834006-2

2834006-2概述

    # TE Connectivity Buchanan WireMate Connectors 技术手册

    产品简介


    TE Connectivity(TE)的 Buchanan WireMate 系列连接器是专为LED照明及其他智能建筑应用设计的高性能电子元件。该系列产品提供了多种规格和配置选项,包括薄型PCB连接器和模组化可插拔接线连接器。这些连接器支持多个位置(从单个至多位配置),非常适合室内照明、暖通空调控制、户外照明、恒温器和门禁系统等领域。凭借出色的电流密度、电压耐受能力和紧凑的设计,Buchanan WireMate 连接器被广泛应用于现代建筑和电子行业。

    技术参数


    以下是 Buchanan WireMate 系列连接器的技术规格概要:
    | 参数类别 | 描述 |

    | 电流范围 | 最高可达 16A(具体视型号而定)。 |
    | 电压范围 | 额定电压最高为 600V AC/DC(不同系列略有差异)。 |
    | 工作温度 | 操作温度范围为 -40°C 至 +125°C,确保适用于极端环境条件。 |
    | 材料 | 接触材料:铜合金,表面镀锡;外壳材料:阻燃等级达 UL 94 V0 的高温塑料。 |
    | 尺寸 | 不同系列提供多种尺寸选择,支持 18 AWG 至 24 AWG 的导线。 |
    不同系列详细规格:
    1. Slim Poke-In 系列
    - 用于电线到PCB连接,具有裸接触点设计,支持无外壳结构,节省空间。
    - 额定电流:18 AWG:16A,20 AWG:13A,22 AWG:11A,24 AWG:6A。
    2. Poke-In 系列
    - 模块化设计,支持多种颜色配置便于识别。
    - 电压:400V AC 最大。
    - 当前版本包括 1、2、3 位置配置。
    3. Micro Poke-In 系列
    - 设计小巧紧凑,特别适合LED照明和小家电应用。
    - 最大额定电流:3A。
    4. Vertical Poke-In 系列
    - 支持直立和交错布局,用于LED驱动器和安防系统。
    - 最大额定电流:6A。
    5. Modular Screwless 系列
    - 提供灵活设计和紧凑结构,适合通信、照明和电源供应系统。
    - 最大额定电流:10A。

    产品特点和优势


    Buchanan WireMate 系列连接器的优势体现在以下几个方面:
    - 高灵活性:支持多位置和模块化设计,适用于广泛的工业应用。
    - 易用性:无需特殊工具即可快速安装或更换导线。
    - 耐用性:采用优质材料制成,确保多次使用后的稳定性和可靠性。
    - 空间效率:无外壳设计或薄型设计显著降低了PCB占用空间。
    - 认证合规性:符合UL和IEC多项国际标准,确保全球范围内使用安全。

    应用案例和使用建议


    应用案例
    1. LED照明系统:Slim Poke-In 系列被广泛应用于需要紧凑设计的LED灯条。
    2. 室内外监控系统:Poke-In 系列因其高电压承受能力,在安防摄像头和传感器布线中表现优异。
    3. 电信设备:Modular Screwless 系列由于其灵活性和紧凑性,常用于网络交换机和无线路由器。
    使用建议
    - 对于高振动环境,建议选用带二次锁定功能的版本以增加稳定性。
    - 在需要极高电流传输的场合,应优先考虑大直径导线搭配更高电流额定值的产品。
    - 在需要识别区分的情况下,应选择具备颜色编码的模组化产品。

    兼容性和支持


    Buchanan WireMate 系列连接器与多种PCB尺寸和接口高度兼容,适合SMT自动化生产流程。TE 提供全面的技术支持和保修服务,确保客户在产品生命周期内的顺畅使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入 | 确保导线剥皮长度符合规范,插入方向正确。 |
    | 连接松动 | 检查导线是否完全插入并调整锁紧装置。 |
    | 超过最大额定电流 | 更换适配更高电流要求的连接器。 |

    总结和推荐


    TE Connectivity 的 Buchanan WireMate 系列连接器以其卓越的性能、创新设计和广泛应用场景赢得了市场的高度认可。其灵活多样的配置使其成为现代电子设备和智能建筑项目的理想选择。我们强烈推荐此系列连接器,特别是对于需要高效安装和高可靠性应用的场景。无论是LED照明还是智能家居设备,Buchanan WireMate 连接器都能提供出色的解决方案。

2834006-2参数

参数
长*宽*高 12.7mm*8mm*13.39mm
通用封装 SMD,P=4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2834006-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2834006-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 固态照明连接器 TE CONNECTIVITY 2834006-2 2834006-2数据手册

2834006-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 1.6183
库存: 1288
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 1294.64
