5-2120871-1

产品分类: 模块化连接器 - 插孔
厂牌: TE CONNECTIVITY

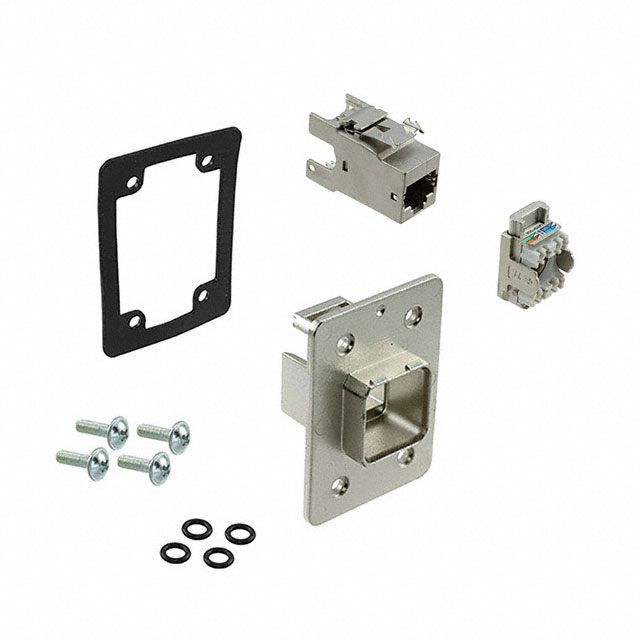

产品描述: Jack 直线 8p8c (RJ45, Ethernet) 1 面板安装 53.33mm*52mm*38mm
供应商型号: N-5-2120871-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 模块化连接器 - 插孔 5-2120871-1

5-2120871-1概述

    高质量电子元器件技术手册文章

    产品简介


    本文介绍了TE Connectivity公司的新型工业级RJ45/光纤连接器(型号14金属壳)。这款连接器专为高可靠性及恶劣环境下的应用设计,广泛应用于汽车制造、机械设备、焊接设备、机器人及电机控制等领域。其独特的金属外壳和灵活的安装方式使其成为复杂工业环境的理想选择。

    技术参数


    - 电气特性:支持RJ45 CAT5e和CAT6A,同时兼容光纤LC型单模或多模。
    - 机械特性:操作温度范围为-40°C至+70°C,防护等级达到IP65/IP67,至少可承受750次插拔循环。
    - 物理尺寸:插头尺寸为65mm x 23mm x 29mm,面板框尺寸为26mm x 38mm x 52mm。
    - 标准认证:符合IEC 61076-3-117标准,产品规格号为108-94207-1。

    产品特点和优势


    - 可靠性与成本效益:采用耐用材料及先进的终止技术,提供长寿命连接器,降低维护成本。
    - 防护能力:具有高防护等级及宽广的操作温度范围,适用于严苛和户外环境。
    - 快速连接:配备方便快捷的推拉式连接机制,实现可靠且密封的连接。
    - 标准化接口:提供多种配置选项,适用于不同类型的工业定制化连接需求。
    - 材料质量:采用UL94 V0阻燃塑料和锌合金压铸材料,确保连接器的安全与耐用性。

    应用案例和使用建议


    该连接器已在多个工业自动化领域得到广泛应用,如工厂自动化、机器设备、焊接系统、机器人及汽车制造等。例如,在工业制造单元中,该连接器被用于汽车生产线上的信号传输,保证了稳定的数据通信。对于户外应用场景,如风能和太阳能园区,此连接器的IP防护等级确保了其在各种天气条件下的可靠运行。建议在安装时遵循标准的操作程序,确保正确的电缆直径和适配器选择,以获得最佳性能。

    兼容性和支持


    该产品提供了多种型号,包括金属壳和塑料壳版本,支持RJ45 CAT5e/CAT6A和光纤LC型单模或多模。TE Connectivity提供了详细的产品说明和指导文档,帮助用户进行安装和维护。此外,公司还提供了专用工具包,包括网络线缆剥线器、扭矩扳手和开槽扳手等,进一步提升了安装便捷性。

    常见问题与解决方案


    - 问题:如何判断合适的电缆直径?
    - 解决方案:参考产品的适用电缆直径范围,确保选择的电缆直径介于4.8mm到8.0mm之间(对于RJ CAT6A型号,直径可达8.2mm)。
    - 问题:安装过程中发现插头无法完全插入?
    - 解决方案:检查插头和插座是否对准,确保电缆未被过度弯曲或扭曲。必要时,使用专用工具进行校正。


    总结和推荐


    综上所述,TE Connectivity的这款工业级RJ45/光纤连接器凭借其高可靠性、良好的防护能力和易安装的特点,在工业自动化领域具有显著的应用价值。无论是追求长寿命连接还是需要满足严苛环境要求,该连接器都是一个值得信赖的选择。强烈推荐使用这款连接器以提升系统的稳定性和效率。

5-2120871-1参数

参数
类型 Jack
防护等级 -
朝向 直线
端口数 1
针脚数 8p8c (RJ45, Ethernet)
长*宽*高 53.33mm*52mm*38mm
安装方式 面板安装
零件状态 停产
包装方式 散装,托盘

5-2120871-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2120871-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 插孔 TE CONNECTIVITY 5-2120871-1 5-2120871-1数据手册

5-2120871-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
