184066-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: Ring Tongue Terminal 6AWG Copper 31.65mm Tin Box
供应商型号: N-184066-1
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 端子 - 环形端子 184066-1

184066-1概述

    184066-1 Closed Ring Tongue Terminal 技术手册

    1. 产品简介

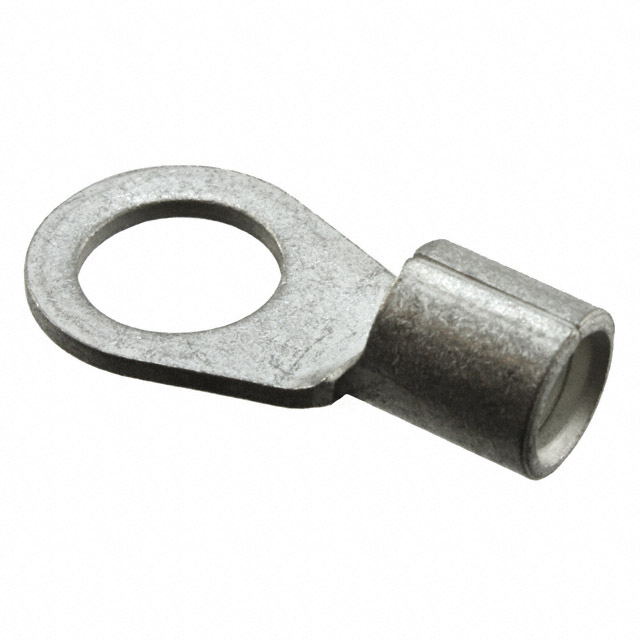

    本产品是一款封闭环舌型端子,适用于铜线基材,额定电线截面积范围为20800–33100 CMA(约6 AWG),适合M10规格螺栓连接。这款端子主要应用于工业、电力系统和各种高压电器设备中,是实现可靠电气连接的重要组件。

    2. 技术参数


    - 型号:184066-1
    - 电线规格:6 AWG(约20800–33100 CMA)
    - 螺栓尺寸:M10,螺栓直径10 mm / 10.5 mm(约0.413英寸)
    - 接触面材料:镀锡铜
    - 终端配置:直型,封闭式环舌
    - 绝缘选项:无绝缘
    - 温度范围:-40°C 至 +170°C
    - 产品长度:29.67 mm(约1.168英寸)
    - 舌厚:0.79 mm(约0.031英寸)
    - 内径:5.89 mm(约0.231英寸)

    3. 产品特点和优势


    - 高性能连接:采用封闭式设计和镀锡铜材料,确保稳定的电气连接。
    - 耐高温:可承受高达170°C的工作温度,适用于高温环境。
    - 安装简便:直型设计方便安装,快速锁定,提高工作效率。
    - 可靠性高:在极端环境下仍能保持稳定性能,适用于工业和电力系统等复杂环境。

    4. 应用案例和使用建议


    - 应用场景:广泛用于工业设备、电力传输系统、船舶及轨道交通设备等。
    - 使用建议:在安装过程中需确保电线截面积符合要求,并正确固定螺栓,以保证电气连接的可靠性。

    5. 兼容性和支持


    - 兼容性:适用于铜基材料和镀锡铜电线。
    - 支持服务:如有任何技术支持需求,请拨打+1 800 522 6752。更多信息请访问产品页面(https://www.te.com)。

    6. 常见问题与解决方案


    - 问题1:终端连接不稳定。
    - 解决方案:检查电线截面积是否符合标准,重新安装终端,并确保螺栓已牢固拧紧。
    - 问题2:终端过热。
    - 解决方案:确认电线和端子材料的匹配性,检查是否有过载现象,并进行适当的电流限制。

    7. 总结和推荐


    综上所述,184066-1 封闭环舌型端子凭借其出色的性能和高可靠性,在各类高压电器设备中表现出色。其易于安装和耐用的特性使其成为工业和电力系统中的首选连接器。我们强烈推荐此产品,特别适用于需要在恶劣环境中保持稳定电气连接的应用场合。
    通过本文的技术参数、产品特点和使用建议,希望对您选择和使用该产品提供有效的帮助。如需进一步了解,请随时联系我们。

184066-1参数

参数
长*宽*高 29.67mm*15.88mm*1.45mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

184066-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

184066-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 184066-1 184066-1数据手册

184066-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
