首页  >  产品百科  >  3-1437646-3

3-1437646-3

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 隔离端子排, 2路, 1行, 6.35mm节距, 10A, 300 V, 13.97 x 12.7 x 13.97mm, 30 → 16 AWG
供应商型号: Q-3-1437646-3
供应商: 期货订购
标准整包数: 1000

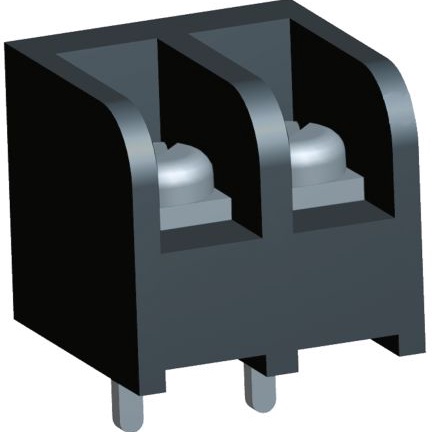

TE CONNECTIVITY 接线座- 隔板块 3-1437646-3

3-1437646-3概述

    TE Connectivity Barrier Strip Terminal Blocks

    1. 产品简介


    TE Connectivity 提供三种主要类别的屏障条型接线端子:双屏障、三屏障和双排。每种类别的屏障条均提供多种标准中心线间距,适用于高密度到大电流的各种应用。双屏障和三屏障在硬件方面非常相似,它们都可应用于PCB板或面板安装。

    2. 技术参数


    | 类别 | 中心线间距 (英寸) | 电路数 | 最大电流 (A) | 最大电压 (V) | 线径范围 (AWG) |
    |
    | 双屏障 | 0.250 - 0.4375 | 2-30 | 10 - 20 | 150/300 | 16-30 |
    | 三屏障 | 0.250 - 0.4375 | 2-32 | 10 - 30 | 150-300 | 10-22 |
    | 双排屏障 | 0.374 - 0.563 | 2-18/26 | 20 - 30 | 300/600 | 10-22 |

    3. 产品特点和优势


    - 多种中心线间距:从0.250英寸到0.4375英寸,适应不同应用需求。
    - 广泛的配件支持:提供跳线、快速连接片和部分盖板。
    - 多接触点设计:双屏障和三屏障具有多个触点,适用于PCB针、绝缘PCB针、线绕、绝缘线绕等多种连接方式。
    - 高质量镀层:采用酸性锡镀层,保证更长的储存寿命和优异的焊接性。
    - 定制化选项:提供大量硬件和接触选项,适合各种PCB和面板安装应用。

    4. 应用案例和使用建议


    - 机器控制:如工业自动化设备中的传感器和执行器。
    - 电源供应:例如电源转换器和电池管理模块。
    - 测试和测量:如仪器仪表中的信号处理。
    - 安全/报警装置:如家庭安全系统。
    - 暖通空调控制:用于室内温度调节。
    使用建议:
    - 根据应用要求选择合适的中心线间距和电路数量。
    - 优先考虑带有定制配件的产品,以简化安装过程。
    - 考虑安装环境,确保符合相关的安全标准和规范。

    5. 兼容性和支持


    TE Connectivity 提供广泛的兼容性和技术支持服务,包括美国、加拿大、墨西哥和中国在内的多个国家和地区设有技术支持中心。此外,所有产品型号均符合RoHS标准。

    6. 常见问题与解决方案


    - 问题:如何正确安装双屏障和三屏障?
    - 解决方案:按照制造商提供的安装指南进行操作,确保所有螺丝紧固到位,且电线固定可靠。
    - 问题:如何选择合适的线径范围?
    - 解决方案:根据应用需求和电线类型选择合适的线径范围,确保电气连接的安全性和可靠性。

    7. 总结和推荐


    TE Connectivity 的屏障条型接线端子具有广泛的应用场景和丰富的配件选择,适用于各类工业和商业应用。它们的高质量镀层和多接触点设计提供了卓越的性能和可靠性。鉴于其多功能性和可靠性,强烈推荐使用这些产品。对于需要更高电流或特殊安装需求的应用,可以考虑使用双排屏障系列产品。

3-1437646-3参数

参数
长*宽*高 6.35mm*12.7mm*13.97mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

3-1437646-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-1437646-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY 3-1437646-3 3-1437646-3数据手册

3-1437646-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
