280514

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: 泰科电子 连接器外壳, 12路, 2.54mm节距, 1行
供应商型号: 18E8-280514
供应商: 国内现货
标准整包数: 1

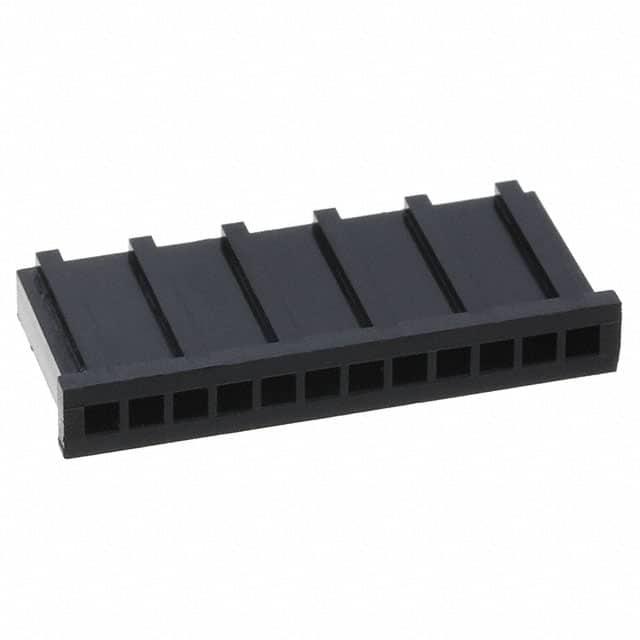

TE CONNECTIVITY 矩形连接器 - 外壳 280514

280514概述

    电子元器件产品技术手册概览

    产品简介


    本文档涵盖了TE Connectivity的AMP MODU II系列单排插接式插座(Crimp On-Snap In)。这类电子元器件广泛应用于各种工业控制系统、通信设备和消费电子产品中,主要功能是实现信号传输与连接。它们具备可靠的电气性能和机械稳定性,确保了系统的高效运行。

    技术参数


    以下为产品的技术规格和性能参数:
    | 参数 | 描述 |

    | 尺寸 | 针数(Pos.)范围:2至28个针 |
    | 插拔力 | 拔出力(Pull-out force):不小于10 N |
    | 额定电流 | 5A |
    | 工作电压 | 最大250V AC / 125V DC |
    | 绝缘电阻 | 大于100 MΩ |
    | 耐压 | 最大AC 1500V 1分钟 |
    | 材料 | LCP、黑色、UL94V-0等级 |
    | 颜色 | 黑色 |
    工作温度范围为-40°C至+85°C,可在恶劣环境中稳定工作。

    产品特点和优势


    AMP MODU II系列插座具备以下优势:
    - 高可靠性:采用LCP材料和UL94V-0等级,具备出色的阻燃性能和电气绝缘性。
    - 易于安装:支持Crimp On-Snap In工艺,安装简单快速。
    - 多种尺寸选择:提供从2针到28针的不同型号,满足多样化需求。
    - 紧凑设计:结构紧凑,节省空间,适合现代小型化电子产品。
    - 卓越性能:额定电流可达5A,最大工作电压250V AC / 125V DC,适用于各种应用场景。

    应用案例和使用建议


    该产品常见应用场景包括但不限于自动化设备、工业控制面板、计算机网络设备和电信基础设施等。在具体应用时,建议如下:
    - 在高振动环境中,确保插座与连接器之间接触良好,避免因振动导致接触不良。
    - 使用过程中注意保持插座周围清洁,防止灰尘或杂物影响接触效果。
    - 对于高电流和高频信号的应用场景,考虑加装适当的屏蔽措施以提高抗干扰能力。

    兼容性和支持


    本产品兼容市面上主流的电子元器件标准和接口规范。TE Connectivity提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。如需更多帮助,可联系当地授权分销商或访问TE Connectivity官方网站。

    常见问题与解决方案


    - 问题:插拔力不足导致接触不良。
    解决方案:检查插座是否安装正确,确保所有针脚完全插入并稳固固定。
    - 问题:长时间使用后出现信号衰减。
    解决方案:检查接触面是否有污垢或氧化现象,必要时使用专用清洁剂进行清洁处理。
    - 问题:无法顺利拔出连接器。
    解决方案:轻轻施加均匀力量拔出连接器,避免使用蛮力造成损坏。

    总结和推荐


    综上所述,TE Connectivity的AMP MODU II系列插座凭借其可靠的设计、稳定的电气性能和广泛的适用范围,在众多应用场景中表现出色。对于追求高品质连接解决方案的工程师和设计师来说,这款产品无疑是理想的选择。强烈推荐在各类需要高可靠性和耐用性的项目中选用该产品。

280514参数

参数
类型 Detent Lock,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 12pin
长*宽*高 32.5mm(长度)*4.8mm(宽度)
安装方式 面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

280514厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

280514数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 280514 280514数据手册

280514封装设计

查看详情并下载
Symbol
Footprint
3D Model
