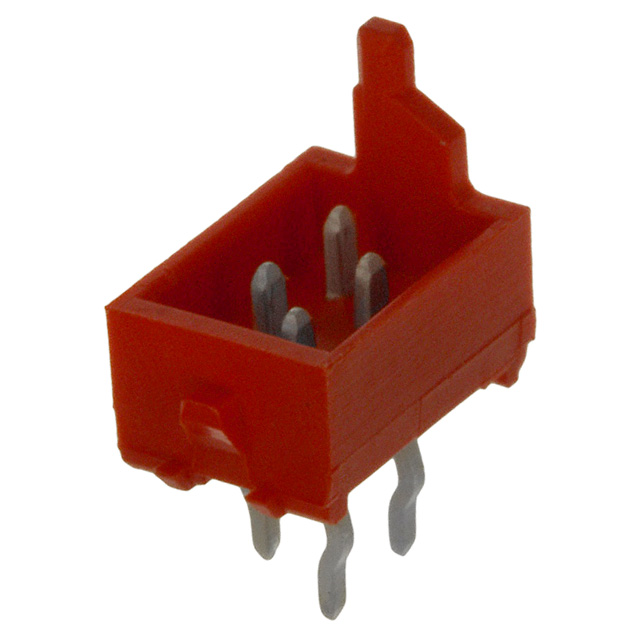

7-215464-4

厂牌: TE CONNECTIVITY
产品描述: Micro-MaTch Male-on-Board 连接器设计用于焊接到标称厚度为 1.6mm 的印刷电路板 (PCB)。采用 Micro-MaTch 接触弹簧系统,具有与配合面平行的凹进焊接架,可加强固定。极化外壳。
供应商型号: N-7-215464-4
供应商: 云汉优选
标准整包数: 250
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 7-215464-4

7-215464-4概述


    产品简介


    Micro-MaTch 7-215464-4是一款专门用于板对板连接的4位置插头,其中心线间距为1.27毫米(0.05英寸),垂直安装,通过孔焊接。这款电子元器件属于Micro-MaTch工业系列,主要用于工业级的应用场合。该产品广泛应用于各种需要高可靠性和紧凑设计的电子产品中,如工业自动化设备、医疗设备以及通信系统等。

    技术参数


    - 中心线间距(Pitch):1.27毫米(0.05英寸)
    - 位置数:4
    - 安装方式:垂直安装
    - 安装类型:通孔焊接
    - 插座类型:插头
    - 电气特性:
    - 绝缘电阻:≥1000 MΩ
    - 额定工作电压:100 VAC
    - 接触特性:
    - 接触宽度:0.7毫米(0.028英寸)
    - 接触厚度:0.4毫米(0.016英寸)
    - 接触电流承载能力:最大1安培
    - 机械特性:
    - 焊尾厚度:0.5毫米(0.02英寸)
    - 焊尾宽度:0.4毫米(0.015英寸)
    - 焊尾长度:3.1毫米(0.122英寸)
    - 母端子材料:铜合金
    - 环境适应性:
    - 工作温度范围:-40至105℃(-40至221°F)

    产品特点和优势


    Micro-MaTch 7-215464-4具备以下几个显著的特点和优势:
    1. 高可靠性:其优秀的电气特性和高绝缘电阻保证了连接的稳定性和长期可靠性。
    2. 紧凑设计:中心线间距仅为1.27毫米,适合于空间受限的设计。
    3. 耐温性:能够在极端环境下工作,满足广泛的工业应用需求。
    4. 易于安装:通过孔焊接的方式使得安装过程简便快捷,减少了组装时间。
    5. 广泛兼容性:可以与其他标准的电子元件轻松兼容,适用于多种不同的电路板设计。

    应用案例和使用建议


    应用案例:
    该产品常用于工业自动化设备中,特别是在信号传输要求高的环境中,如PLC控制系统、工业机器人等。此外,它也适用于医疗设备、通信设备等领域的板对板连接。
    使用建议:
    1. 正确的温度控制:在焊接过程中确保温度不超过265℃,以避免损坏连接器。
    2. 正确的安装方向:确保连接器垂直安装,以防止在运行过程中松动。
    3. 避免过载:虽然连接器的最大电流承载能力为1安培,但为了提高可靠性,建议不要超过这个值。

    兼容性和支持


    Micro-MaTch 7-215464-4具有良好的兼容性,可与其他标准电子元件配合使用。制造商提供了详尽的技术支持文档和在线服务,用户可以通过电话(+1 800 522 6752)获得专业帮助。

    常见问题与解决方案


    问题1:连接器接触不良。
    解决方案:检查连接器的焊接质量,确保焊点牢固,没有虚焊现象。
    问题2:连接器插拔时容易损坏。
    解决方案:确认插头和插座之间的正确对齐,避免使用过大的力插入或拔出连接器。
    问题3:连接器的工作温度超出了限定范围。
    解决方案:选择符合要求的连接器型号,并确保在合适的温度范围内使用。

    总结和推荐


    Micro-MaTch 7-215464-4是一款高性能、高可靠性的板对板连接器,适用于各种严苛的工业应用环境。其紧凑的设计、高绝缘电阻和优良的电气性能使其成为众多工程师的选择。鉴于其广泛的应用前景和优秀的特性,强烈推荐此产品在各类需要高可靠性和紧凑设计的电子设备中使用。如果您有任何疑问或需要技术支持,请联系制造商获取帮助。

7-215464-4参数

参数
排数 2
针脚数 4pin
额定电流 1.5A
触头镀层厚度 - 配接 3μm
颜色 红色
类型 Header,Latch Lock
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

7-215464-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

7-215464-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 7-215464-4 7-215464-4数据手册

7-215464-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
