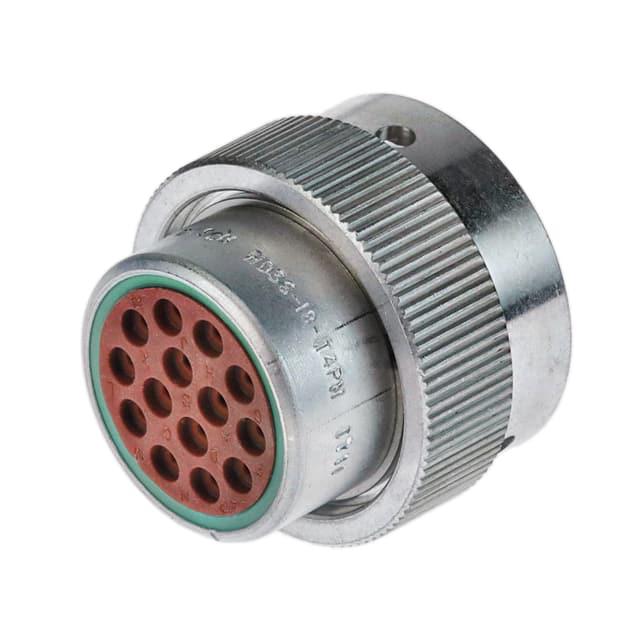

HD36-18-14PN

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: JY-HD36-18-14PN
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-18-14PN

HD36-18-14PN概述

    HD30系列连接器系统技术手册

    产品简介


    HD30系列连接器系统是TE Connectivity(简称TE)推出的一款高性能电连接器。该系列连接器主要用于道路车辆的低压电缆连接,具有高可靠性和广泛的应用范围。主要应用于汽车、重型卡车和其他工业运输工具中,以满足严苛的工作环境要求。

    技术参数


    以下是HD30系列连接器系统的详细技术规格:
    - 电压: 250V AC/DC(某些配置为200V)
    - 电流: 见下图1
    - 温度: -55°C到+125°C
    - 防护等级: IP67
    - 材料阻燃性: 不适用
    图1显示了不同导线尺寸和接触大小的电流负载能力。
    | 导线尺寸 | 接触大小 | 电流 (A) |
    |
    | 4 [25.0-21.0] | 100 |
    | 6 [16.0-13.0] | 80 |
    | 8 [10.0-8.0] | 60 |
    | 10 [6.0-5.0] | 40 |
    | 12 [4.0-2.5] | 25 |
    | 14 [2.0] | 18 |
    | 16 [1.5-1.0] | 13 |
    | 18 [0.8-0.75] | 10 |
    | 20 [0.5] | 7.5 |

    产品特点和优势


    HD30系列连接器系统具备以下独特优势:
    - 高可靠性: 经过严格的测试,确保在极端环境下的稳定性能。
    - 广泛的电流负载能力: 支持多种导线尺寸和接触大小,适用于不同的应用场景。
    - 卓越的防护等级: IP67标准,能够在潮湿和灰尘环境中保持良好密封。
    - 高电气性能: 低电阻和耐电压冲击,保证信号传输的稳定性和可靠性。

    应用案例和使用建议


    该连接器系统在多种场合都有广泛应用,例如汽车动力传输系统、重型卡车电气系统以及工业自动化控制等领域。在使用时,需要注意以下几点:
    - 确保接线符合SAE J1128标准。
    - 安装过程中避免机械损伤。
    - 在不同温度环境下使用时,需考虑其热膨胀系数。

    兼容性和支持


    HD30系列连接器系统与TE旗下其他产品高度兼容,厂商提供了全面的技术支持,包括详细的安装指南、故障排查手册以及售后服务。

    常见问题与解决方案


    - 问题: 插拔力过大。
    - 解决方案: 检查插针和插座是否正确对齐,必要时重新压接。
    - 问题: 接触不良。
    - 解决方案: 使用专用工具进行压接,并检查是否有氧化现象。
    - 问题: 温度过高导致损坏。
    - 解决方案: 选择适合工作温度范围的连接器,并确保良好的散热条件。

    总结和推荐


    综上所述,HD30系列连接器系统凭借其出色的电气性能、可靠的机械结构和优异的环境适应性,在各类工业运输应用中表现优异。我们强烈推荐该系列产品用于需要高可靠性的低压连接场合。如果您正在寻找一种高性能、稳定可靠的电连接解决方案,HD30系列连接器将是您的理想选择。

HD36-18-14PN参数

参数
排数 -
间距 -
针脚数 14
长*宽*高 42.98mm*42.98mm*38.61mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HD36-18-14PN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-18-14PN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-18-14PN HD36-18-14PN数据手册

HD36-18-14PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
