5-2337995-1

厂牌: TE CONNECTIVITY
产品描述: Conn RJ-45/RJ-45 F/F 8/8 POS 1.27mm Solder RA Thru-Hole 28 Terminal 2 Port Cat 5e Tray
供应商型号: N-5-2337995-1
供应商: 云汉优选
标准整包数: 1

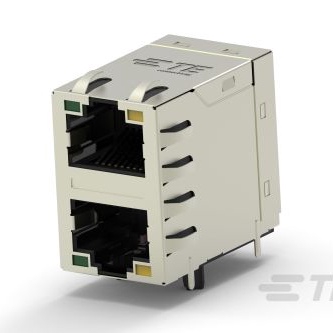

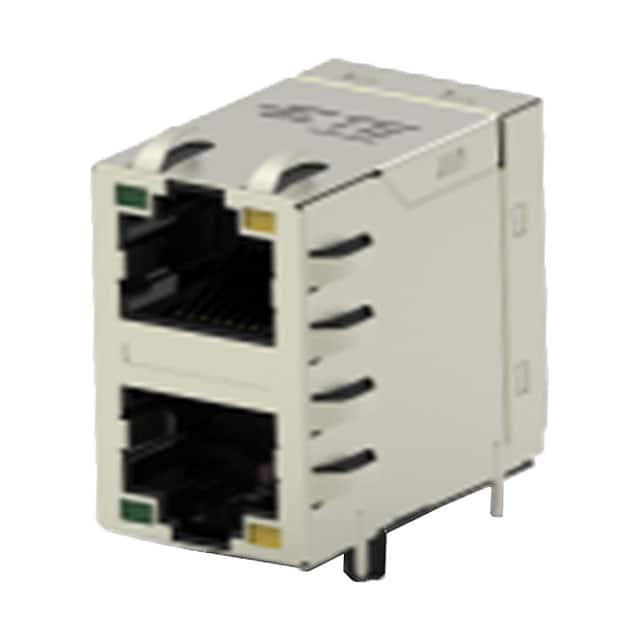

TE CONNECTIVITY 模块化连接器 - 磁性插孔 5-2337995-1

5-2337995-1概述

    电子元器件产品技术手册:工业以太网插孔

    产品简介


    本文介绍的是TE Connectivity(TE)公司的工业以太网插孔系列产品,这些插孔集成了磁性元件和Power over Ethernet(PoE)技术。该系列产品适用于各种工业以太网应用,如工业通信、工业机械和自动化测试设备。它们通过集成的磁性元件和PoE技术,提供了一种高度集成的PCB解决方案,可以在严苛的工业环境中可靠运行。

    技术参数


    - 电气特性:
    - 支持10/100 Mbps以太网速度和1 Gbps速度
    - 工作电压范围:支持电压或电流模式应用
    - 绝缘耐压:直流2250V
    - 3线扼流圈,增强电磁干扰(EMI)性能
    - 机械特性:
    - 工作温度范围:-40°C到+85°C
    - 插拔寿命:最少750次循环
    - 不同配置可选
    - 材料特性:
    - 镀层厚度:0.76µm金镀层(30µ英寸),覆盖1.27µm镍镀层(50µ英寸)
    - 高等级液晶聚合物(LCP)
    - UL94-V0阻燃材料
    - 焊接能力:260°C回流焊
    - 潮湿敏感度等级(MSL):1级
    - 标准与规范:
    - 产品规格:108-94694
    - 应用规格:114-94556

    产品特点和优势


    - 高可靠性制造:支持高达260°C的回流焊接工艺,简化生产过程,无需额外步骤。
    - 抗腐蚀性强:通过厚镀层减少电气问题和腐蚀。
    - 广泛的温度适应性:适用于-40°C至+85°C的工作温度范围。
    - 紧凑设计:通过集成磁性元件,实现紧凑的PCB布局。
    - 远程供电支持:符合IEEE 802.3at PoE+标准,支持每端口最高25.5W功率传输。
    - 增强的EMI性能:采用3线扼流圈,提高电磁干扰抑制能力。

    应用案例和使用建议


    - 工业通信与以太网:适用于工厂自动化系统中的网络连接。
    - 工业机械:适用于重型机械设备的远程控制和监测。
    - 工业生产设备:用于监控和控制系统中的以太网接口。
    - 自动化测试设备:在测试设备中作为以太网连接点。
    使用建议:
    - 在选择产品时,根据具体的应用需求选择合适的端口数和配置。
    - 在高温或高湿度环境下使用时,注意保持良好的通风散热。
    - 定期检查和清洁插孔,以确保长期可靠的电气连接。

    兼容性和支持


    该产品可以与其他标准的工业以太网设备和组件无缝集成。TE公司提供了全面的技术支持和售后服务,包括产品规格咨询、技术支持和故障排除服务。您可以通过TE销售代表或客户关怀专家获取更多信息和支持。

    常见问题与解决方案


    - Q:插孔是否会受极端温度影响?
    - A:该产品具有广泛的温度适应性,可以在-40°C至+85°C的环境中稳定工作。

    - Q:如何确保插孔的电气稳定性?
    - A:产品采用了厚镀层和高可靠性设计,能够有效防止电气问题和腐蚀。

    总结和推荐


    总体来看,TE公司的工业以太网插孔产品系列以其高度集成的设计、优异的电气性能和广泛的温度适应性,为工业应用提供了一个非常可靠的选择。特别是在高可靠性要求的工业环境中,这款产品能够满足不同应用的需求。因此,我们强烈推荐该系列产品,特别适合需要稳定且高性能以太网连接的工业应用场合。

5-2337995-1参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5-2337995-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2337995-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 模块化连接器 - 磁性插孔 TE CONNECTIVITY 5-2337995-1 5-2337995-1数据手册

5-2337995-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 15.9106 ¥ 135.2401
17+ $ 15.1925 ¥ 129.1363
34+ $ 14.7798 ¥ 125.6283
67+ $ 14.5146 ¥ 123.3741
库存: 1473
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 946.68
