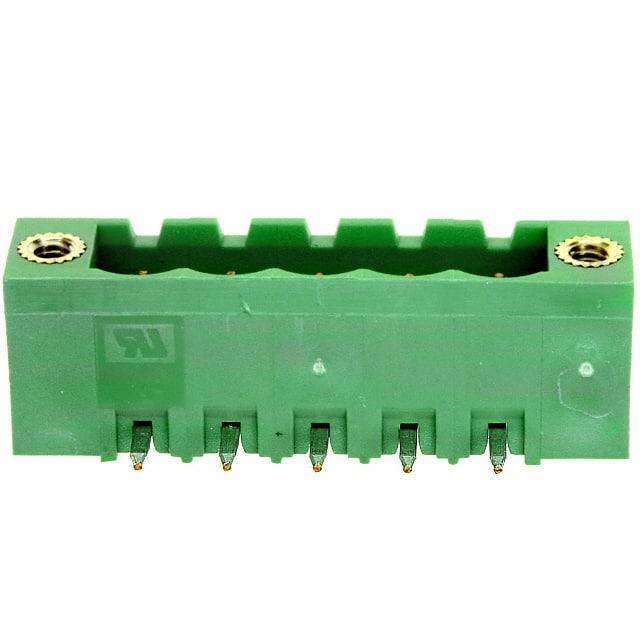

796866-5

厂牌: TE CONNECTIVITY
产品描述: Conn Shrouded Header (4 Sides) M 5 POS 5.08mm Solder RA Side Entry Thru-Hole Carton
供应商型号: JY-796866-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 796866-5

796866-5概述

    电子元器件产品技术手册概述
    本技术手册涵盖了特定型号的终端块头装配(Terminal Block Header Assembly),其详细描述和相关技术参数。本文将围绕产品的基本信息、技术参数、特点与优势、应用案例及使用建议、兼容性、支持以及常见问题与解决方案展开,最后对产品的总体表现进行总结和推荐。

    1. 产品简介


    本终端块头装配设计用于连接电线,并支持90度角安装,具有一定的耐温范围,适用于广泛的电气和电子设备中。这种类型的终端块通常用于需要稳定和可靠连接的应用场合,例如工业控制系统、自动化设备和汽车电子系统等。

    2. 技术参数


    以下是产品的主要技术参数和规格:
    | 参数名称 | 规格 |

    | 材料与表面处理 | - 机壳:PA 6-6,UL 94-V0,颜色参见表格。
    - 端子:铜合金,电镀参见表格。
    - 套筒:黄铜,镍电镀。 |
    | 机械性能 | - 最大插入力:3.0 N
    - 最小拔出力:1.5 N
    - PCB孔直径:≥1.4 mm
    - PCB最大厚度:2.4 mm |
    | 电气特性 | - 导线范围:12-30 AWG
    - 最大电压:300 V
    - 最大电流:15 A
    - 接触电阻:<15 mΩ
    - 绝缘电阻:>1000 MΩ (500V DC) |
    | 工作温度范围 | -40°C 至 +110°C |
    | 认证情况 | 认证于美国保险商实验室组件计划下,档案编号E60677 |

    3. 产品特点和优势


    本终端块头装配具有以下几个显著的特点和优势:
    - 可靠性高:通过精确的制造工艺确保每一个接点的稳固性和耐用性,减少了维护成本和故障风险。
    - 适应性强:可承受-40°C至+110°C的极端温度变化,适合各种恶劣的工作环境。
    - 操作简便:90度安装设计使得布线更加方便,节省空间,提高安装效率。
    - 广泛兼容:适用于多种电气和电子设备,是工业控制系统的理想选择。

    4. 应用案例和使用建议


    这种终端块头装配非常适合用于工业自动化、汽车电子以及家用电器等领域。具体应用如机器人的关节控制器、智能家居系统等。使用时应注意保持接触面清洁干燥,避免湿气或尘埃影响连接质量。此外,应定期检查安装和连接状态,确保长期可靠的运行。

    5. 兼容性和支持


    该产品可与其他符合相应标准的PCB和电气部件兼容。制造商提供了详尽的技术文档和支持服务,包括但不限于使用指南、常见问题解答和技术咨询等,确保用户能够充分利用产品优势。

    6. 常见问题与解决方案


    - 问题: 产品插拔不顺畅。
    - 解决方法: 检查端子是否清洁、无杂质,确认接触面平整无损。必要时更换新件。
    - 问题: 接触电阻超出标准。
    - 解决方法: 确认导线规格符合要求,检查安装过程是否有不当操作导致接触不良。
    - 问题: 长时间使用后出现松动现象。
    - 解决方法: 定期检查并紧固固定螺丝,确保结构稳固。

    7. 总结和推荐


    综上所述,这款终端块头装配凭借其卓越的设计理念、优秀的电气性能和稳定的机械强度,在众多应用场景中表现出色。无论是从成本效益还是实际应用效果来看,它都是一个值得信赖的选择。对于需要高度可靠性且追求高效能连接解决方案的工程师来说,这无疑是一个理想的产品。
    推荐: 强烈推荐此款终端块头装配用于各类严苛环境下的电气连接需求。

796866-5参数

参数
长*宽*高 35.48mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装
