925712-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

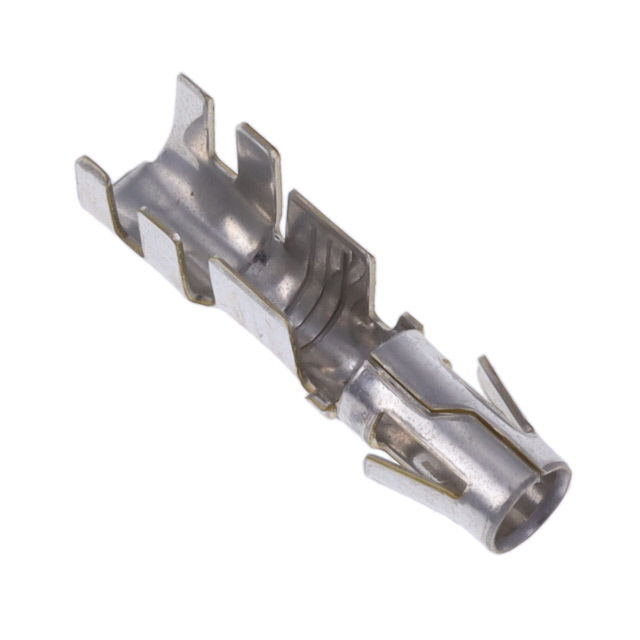

产品描述: TE Connectivity 镀锡压接端子 母端子, 0.140 MATE-N-LOK系列, 最大5.3mm², 最小2.1mm²
供应商型号: 925712-1
供应商: 云汉优选
标准整包数: 2500
TE CONNECTIVITY 矩形连接器 - 触头 925712-1

925712-1概述

    电子元器件产品技术手册:925712-1 插座接触器

    产品简介


    925712-1 插座接触器是一种专为电源连接设计的高性能电子元器件。此型号插座接触器采用锡镀层,额定工作电压为250 VAC,支持14至10 AWG线规,以及2.1至5.3平方毫米的导线截面积。它通过压接方式与导线连接,基材为黄铜材料。此接触器特别适合用于各种电源系统、工业设备和其他高可靠性要求的应用场合。

    技术参数


    - 电气特性
    - 额定工作电压:250 VAC
    - 最大电流承载能力:17 A
    - 插针直径:3.56 mm [0.14 in]
    - 压接区域镀层厚度:0.4 - 3.5 μm [15.75 - 137.8 μin]
    - 压接区域镀层材料:预镀锡(Pre-Tin)
    - 接触部位镀层材料:锡(Tin)
    - 机械特性
    - 接触导向:直向(Straight)
    - 插入和提取方式:锁定枪锁式固定(Locking Lance Contact Retention)
    - 兼容绝缘直径范围:2.5 - 4.5 mm [0.098 - 0.177 in]
    - 环境适应性
    - 工作温度范围:-55°C 至 105°C [-67°F 至 221°F]

    产品特点和优势


    - 高性能:最大电流承载能力达到17 A,适用于高负载环境。
    - 耐用性:采用预镀锡工艺和锡镀层,提升抗腐蚀能力和电气稳定性。
    - 易于安装:直向接触导向和锁定枪锁式固定确保了稳定的安装效果,降低松动风险。
    - 宽泛的适用性:适用于多种电源系统和工业设备,广泛应用于汽车、通信、工业自动化等领域。

    应用案例和使用建议


    应用案例:925712-1 插座接触器常用于电动汽车充电站、通信基站电源系统和工业机器人供电单元中。其出色的电流承载能力和环境适应性使其成为这些应用的理想选择。
    使用建议:
    - 确保导线尺寸与接触器规格匹配,以避免安装问题。
    - 在安装过程中使用适当的工具,确保压接牢靠且无虚焊现象。
    - 定期检查接触器的状态,确保长期可靠运行。

    兼容性和支持


    925712-1 插座接触器可与同类的 MATE-N-LOK 系列其他部件配合使用。制造商提供详尽的技术支持和售后服务,包括电话支持和在线文档资源。
    支持信息:
    - 技术支持热线:+1 800 522 6752
    - 产品页面:访问 TE官网以获取更多产品信息和合规文档

    常见问题与解决方案


    问题1:安装过程中出现插针无法插入的问题。
    - 解决办法:检查插针和接触器是否匹配,重新校准导线长度和压接位置,确保没有损伤或变形。
    问题2:长时间使用后发现接触不良。
    - 解决办法:定期清洁接触器并检查是否有损坏或老化迹象。如有必要,更换新接触器。

    总结和推荐


    总结:
    925712-1 插座接触器凭借其出色的电气性能、稳定的工作环境适应性和广泛的兼容性,在多种高要求的应用场景中表现出色。其独特的设计和高品质的材料保证了长期的可靠性和耐用性。
    推荐:
    基于上述分析,我们强烈推荐925712-1 插座接触器用于需要高可靠性和耐用性的应用场合。无论是工业自动化还是电动汽车充电系统,这款接触器都能满足您对质量和性能的要求。

925712-1参数

参数
类型 带印记
线规 10-14 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 20mm(长度)*4.8mm(高度)
安装方式 压入式
零件状态 在售
包装方式 盒装,卷带包装

925712-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

925712-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 925712-1 925712-1数据手册

925712-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
